Крышка (3) — HITACHI ZX600

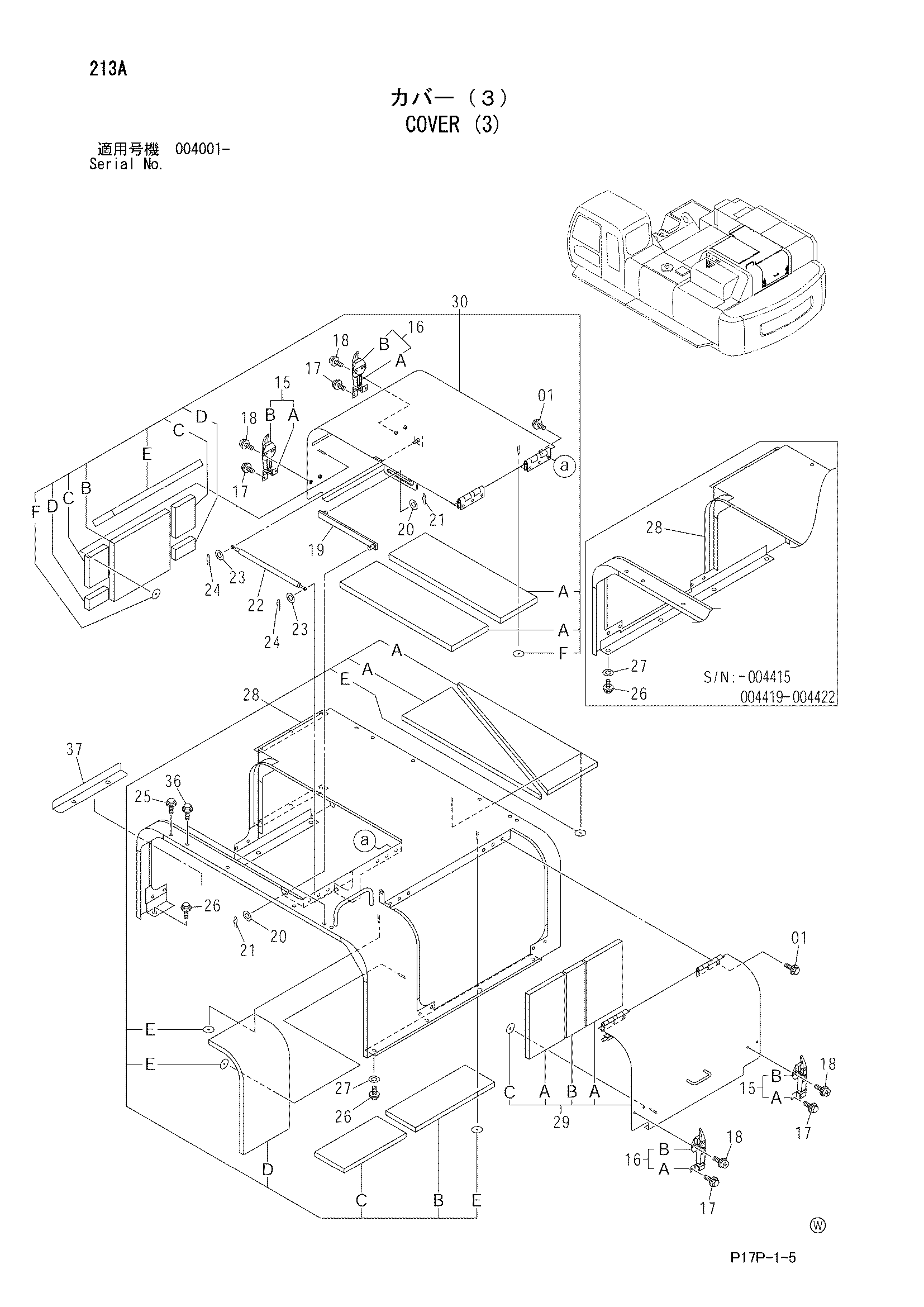

Заводская схема «Крышка (3)» для HITACHI ZX600. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	J011025	Болт с шайбой	12
01	J271025 замена: J901025	Болт с шайбой	12
15	4361438	Защёлка	2
15A	3074568	Защёлка	1
15B	3021131	Анкхор	1
16	4231750	Защёлка	2
16A	3044290	Защёлка	1
16B	3021131	Анкхор	1
17	J020825	Болт с шайбой	8
17	J260825 замена: J900825	Болт с шайбой	8
18	J460825	Винт с шайбой	8
19	9756164	Стойка	1
20	A590116	Плоская шайба	5
21	4022701	Стопорный палец	2
22	4344047	Гидроцилиндр	1
23	A590108	Плоская шайба	2
24	4022697	Стопорный палец	2
25	J021255	Болт с шайбой	8
25	J271255 замена: J901255	Болт с шайбой	8
26	J011240	Болт с шайбой	8
26	J281235	Болт с шайбой	8
26	J281235	Болт с шайбой	9
26A	J901235	Болт	1
26B	4249324	Шайба	1
27	4249324	Шайба	8
28	6020817 замена: 6021724	Крышка	1
28	6021724 замена: 6024682	Крышка	1
28	6024682	Крышка	1
28A	4469655	Стекловата	2
28B	4471861	Стекловата	1
28C	4471855	Стекловата	1
28D	4471843	Стекловата	1
28E	4156886	Шайба	22
29	8087281	Крышка	1
29A	4469657	Стекловата	2
29B	4469660	Стекловата	1
29C	4156886	Шайба	10
30	6020827	Крышка	1
30A	4469755	Резиновая прокладка	2
30B	4469756	Резиновая прокладка	1
30C	4469757	Резиновая прокладка	2
30D	4469758	Резиновая прокладка	2
30E	4469759	Резиновая прокладка	1
30F	4156886	Шайба	27
36	J011225	Болт с шайбой	4
36	J271225 замена: J901225	Болт с шайбой	4
37	4655180	Опора	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI ZX600 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
