Автоматический. смазка система (рукоять 3.5m) — HITACHI ZX600

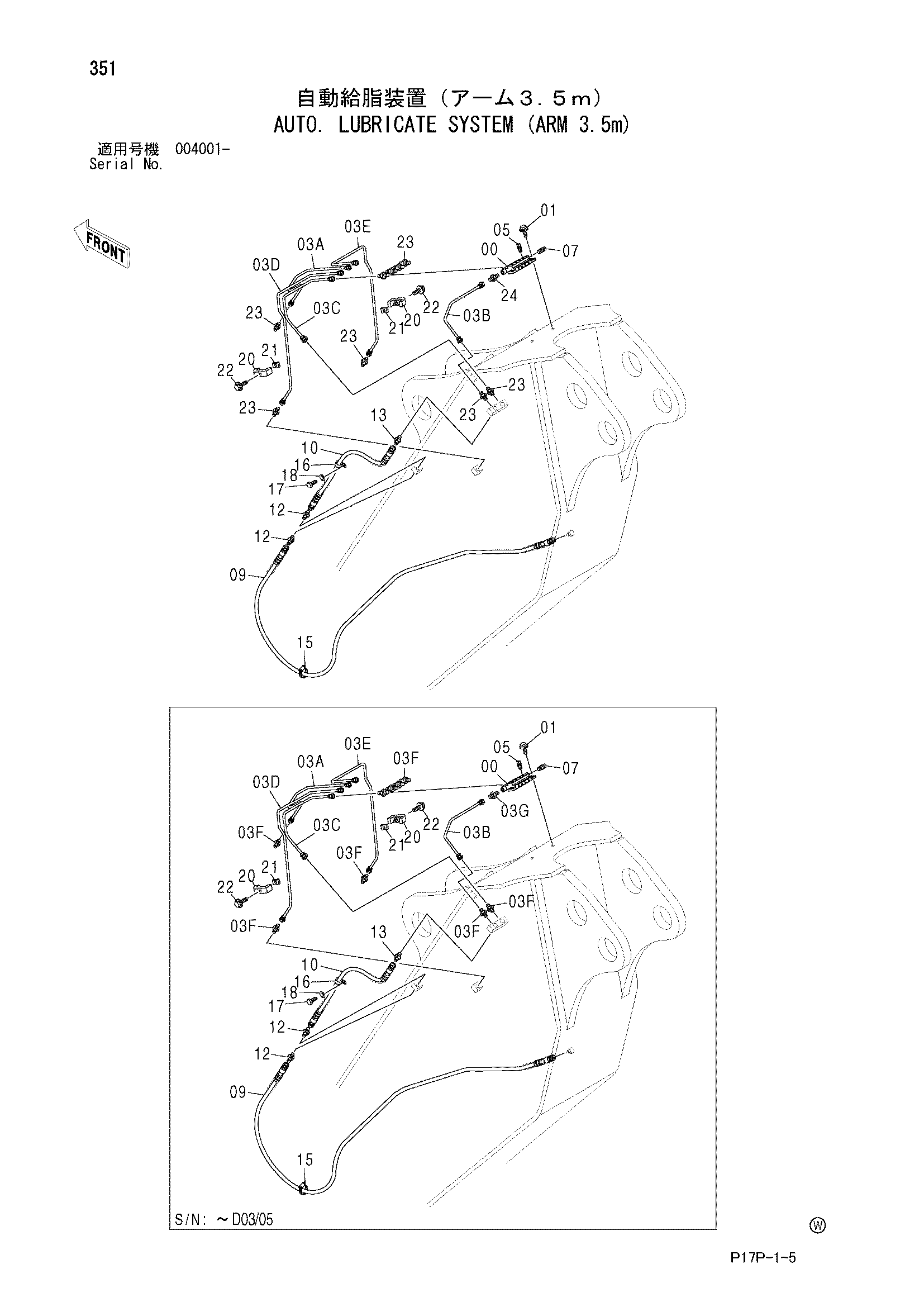

Заводская схема «Автоматический. смазка система (рукоять 3.5m)» для HITACHI ZX600. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4476347 | Клапан дивидер | 1 |
| 01 | J010830 | Болт с шайбой | 2 |
| 01 | J260830 замена: J900830 | Болт с шайбой | 2 |
| 03A-G | 9216583 | Трубка в сборе | 1 |
| 03A-E | 9236287 | Трубка в сборе | 1 |
| 03A | 3095777 | Трубка | 1 |
| 03A | 3101365 | Трубка | 1 |
| 03B | 3095778 | Трубка | 1 |
| 03B | 3101366 | Трубка | 1 |
| 03C | 3095779 | Трубка | 1 |
| 03C | 3101367 | Трубка | 1 |
| 03D | 3095780 | Трубка | 1 |
| 03D | 3101368 | Трубка | 1 |
| 03E | 3095781 | Трубка | 1 |
| 03E | 3101369 | Трубка | 1 |
| 03F | 4130168 | Штуцер трубки | 9 |
| 03G | 4130169 | Штуцер трубки | 1 |
| 05 | 94-2021 | Пробка | 4 |
| 06 | J75482 | Пресс-маслёнка | 1 |
| 07 | 94-2022 | Пробка | 1 |
| 09 | 4478134 | Шланг | 1 |
| 10 | 4241337 | Шланг | 1 |
| 12 | 4215650 | Адаптер | 2 |
| 13 | 4215648 | Адаптер | 1 |
| 15 | 4507512 | Хомут шланга | 10 |
| 16 | 4190274 | Зажим | 1 |
| 17 | J901016 | Болт | 1 |
| 18 | A590910 | Пружинная шайба | 1 |
| 20 | 9736422 | Хомут | 2 |
| 21 | 4269657 | Резиновая прокладка | 2 |
| 22 | J011030 | Болт с шайбой | 2 |
| 22 | J271030 замена: J901030 | Болт с шайбой | 2 |
| 23 | 4108355 | Адаптер | 9 |
| 24 | 4360981 | Штуцер трубки | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX600 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
