Дренажные трубопроводы — HITACHI ZX600

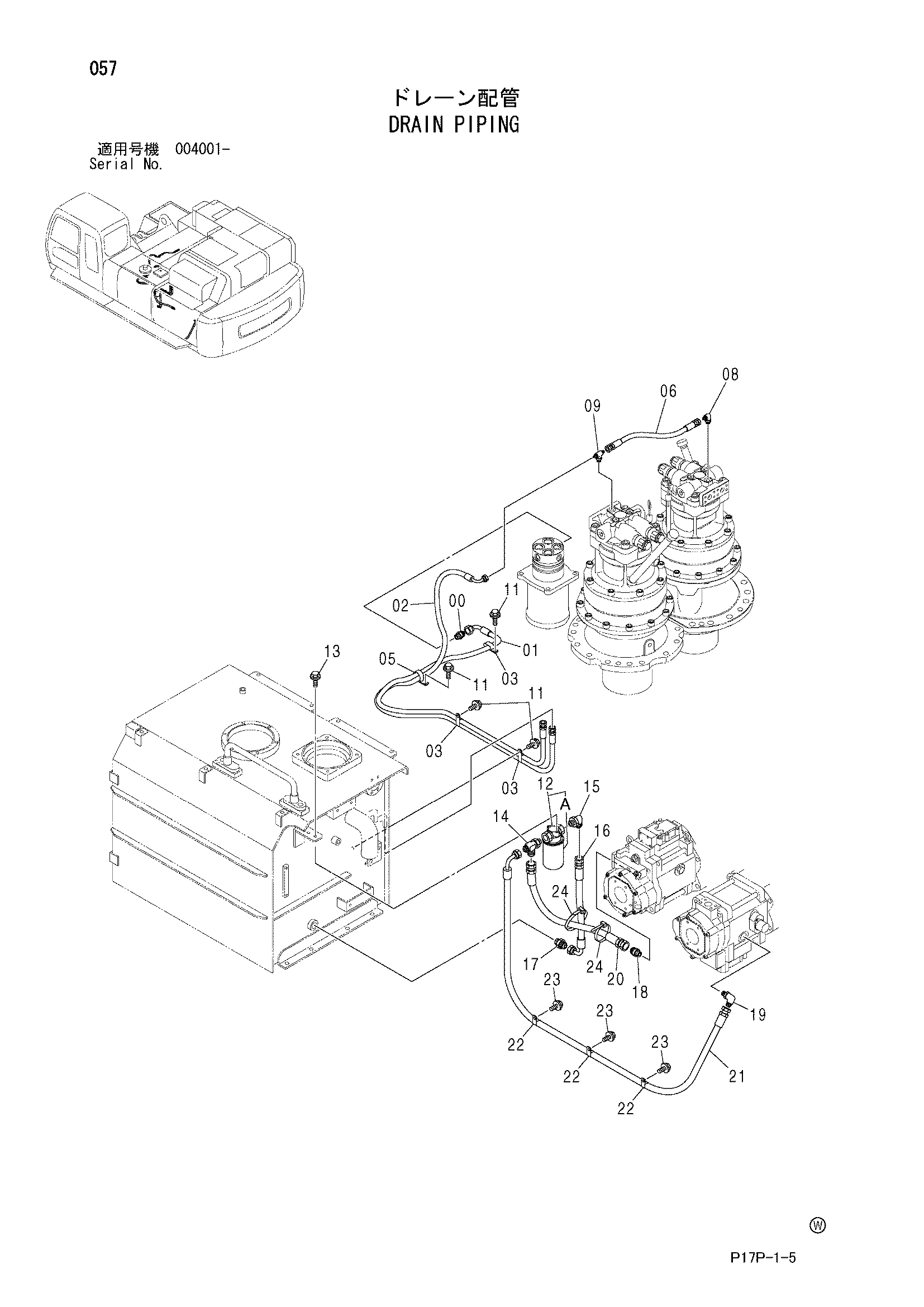

Заводская схема «Дренажные трубопроводы» для HITACHI ZX600. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | A852144 | Адаптер | 1 |
| 00A | 4506418 | Уплотнительное кольцо | 1 |
| 01 | 4313442 | Шланг | 1 |
| 02 | 4313443 | Шланг | 1 |
| 03 | 4190266 | Зажим | 3 |
| 05 | 4193848 | Зажим | 1 |
| 06 | 4453966 | Шланг | 1 |
| 08 | A852334 | Угловой штуцер | 1 |
| 08A | 4509180 | Уплотнительное кольцо | 1 |
| 09 | A852534 | Тройник | 1 |
| 09A | 4509180 | Уплотнительное кольцо | 1 |
| 11 | J011022 замена: J271020 | Болт с шайбой | 4 |
| 11 | J271020 замена: J901020 | Болт с шайбой | 4 |
| 12 | 4362444 | Масляный фильтр | 1 |
| 12A | 4363399 | Картридж | 1 |
| 13 | J011025 | Болт с шайбой | 2 |
| 13 | J271025 замена: J901025 | Болт с шайбой | 2 |
| 14 | 4317618 | Тройник | 1 |
| 14A | 4506429 | Уплотнительное кольцо | 1 |
| 15 | 4156436 | Угловой штуцер | 1 |
| 15A | 4506429 | Уплотнительное кольцо | 1 |
| 16 | 4375182 | Шланг | 1 |
| 17 | 4214444 | Адаптер | 1 |
| 17A | 4506429 | Уплотнительное кольцо | 1 |
| 18 | A852166 | Адаптер | 1 |
| 18A | 4506424 | Уплотнительное кольцо | 1 |
| 19 | A852366 | Угловой штуцер | 1 |
| 19A | 4506424 | Уплотнительное кольцо | 1 |
| 20 | 4362764 | Шланг (37) | 1 |
| 21 | 4328599 | Шланг | 1 |
| 22 | 4192035 | Зажим | 3 |
| 23 | J011020 | Болт с шайбой | 3 |
| 23 | J271020 замена: J901020 | Болт с шайбой | 3 |
| 24 | 4055312 | Ленточный зажим | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX600 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
