Дополнительный/насос (HL) — HITACHI ZX600

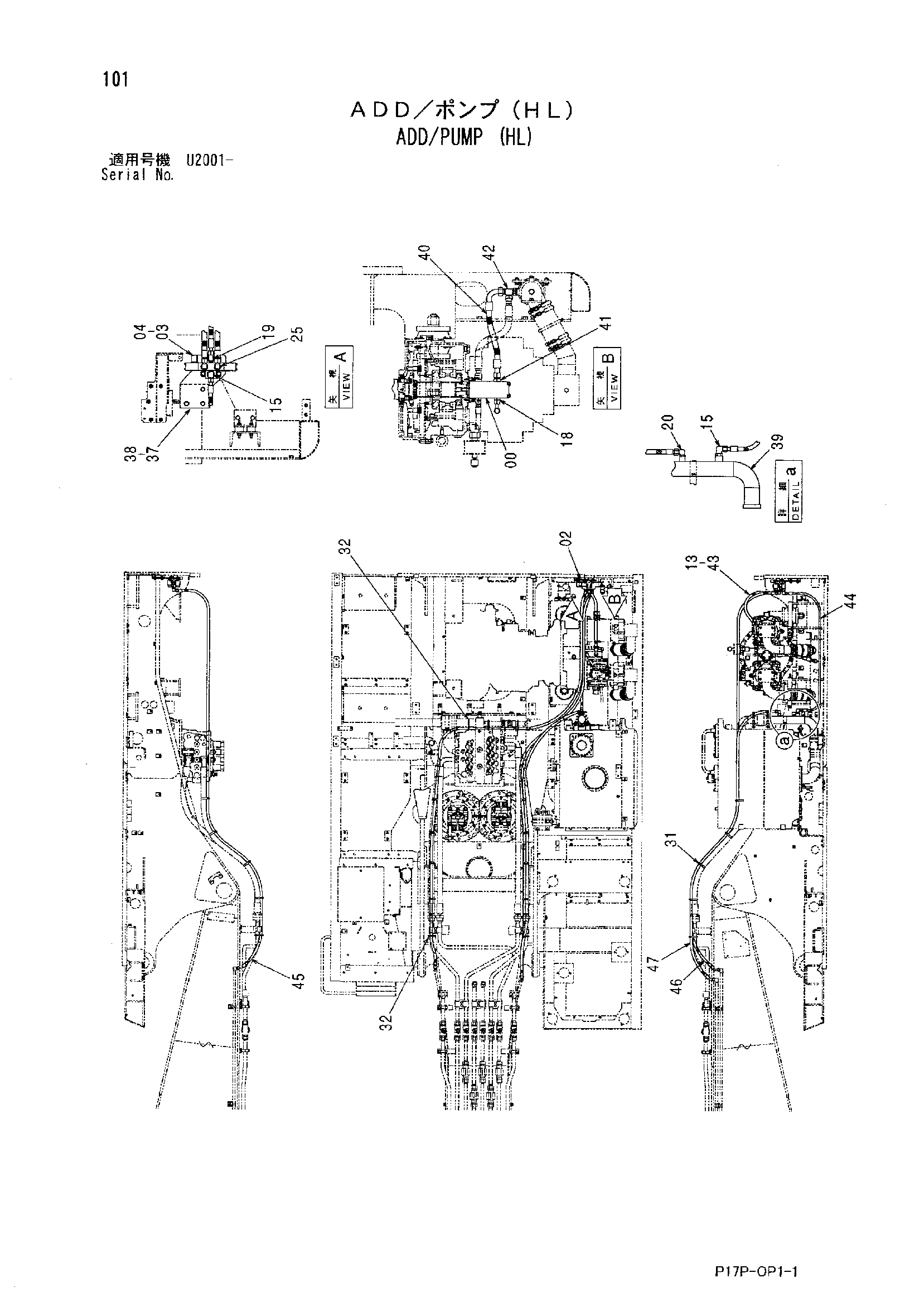

Заводская схема «Дополнительный/насос (HL)» для HITACHI ZX600. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9218031 | Шестерённый насос | 1 |
| 02 | 9764788 | Кронштейн | 1 |
| 03 | 4297173 | Гидрораспределитель | 1 |
| 04 | J271040 | Болт с шайбой | 3 |
| 04A | J901040 | Болт | 1 |
| 04B | J222010 | Шайба | 1 |
| 13 | 4138938 | Уплотнительное кольцо | 2 |
| 15 | A853364 | Угловой штуцер | 2 |
| 15A | 4506424 | Уплотнительное кольцо | 1 |
| 18 | A853144 | Адаптер | 1 |
| 18A | 4506418 | Уплотнительное кольцо | 1 |
| 19 | A853344 | Угловой штуцер | 1 |
| 19A | 4506418 | Уплотнительное кольцо | 1 |
| 20 | A852334 | Угловой штуцер | 1 |
| 20A | 4509180 | Уплотнительное кольцо | 1 |
| 25 | A852344 | Угловой штуцер | 2 |
| 25A | 4506418 | Уплотнительное кольцо | 1 |
| 31 | 4174535 | Хомут шланга | 8 |
| 32 | 4121859 | Ленточный зажим | 5 |
| 37 | 9765374 | Пластина | 1 |
| 38 | J271035 | Болт с шайбой | 3 |
| 38A | J901035 | Болт | 1 |
| 38B | J222010 | Шайба | 1 |
| 39 | 8103046 | Трубка | 1 |
| 40 | 4640726 | Шланг | 1 |
| 41 | A852166 | Адаптер | 1 |
| 41A | 4506424 | Уплотнительное кольцо | 1 |
| 42 | A852466 | Тройник | 1 |
| 42A | 4506424 | Уплотнительное кольцо | 1 |
| 43 | 4261620 | Шланг | 1 |
| 44 | 4231263 | Шланг | 1 |
| 45 | 4646358 | Шланг | 1 |
| 46 | 4646357 | Шланг | 1 |
| 47 | 4646356 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX600 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
