Поворот трубопроводы (средний рукоять) — HITACHI ZX600

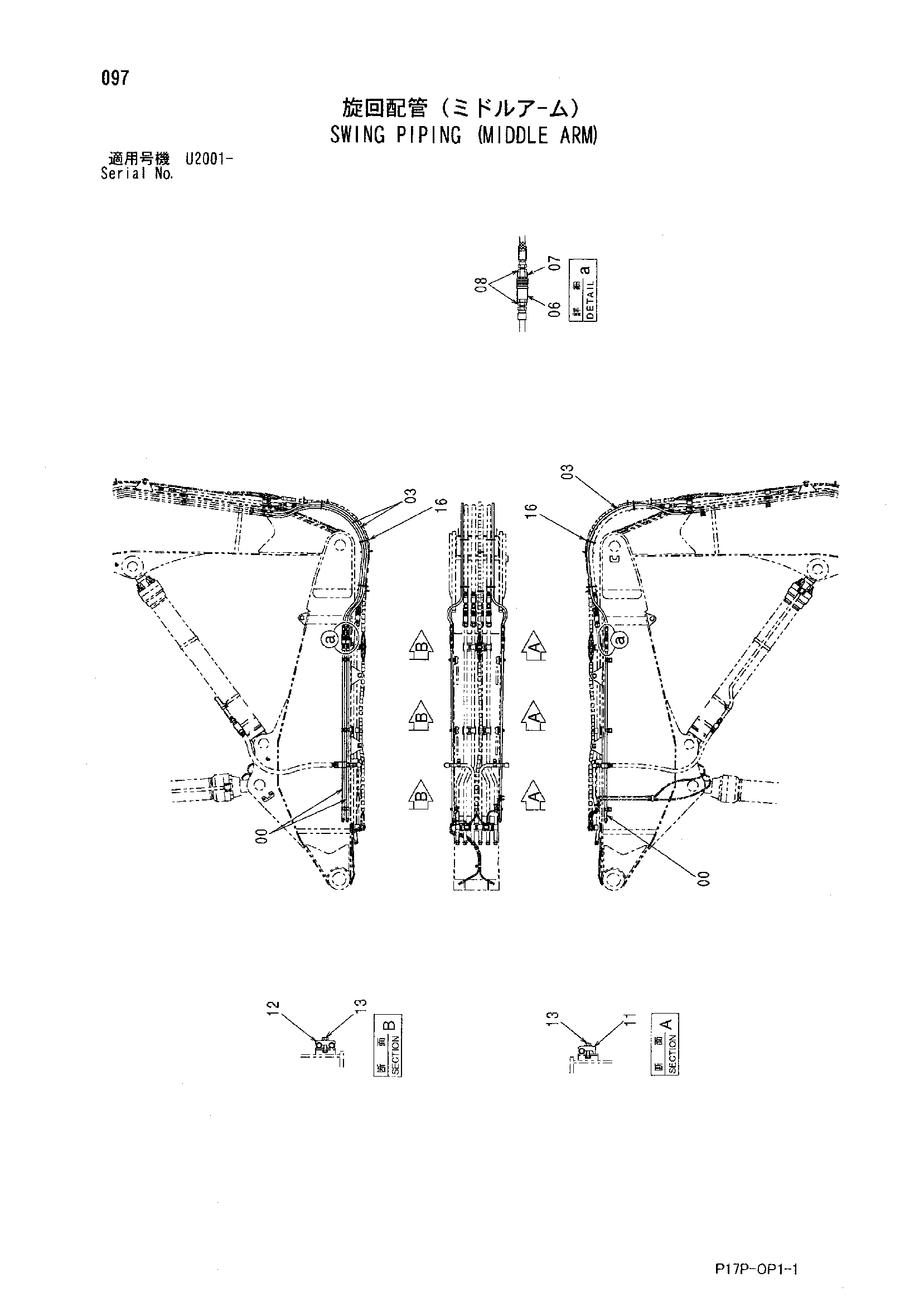

Заводская схема «Поворот трубопроводы (средний рукоять)» для HITACHI ZX600. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9764603 | Трубка | 3 |
| 03 | 4639540 | Шланг | 3 |
| 06 | 4455878 | Самоуплотняющееся соединение | 3 |
| 07 | 4455879 | Самоуплотняющееся соединение | 3 |
| 08 | 4210361 | Адаптер | 6 |
| 08A | 4506418 | Уплотнительное кольцо | 1 |
| 11 | 4190125 | Хомут трубки | 3 |
| 12 | 4189858 | Хомут трубки | 3 |
| 13 | J271250 | Болт с шайбой | 6 |
| 13A | J901250 | Болт | 1 |
| 13B | J222012 | Шайба | 1 |
| 16 | 4121859 | Ленточный зажим | 10 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX600 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
