Глушитель — HITACHI ZX600

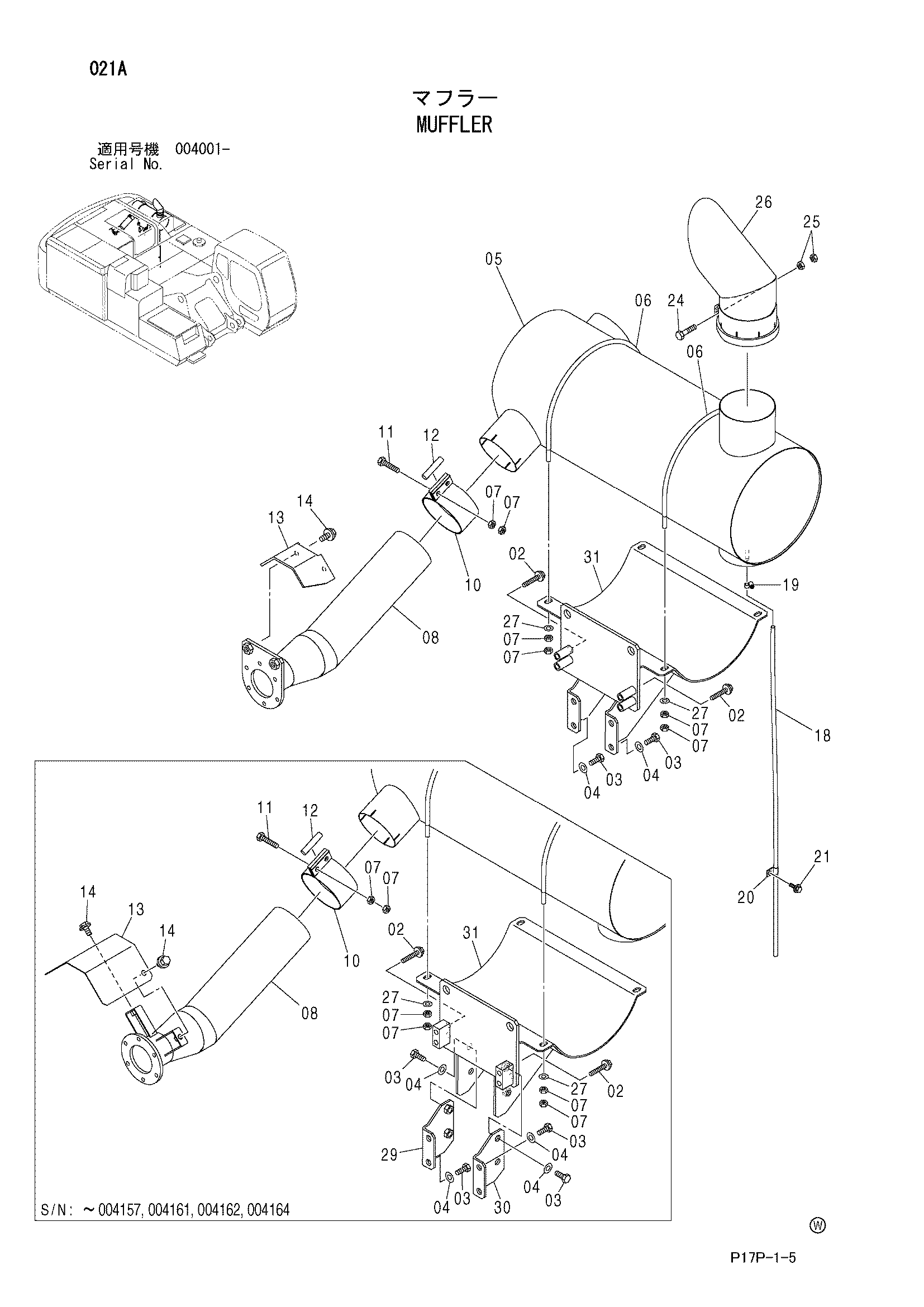

Заводская схема «Глушитель» для HITACHI ZX600. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | J021270 | Болт с шайбой | 4 |
| 02 | J271265 замена: J901265 | Болт с шайбой | 4 |
| 03 | J931430 | Болт | 8 |
| 03 | J931430 замена: J921430 | Болт | 4 |
| 03 | J921430 | Болт | 4 |
| 04 | J222014 | Шайба | 8 |
| 04 | J222014 | Шайба | 4 |
| 05 | 4450955 замена: 4653911 | Глушитель | 1 |
| 05 | 4620385 замена: 4653911 | Глушитель | 1 |
| 05 | 4653911 | Глушитель | 1 |
| 06 | 4434206 | U-образный болт | 2 |
| 07 | M520012 | Гайка | 12 |
| 08 | 8083758 замена: 8096020 | Выпускная труба | 1 |
| 08 | 8096020 | Выпускная труба | 1 |
| 08 | 8096020 | Выпускная труба | 1 |
| 08 | 8096020 | Выпускная труба | 1 |
| 10 | 8077064 | Лента | 1 |
| 11 | M261260 | Болт | 2 |
| 12 | 4162835 | Прокладка | 1 |
| 13 | 4457084 замена: 4489170 | Крышка | 1 |
| 13 | 4489170 замена: 4621319 | Крышка | 1 |
| 13 | 4621319 | Крышка | 1 |
| 14 | J031025 замена: J021025 | Болт с шайбой | 2 |
| 14 | J021025 | Болт с шайбой | 2 |
| 14 | J271030 | Болт с шайбой | 2 |
| 14A | J901030 | Болт | 1 |
| 14B | J222010 | Шайба | 1 |
| 18 | 4442463 | Трубка | 1 |
| 19 | 4508575 | Хомут шланга | 1 |
| 20 | 457793 | Зажим | 1 |
| 21 | J011020 | Болт с шайбой | 1 |
| 21 | J271020 замена: J901020 | Болт с шайбой | 1 |
| 24 | J921050 | Болт | 1 |
| 25 | M520010 | Гайка | 2 |
| 26 | 8086588 | Выпускная труба | 1 |
| 27 | A590112 | Плоская шайба | 4 |
| 29 | 9757398 | Кронштейн | 1 |
| 30 | 4467387 | Кронштейн | 1 |
| 31 | 7041956 | Кронштейн | 1 |
| 31 | 7042893 | Кронштейн | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX600 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
