Напорные трубопроводы — HITACHI ZX600

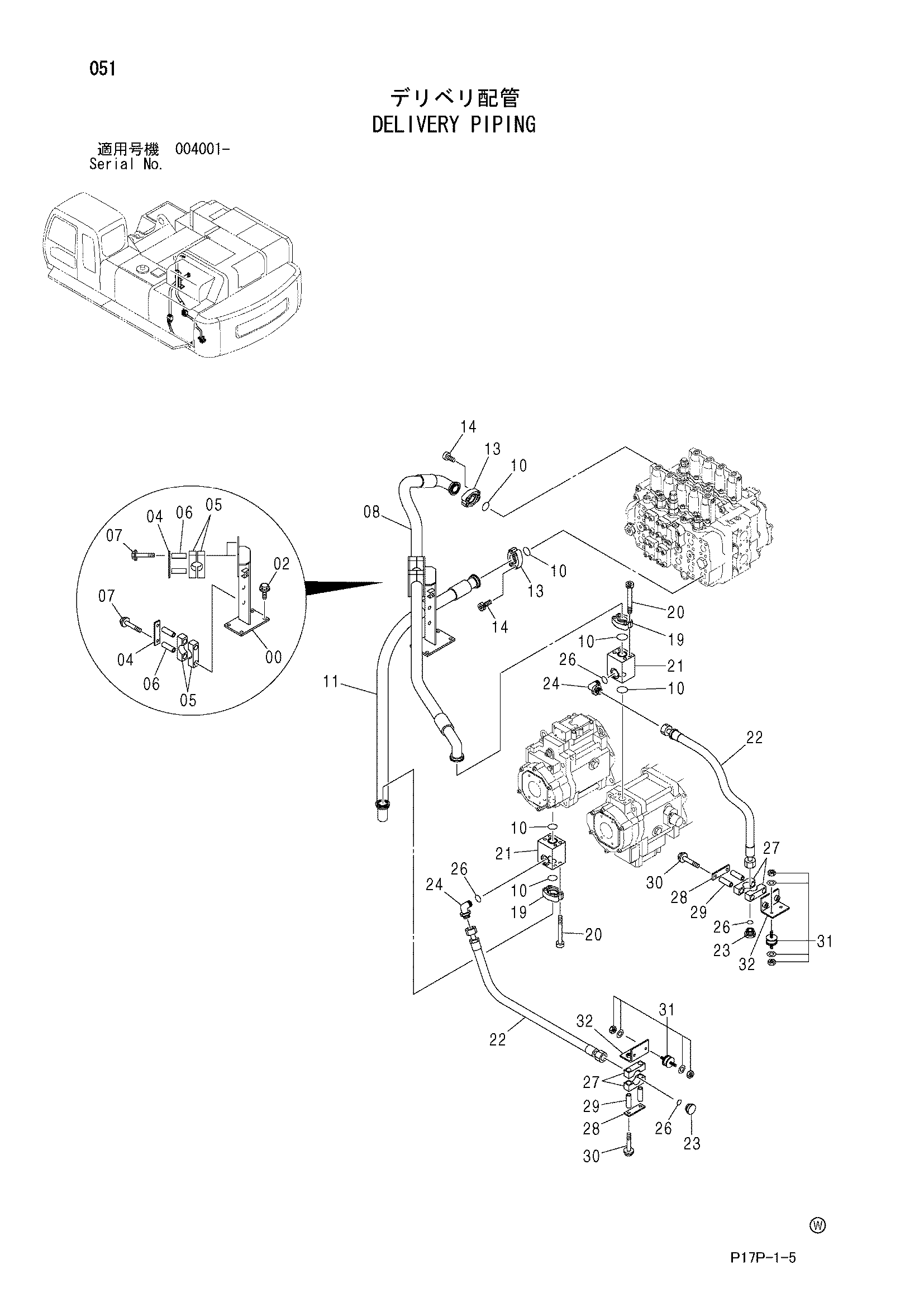

Заводская схема «Напорные трубопроводы» для HITACHI ZX600. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7029475 | Кронштейн | 1 |
| 02 | J021240 | Болт с шайбой | 4 |
| 02 | J271240 замена: J901240 | Болт с шайбой | 4 |
| 04 | 4207038 | Пластина | 3 |
| 05 | 4207036 | Хомут | 6 |
| 06 | 4207037 | Проставка | 6 |
| 07 | J011200 | Болт с шайбой | 6 |
| 07 | J271200 замена: J901200 | Болт с шайбой | 6 |
| 08 | 4453962 | Шланг | 1 |
| 10 | 4508805 | Уплотнительное кольцо | 6 |
| 11 | 4453963 | Шланг | 1 |
| 13 | 4089703 | Разъёмный фланец | 4 |
| 14 | M341445 | Болт с внутренним шестигранником | 8 |
| 19 | 4075853 | Разъёмный фланец | 4 |
| 20 | M341204 | Болт с внутренним шестигранником | 8 |
| 21 | 2046563 | Блок | 2 |
| 22 | 4278156 | Шланг | 2 |
| 23 | 4210056 | Пробка | 2 |
| 24 | 4198799 | Угловой штуцер | 2 |
| 24A | 4506429 | Уплотнительное кольцо | 1 |
| 26 | 4187328 | Уплотнительное кольцо | 4 |
| 27 | 4349621 | Хомут шланга | 4 |
| 28 | 4341803 | Пластина | 2 |
| 29 | 4349648 | Проставка | 4 |
| 30 | J011200 | Болт с шайбой | 4 |
| 30 | J271200 замена: J901200 | Болт с шайбой | 4 |
| 31 | 4354592 | Резиновая прокладка | 4 |
| 32 | 9747606 | Кронштейн | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX600 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
