Поворот трубопроводы (рукоять) — HITACHI ZX600

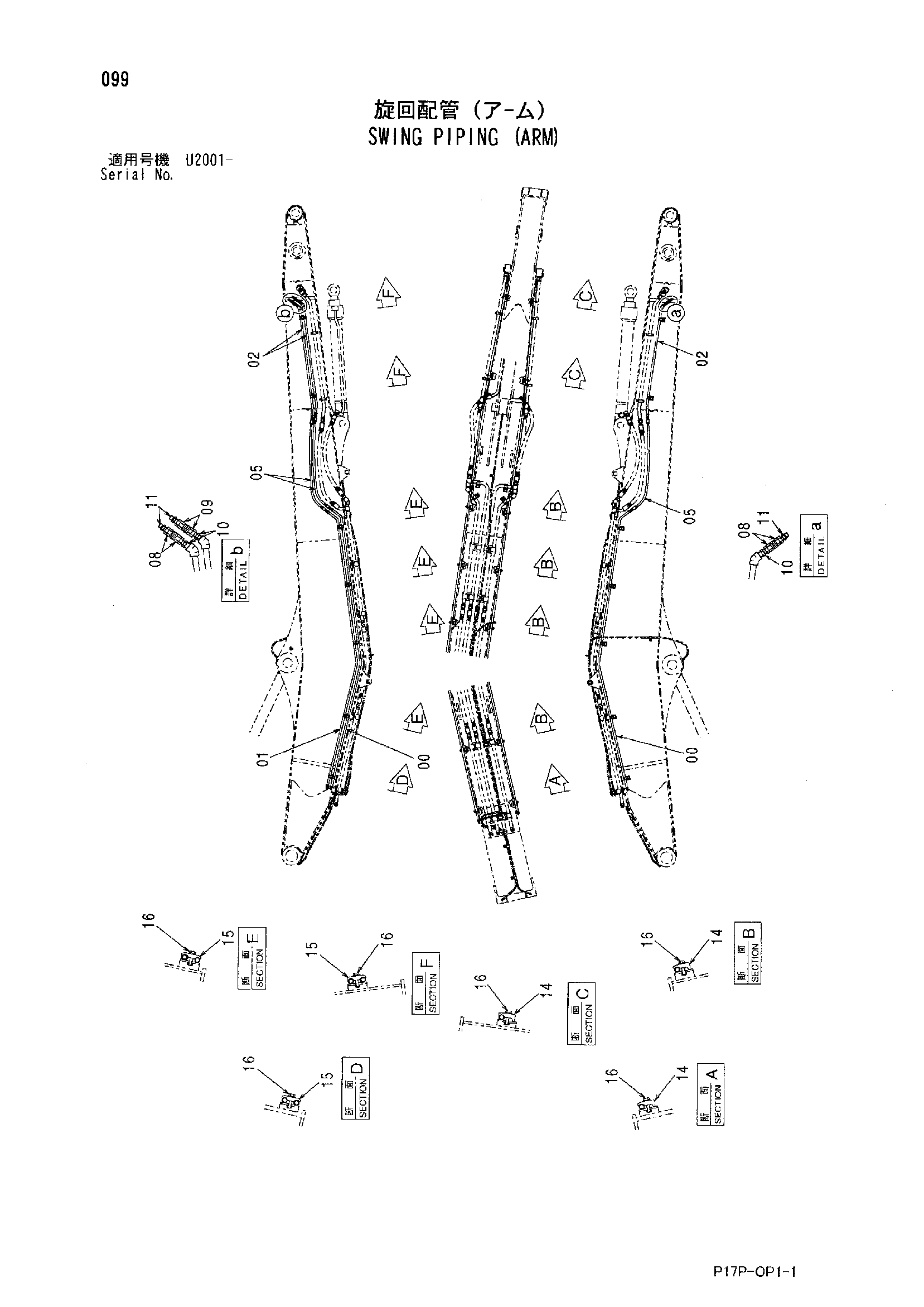

Заводская схема «Поворот трубопроводы (рукоять)» для HITACHI ZX600. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9764604 | Трубка | 2 |
| 01 | 9764605 | Трубка | 1 |
| 02 | 9764606 | Трубка | 3 |
| 05 | 4315298 | Шланг | 3 |
| 08 | 4059552 | Самоуплотняющееся соединение | 2 |
| 09 | 4232933 | Самоуплотняющееся соединение | 1 |
| 10 | 94-1902 | Адаптер | 3 |
| 11 | 94-1302 | Адаптер | 3 |
| 14 | 4190125 | Хомут трубки | 7 |
| 15 | 4189858 | Хомут трубки | 7 |
| 16 | J271250 | Болт с шайбой | 14 |
| 16A | J901250 | Болт | 1 |
| 16B | J222012 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX600 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
