Пилотные гидролинии (9)(рама)<800> — HITACHI ZX600

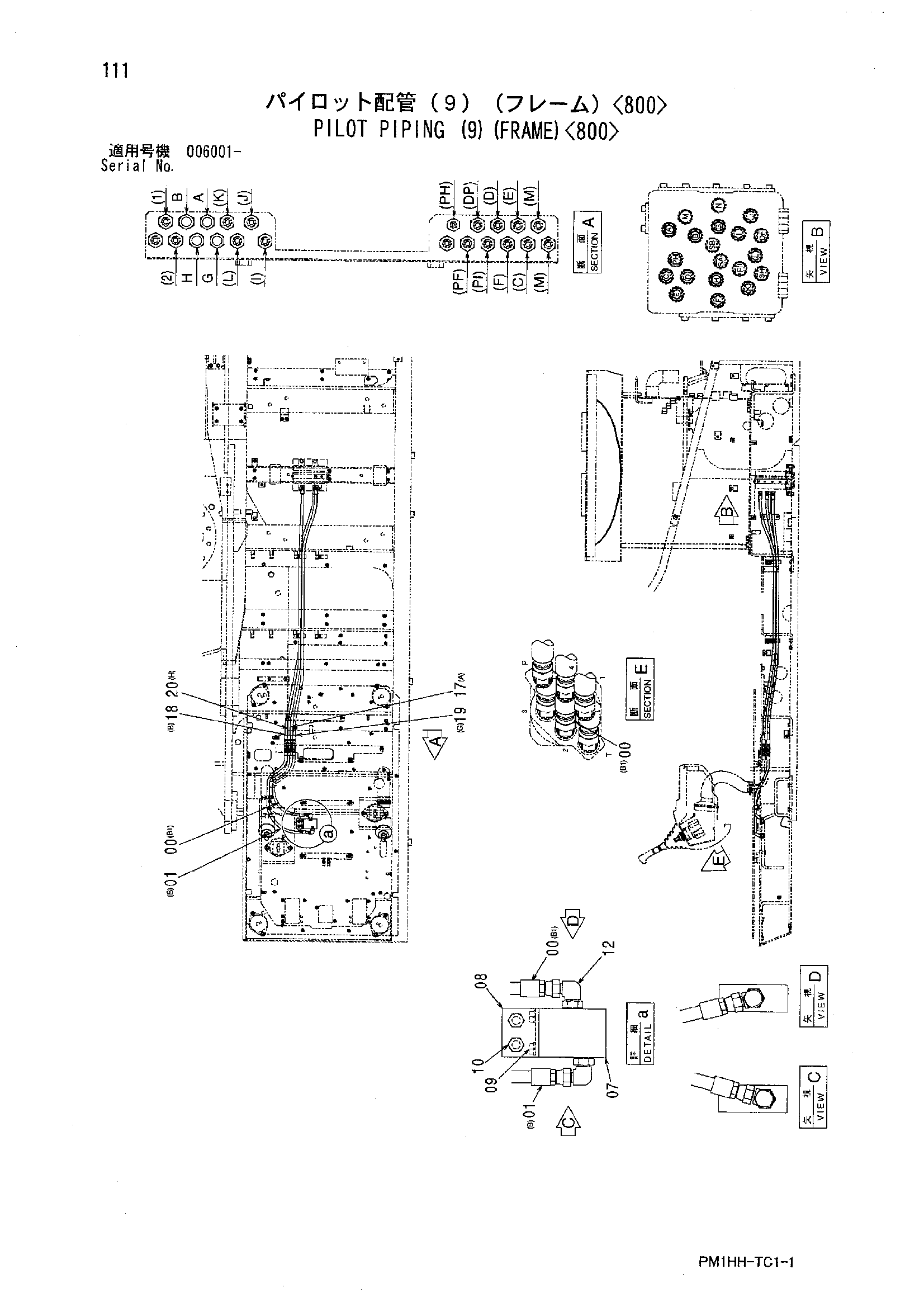

Заводская схема «Пилотные гидролинии (9)(рама)<800>» для HITACHI ZX600. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4450440 | Шланг | 1 |
| 01 | 4489887 | Шланг | 1 |
| 07 | 4198473 | Клапан регулировочный | 1 |
| 08 | 4600440 | Кронштейн | 1 |
| 09 | J260820 | Болт с шайбой | 2 |
| 09A | J900820 | Болт | 1 |
| 09B | A590108 | Плоская шайба | 1 |
| 10 | J271025 | Болт с шайбой | 2 |
| 10A | J901025 | Болт | 1 |
| 10B | J222010 | Шайба | 1 |
| 12 | A852333 | Угловой штуцер | 2 |
| 12A | 4509180 | Уплотнительное кольцо | 1 |
| 15 | 4629618 | Кронштейн | 1 |
| 17 | 9254219 | Шланг в сборе | 1 |
| 17A | 4606836 | Шланг | 1 |
| 17B | 4327293 | Защитный кожух | 2 |
| 18 | 9254220 | Шланг в сборе | 1 |
| 18A | 4476951 | Шланг | 1 |
| 18B | 4327293 | Защитный кожух | 2 |
| 19 | 9254221 | Шланг в сборе | 1 |
| 19A | 4456546 | Шланг | 1 |
| 19B | 4327293 | Защитный кожух | 2 |
| 20 | 9254222 | Шланг в сборе | 1 |
| 20A | 4476952 | Шланг | 1 |
| 20B | 4327293 | Защитный кожух | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX600 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
