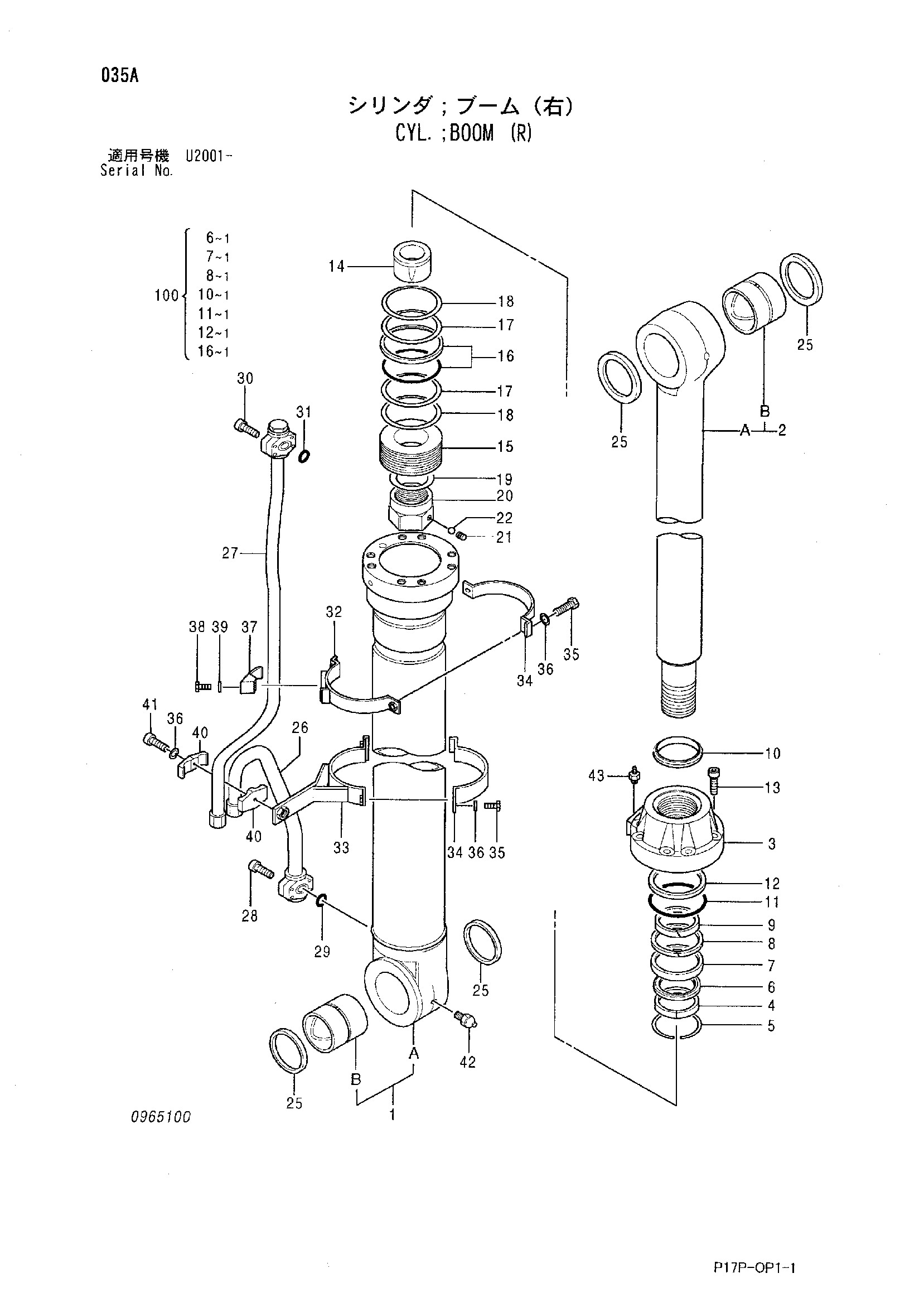

Гидроцилиндр стрелы (правый) — HITACHI ZX600

Заводская схема «Гидроцилиндр стрелы (правый)» для HITACHI ZX600. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	4456363	Гидроцилиндр стрелы	1
1	0965101	Труба гидроцилиндра в сборе	1
1B	0643002	Втулка пальца	1
2	0965102	Шток поршня в сборе	1
2B	0643004	Втулка пальца	1
3	0965103	Головка гидроцилиндра	1
4	0379806	Втулка	1
5	0191415	Стопорное кольцо	1
6	0417405	Кольцо	1
7	4094949	U-образная манжета	1
8	0242505	Опорное кольцо	1
9	0417406	Направляющее кольцо	1
10	4438196	Грязесъёмное кольцо	1
11	A811190	Уплотнительное кольцо	1
12	0257007	Опорное кольцо	1
13	4104472	Болт с внутренним шестигранником	8
14	0379809	Амортизирующий подшипник	1
15	0645007	Поршень	1
16	0257010	Кольцо уплотнение в сборе	1
17	0645008	Направляющее кольцо	2
18	4199817	Кольцо	2
19	0379813	Регулировочная шайба	1
20	0965104	Гайка	1
21	0379815	Установочный винт	1
22	0109124	Стальной шарик	1
25	4205000	Пылезащитное уплотнение	4
26	0965105	Трубка	1
27	0965106	Трубка	1
28	0309020	Болт с внутренним шестигранником	4
29	984614	Уплотнительное кольцо	1
30	0643019	Болт с внутренним шестигранником	4
31	955612	Уплотнительное кольцо	1
32	0965107	Лента	1
33	0965108	Лента	1
34	0417613	Лента	2
35	0379919	Болт	4
36	A590914	Пружинная шайба	5
37	0309219	Хомут трубки	1
38	0237417	Болт	1
39	0208516	Пружинная шайба	1
40	0236915	Держатель	2
41	0236916	Болт	1
42	J75481	Пресс-маслёнка	1
43	0643016	Воздушный клапан	2
100	4438759	Комплект уплотнений	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI ZX600 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
