PTO/V трубопроводы — HITACHI ZX600

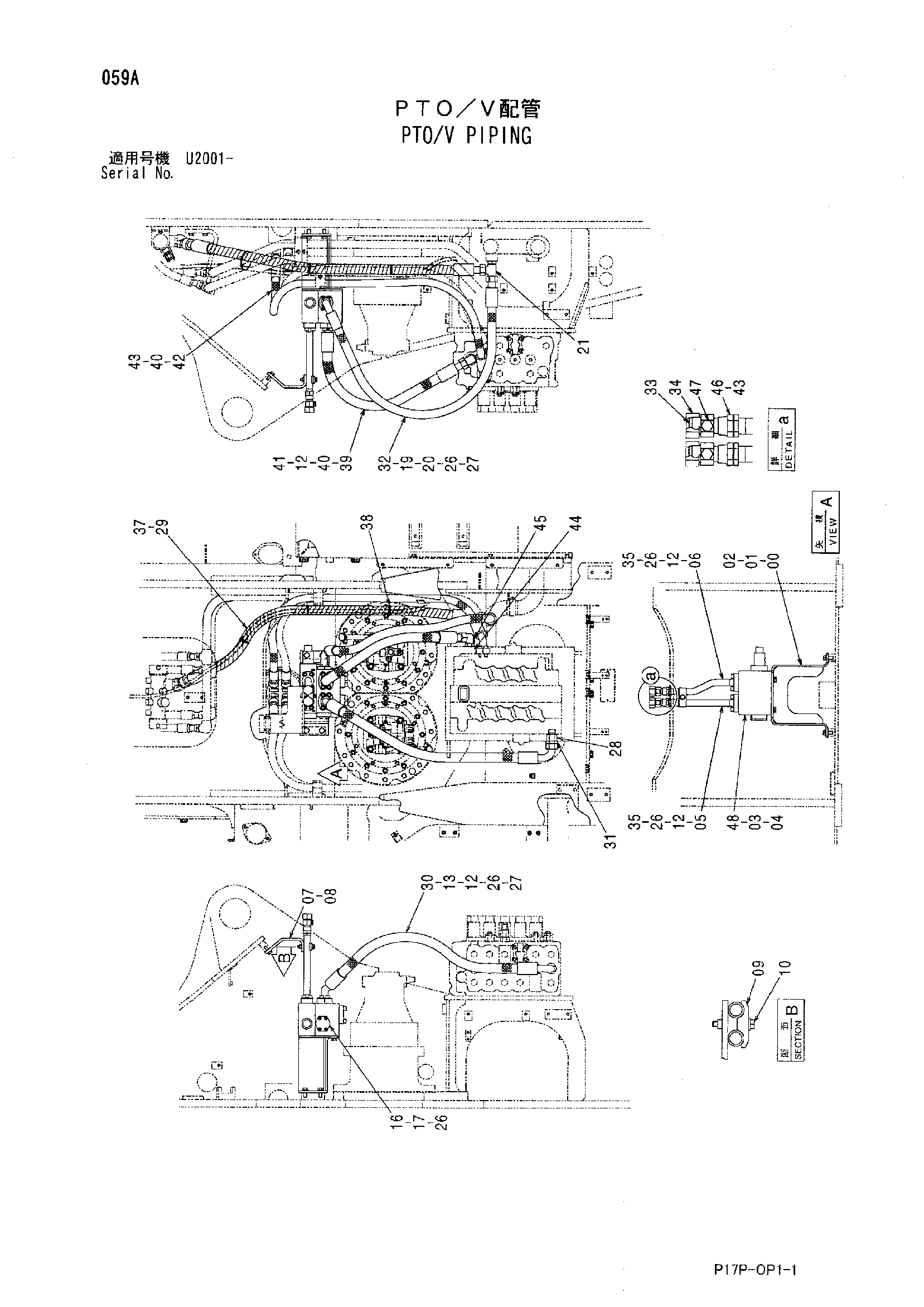

Заводская схема «PTO/V трубопроводы» для HITACHI ZX600. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	8099401	Кронштейн	1
01	J901640	Болт	4
02	A590916	Пружинная шайба	4
03	J901635	Болт	2
04	A590916	Пружинная шайба	2
05	9762726	Трубка	1
06	9762736	Трубка	1
07	8098428	Кронштейн	1
08	J271240	Болт с шайбой	2
08A	J901240	Болт	1
08B	J222012	Шайба	1
09	4189860	Хомут трубки	1
10	J271280	Болт с шайбой	1
10A	J901280	Болт	1
10B	J222012	Шайба	1
12	M341445	Болт с внутренним шестигранником	16
13	4089703	Разъёмный фланец	2
16	4101604	Крышка	1
17	M341036	Болт с внутренним шестигранником	4
19	4024049	Разъёмный фланец	2
20	M341030	Болт с внутренним шестигранником	4
21	A853400	Тройник	1
21A	970860	Уплотнительное кольцо	1
26	4508805	Уплотнительное кольцо	5
27	4187329	Уплотнительное кольцо	2
28	4611257	Адаптер	1
29	4321282	Шланг	1
30	4642198	Шланг	1
31	4207425	Адаптер	1
31A	4506429	Уплотнительное кольцо	1
32	4642203	Шланг	1
33	4189095	Колпачок	2
34	4188138	Гайка	2
35	4187328	Уплотнительное кольцо	2
37	4044420	Защитный кожух	5
38	4121859	Ленточный зажим	3
39	4645139	Шланг	1
40	4508805	Уплотнительное кольцо	2
41	4187329	Уплотнительное кольцо	1
42	4309078	Шланг	1
43	4187328	Уплотнительное кольцо	3
44	4611257	Адаптер	1
45	A853380	Угловой штуцер	1
45A	4506429	Уплотнительное кольцо	1
46	4381389	Адаптер	2
47	A885003	Пробка	2
47A	4509180	Уплотнительное кольцо	1
48	4605654	Гидрораспределитель	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI ZX600 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
