Верхний стрела — HITACHI ZX600

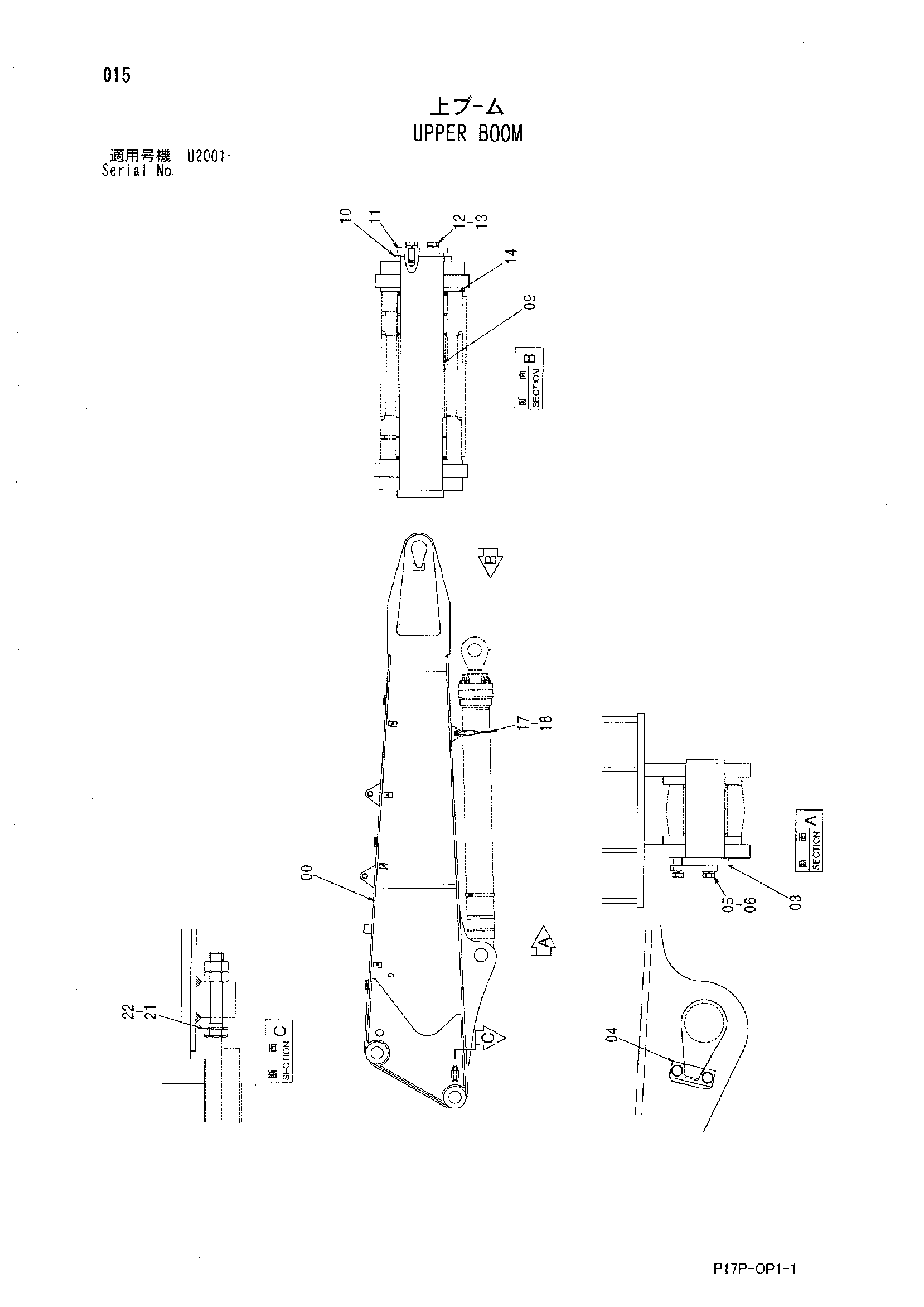

Заводская схема «Верхний стрела» для HITACHI ZX600. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7048801 | Стрела верхний | 1 |
| 03 | 8053519 | Палец | 1 |
| 04 | 4122729 | Пластина | 1 |
| 05 | A590920 | Пружинная шайба | 2 |
| 06 | J912045 | Болт | 2 |
| 09 | 8053520 | Палец | 1 |
| 10 | 4040932 | Шайба | 1 |
| 11 | 4117700 | Ограничитель | 1 |
| 12 | A590920 | Пружинная шайба | 4 |
| 13 | J912045 | Болт | 4 |
| 14 | 4296540 | Регулировочная шайба 1.0mm | 2 |
| 17 | 4638442 | Канат провод | 1 |
| 18 | 4048482 | Серьга | 2 |
| 21 | 4638558 | Болт | 2 |
| 22 | J951024 | Гайка | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX600 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
