Пилотные гидролинии (3-2) — HITACHI ZX600

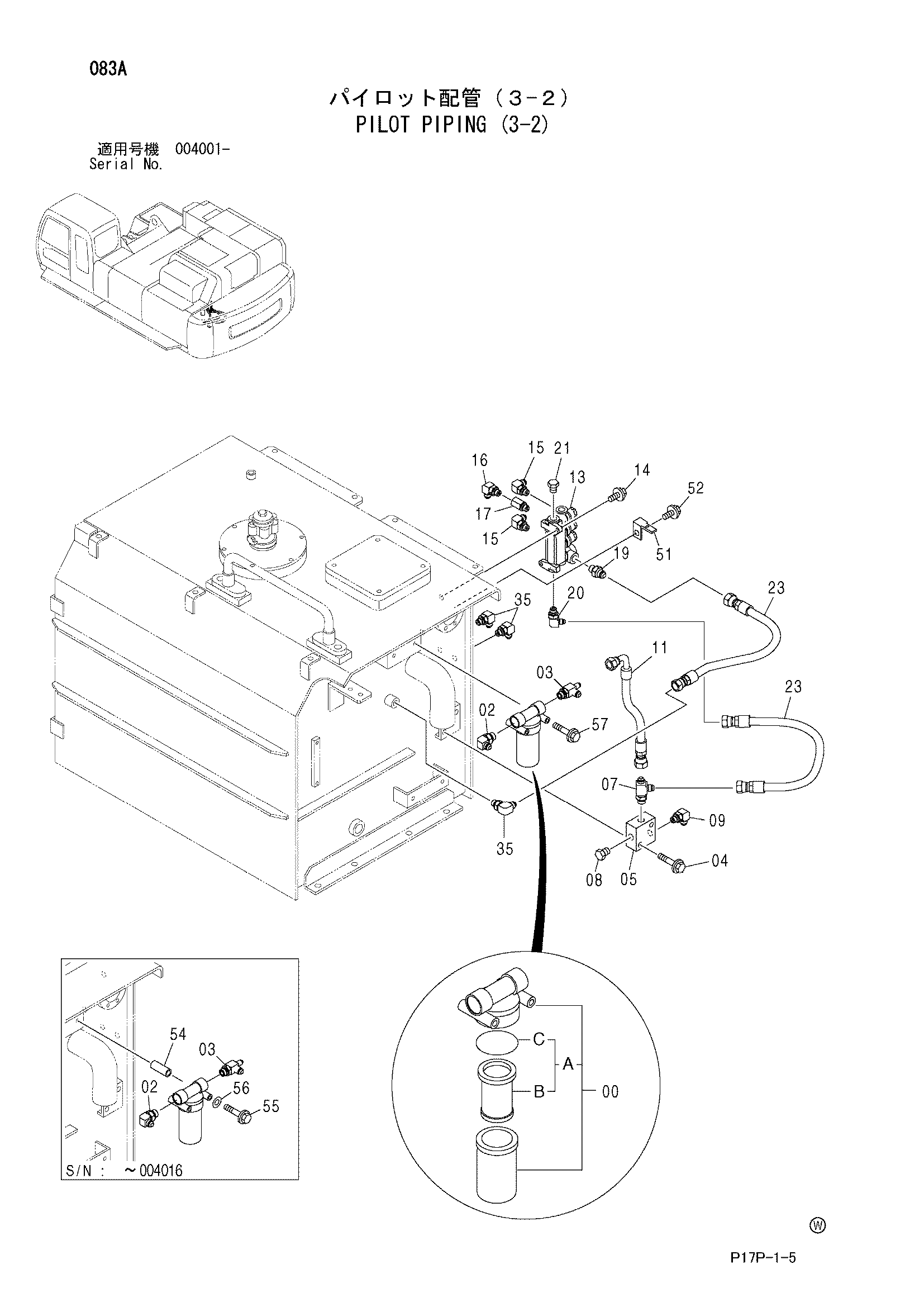

Заводская схема «Пилотные гидролинии (3-2)» для HITACHI ZX600. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4191300 | Масляный фильтр | 1 |
| 00A | 4207841 | Элемент масляный | 1 |
| 00B | 4191301 | Фильтрующий элемент | 1 |
| 00C | A811065 | Уплотнительное кольцо | 1 |
| 02 | A852344 | Угловой штуцер | 1 |
| 02A | 4506418 | Уплотнительное кольцо | 1 |
| 03 | 4303003 | Тройник | 1 |
| 03A | 4506418 | Уплотнительное кольцо | 1 |
| 04 | J011260 | Болт с шайбой | 2 |
| 04 | J271260 замена: J901260 | Болт с шайбой | 2 |
| 05 | 9123033 | Обратный клапан | 1 |
| 07 | A852444 | Тройник | 1 |
| 07A | 4506418 | Уплотнительное кольцо | 1 |
| 08 | A885003 | Пробка | 1 |
| 08A | 4509180 | Уплотнительное кольцо | 1 |
| 09 | A852323 | Угловой штуцер | 1 |
| 09A | 957366 | Уплотнительное кольцо | 1 |
| 11 | 4438384 | Шланг (20) | 1 |
| 13 | 4436197 | Электромагнитный клапан | 1 |
| 13 | 9218209 | Электромагнитный клапан | 1 |
| 14 | J011035 | Болт с шайбой | 2 |
| 14 | J271035 замена: J901035 | Болт с шайбой | 2 |
| 15 | A852322 | Угловой штуцер | 2 |
| 15A | 957366 | Уплотнительное кольцо | 1 |
| 16 | A852323 | Угловой штуцер | 1 |
| 16A | 957366 | Уплотнительное кольцо | 1 |
| 17 | 4202564 | Адаптер | 1 |
| 17A | 957366 | Уплотнительное кольцо | 1 |
| 19 | A852144 | Адаптер | 1 |
| 19A | 4506418 | Уплотнительное кольцо | 1 |
| 20 | A852344 | Угловой штуцер | 1 |
| 20A | 4506418 | Уплотнительное кольцо | 1 |
| 21 | A885004 | Пробка | 1 |
| 21A | 4506418 | Уплотнительное кольцо | 1 |
| 23 | 4227025 | Шланг | 2 |
| 35 | A852344 | Угловой штуцер | 3 |
| 35A | 4506418 | Уплотнительное кольцо | 1 |
| 51 | 4257159 | Кронштейн | 3 |
| 52 | J011020 | Болт с шайбой | 3 |
| 52 | J271020 замена: J901020 | Болт с шайбой | 3 |
| 54 | 4428830 | Проставка | 2 |
| 55 | J901010 | Болт | 2 |
| 56 | A590910 | Пружинная шайба | 2 |
| 57 | J011000 | Болт с шайбой | 2 |
| 57 | J271000 замена: J901000 | Болт с шайбой | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX600 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
