Гидролинии рабочего оборудования (BE стрела 6.6m) — HITACHI ZX600

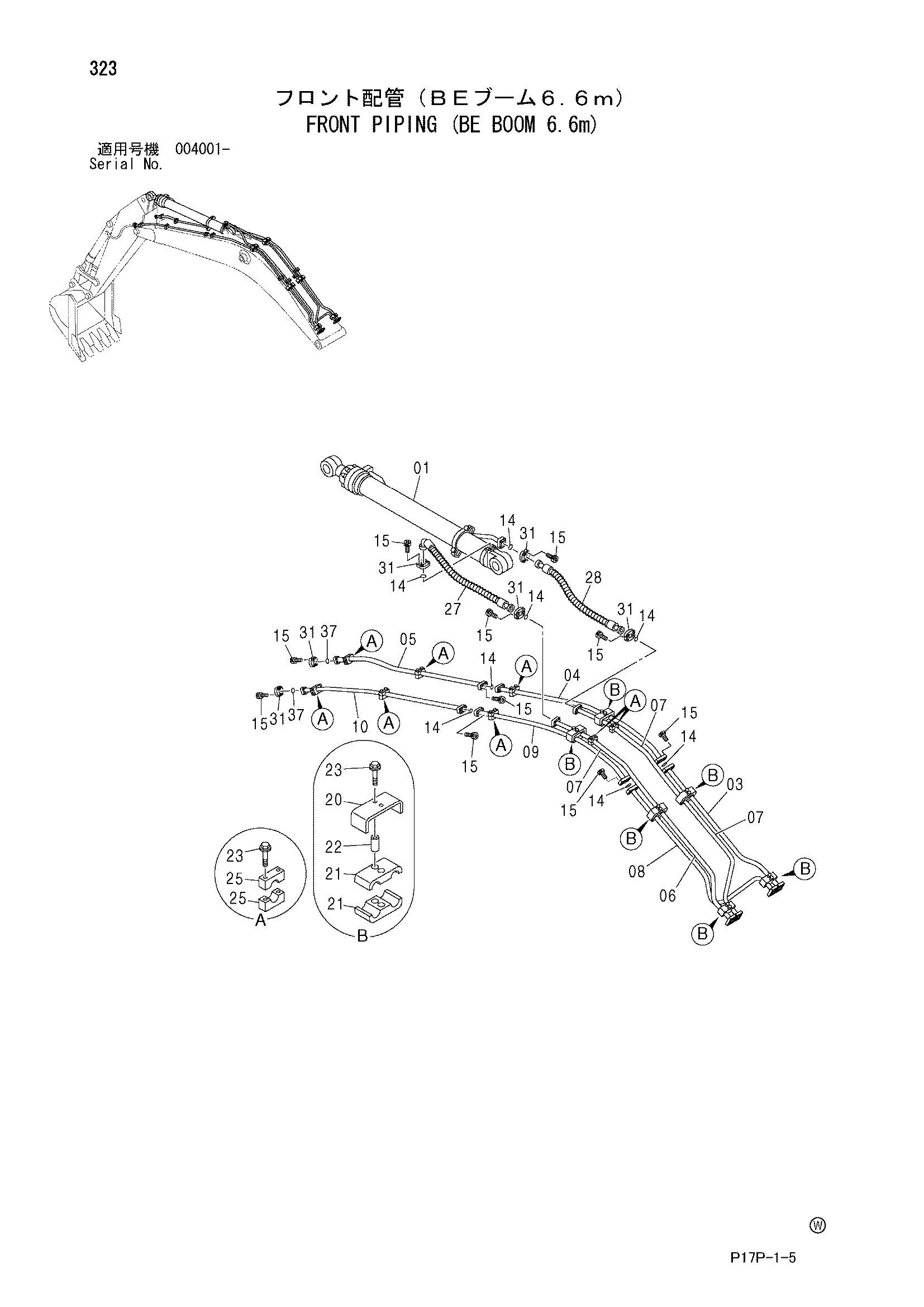

Заводская схема «Гидролинии рабочего оборудования (BE стрела 6.6m)» для HITACHI ZX600. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4309334 | Гидроцилиндр рукояти | 1 |
| 03 | 8053777 | Трубка | 1 |
| 04 | 8058593 | Трубка | 1 |
| 05 | 8058594 | Трубка | 1 |
| 06 | 8058595 | Трубка | 1 |
| 07 | 8058596 | Трубка | 1 |
| 08 | 8055774 | Трубка | 1 |
| 09 | 8058597 | Трубка | 1 |
| 10 | 8058598 | Трубка | 1 |
| 14 | 4508805 | Уплотнительное кольцо | 1 |
| 15 | M341450 | Болт с внутренним шестигранником | 40 |
| 20 | 4304481 | Хомут трубки | 6 |
| 21 | 4337125 | Хомут | 12 |
| 22 | 4304539 | Проставка | 12 |
| 23 | J011285 | Болт с шайбой | 28 |
| 23 | J271285 замена: J901285 | Болт с шайбой | 28 |
| 25 | 4334364 | Хомут трубки | 16 |
| 27 | 4408505 | Шланг | 1 |
| 28 | 4408504 | Шланг | 1 |
| 31 | 4089703 | Разъёмный фланец | 12 |
| 37 | 4508805 | Уплотнительное кольцо | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX600 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
