Топливный бак — HITACHI ZX600

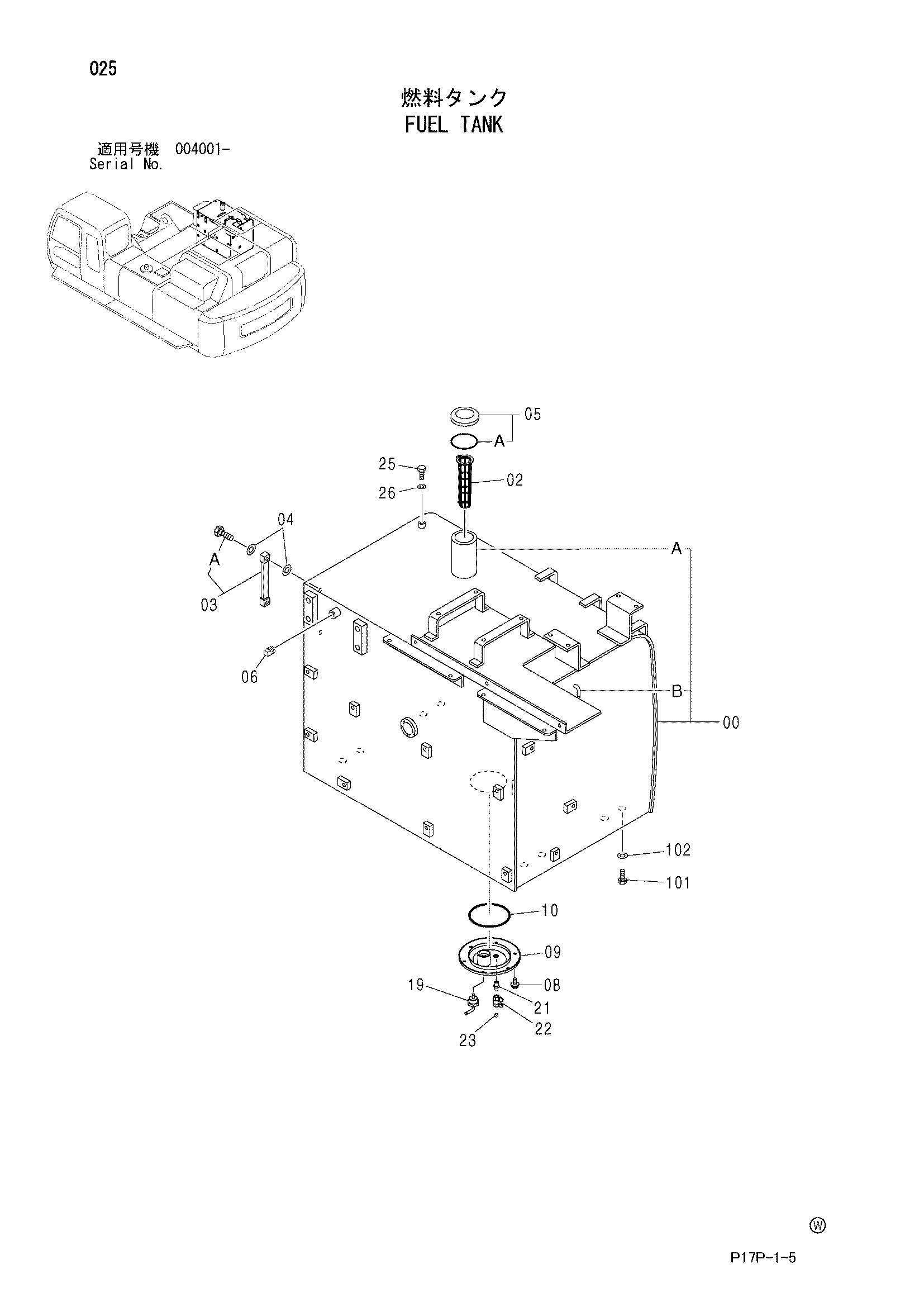

Заводская схема «Топливный бак» для HITACHI ZX600. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 5007620 | Топливный бак | 1 |
| 00A | 4121497 | Трубка | 1 |
| 00B | 4249777 | Трубка | 1 |
| 02 | 4372619 | Сетчатый фильтр | 1 |
| 03 | 8033923 | Указатель уровня | 1 |
| 03A | 4100967 | Болт | 2 |
| 04 | 449558 | Уплотнительная шайба | 4 |
| 05 | 4361638 | Колпачок | 1 |
| 05A | 4168820 | Манжета резиновый | 1 |
| 06 | 4187322 | Пробка | 1 |
| 08 | J011020 | Болт с шайбой | 6 |
| 08 | J271020 замена: J901020 | Болт с шайбой | 6 |
| 09 | 8067496 | Крышка | 1 |
| 10 | A810160 | Уплотнительное кольцо | 1 |
| 19 | 9726772 | Трубка | 1 |
| 21 | 94-1901 | Адаптер | 1 |
| 22 | 4374265 | Шаровой клапан | 1 |
| 23 | 94-2011 | Пробка | 1 |
| 25 | J901220 | Болт | 1 |
| 26 | A590912 | Пружинная шайба | 1 |
| 101 | J901640 | Болт | 8 |
| 102 | 4114405 | Шайба | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX600 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
