Рама (1) — HITACHI ZX600

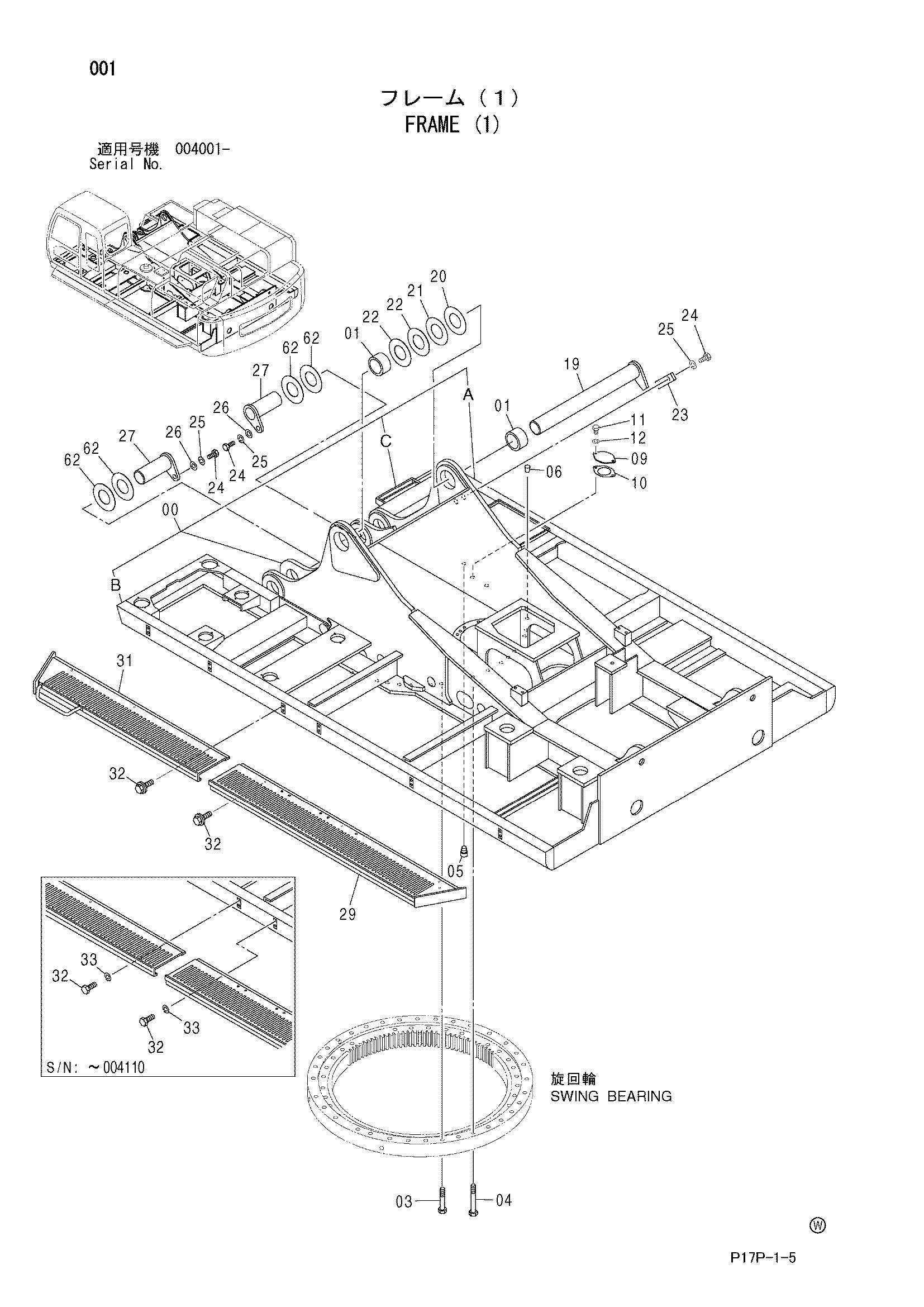

Заводская схема «Рама (1)» для HITACHI ZX600. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 5007665 | Рама основной | 1 |
| 00A | 4454272 | Трубка (правый) | 1 |
| 00B | 4321855 | Трубка (левый) | 1 |
| 00C | 8050277 | Ступень | 1 |
| 01 | 4296258 | Втулка | 2 |
| 03 | J833012 | Болт | 32 |
| 04 | J833016 | Болт | 4 |
| 05 | 4292932 | Установочный штифт | 2 |
| 06 | 429135 | Пробка | 8 |
| 09 | 4292764 | Крышка | 1 |
| 10 | 4292765 | Манжета | 1 |
| 11 | J901018 замена: J901020 | Болт | 2 |
| 11 | J901020 | Болт | 2 |
| 12 | 4114402 | Шайба | 2 |
| 19 | 8053517 | Палец | 1 |
| 20 | 4296543 | Регулировочная шайба 3.2mm | 1 |
| 21 | 4296542 | Регулировочная шайба 2.3mm | 1 |
| 22 | 4296541 | Регулировочная шайба 1.0mm | 2 |
| 23 | 4179432 | Пластина | 1 |
| 24 | J912045 | Болт | 4 |
| 25 | A590920 | Пружинная шайба | 4 |
| 26 | 4040826 | Шайба | 2 |
| 27 | 8053518 | Палец | 2 |
| 29 | 6020159 замена: 6021931 | Ступень | 1 |
| 29 | 6021931 | Ступень | 1 |
| 31 | 6014819 замена: 6021929 | Ступень | 1 |
| 31 | 6021929 | Ступень | 1 |
| 32 | J901225 | Болт | 12 |
| 32 | J031225 | Болт с шайбой | 12 |
| 32 | J281225 замена: J901225 | Болт с шайбой | 12 |
| 33 | A590912 | Пружинная шайба | 12 |
| 62 | 4482564 | Регулировочная шайба 1.2mm | 4 |
| 62 | 4482564 | Регулировочная шайба 1.2mm | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX600 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
