Всасывающие трубопроводы — HITACHI ZX600

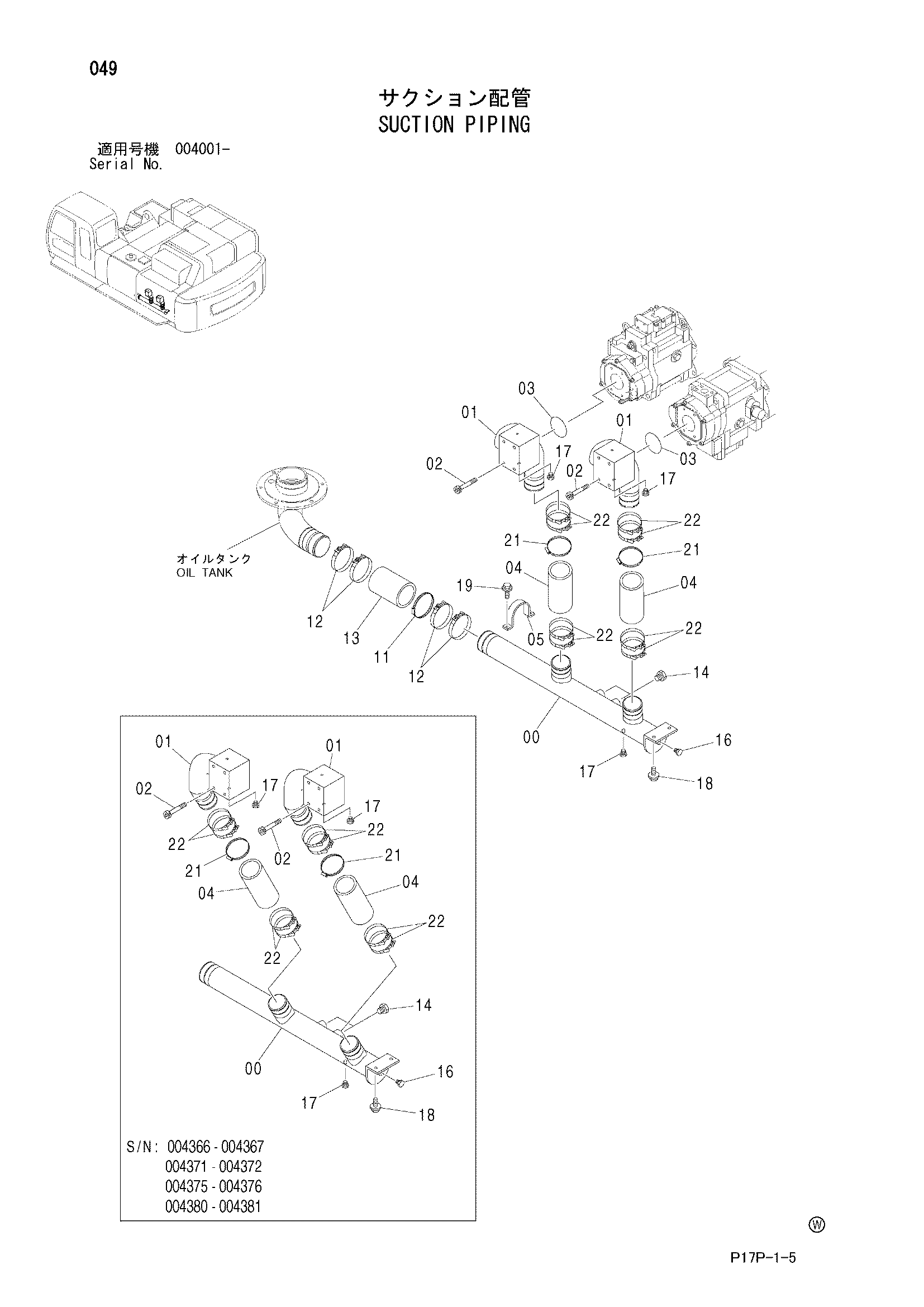

Заводская схема «Всасывающие трубопроводы» для HITACHI ZX600. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7040303 замена: 7049461 | Трубка | 1 |
| 00 | 7049461 | Трубка | 1 |
| 01 | 8083040 замена: 8102571 | Трубка | 2 |
| 01 | 8102571 | Трубка | 2 |
| 02 | M341203 | Болт с внутренним шестигранником | 8 |
| 03 | A810100 | Уплотнительное кольцо | 2 |
| 04 | 4120315 | Резиновый шланг | 2 |
| 05 | 4186854 | Хомут трубки | 1 |
| 11 | 4512716 | Хомут шланга | 1 |
| 12 | 4282488 | Хомут шланга | 4 |
| 13 | 4193871 | Резиновый шланг | 1 |
| 14 | 4174542 | Пробка | 2 |
| 14A | 4506424 | Уплотнительное кольцо | 1 |
| 16 | 4092534 | Пробка | 1 |
| 16A | 4509180 | Уплотнительное кольцо | 1 |
| 17 | 4093624 | Пробка | 3 |
| 17A | 957366 | Уплотнительное кольцо | 1 |
| 18 | J011230 | Болт с шайбой | 2 |
| 18 | J271230 замена: J901230 | Болт с шайбой | 2 |
| 19 | J011030 | Болт с шайбой | 2 |
| 19 | J271030 замена: J901030 | Болт с шайбой | 2 |
| 21 | 4507397 | Хомут шланга | 2 |
| 22 | 4263766 | Хомут шланга | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX600 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
