Рукоять — HITACHI ZX600

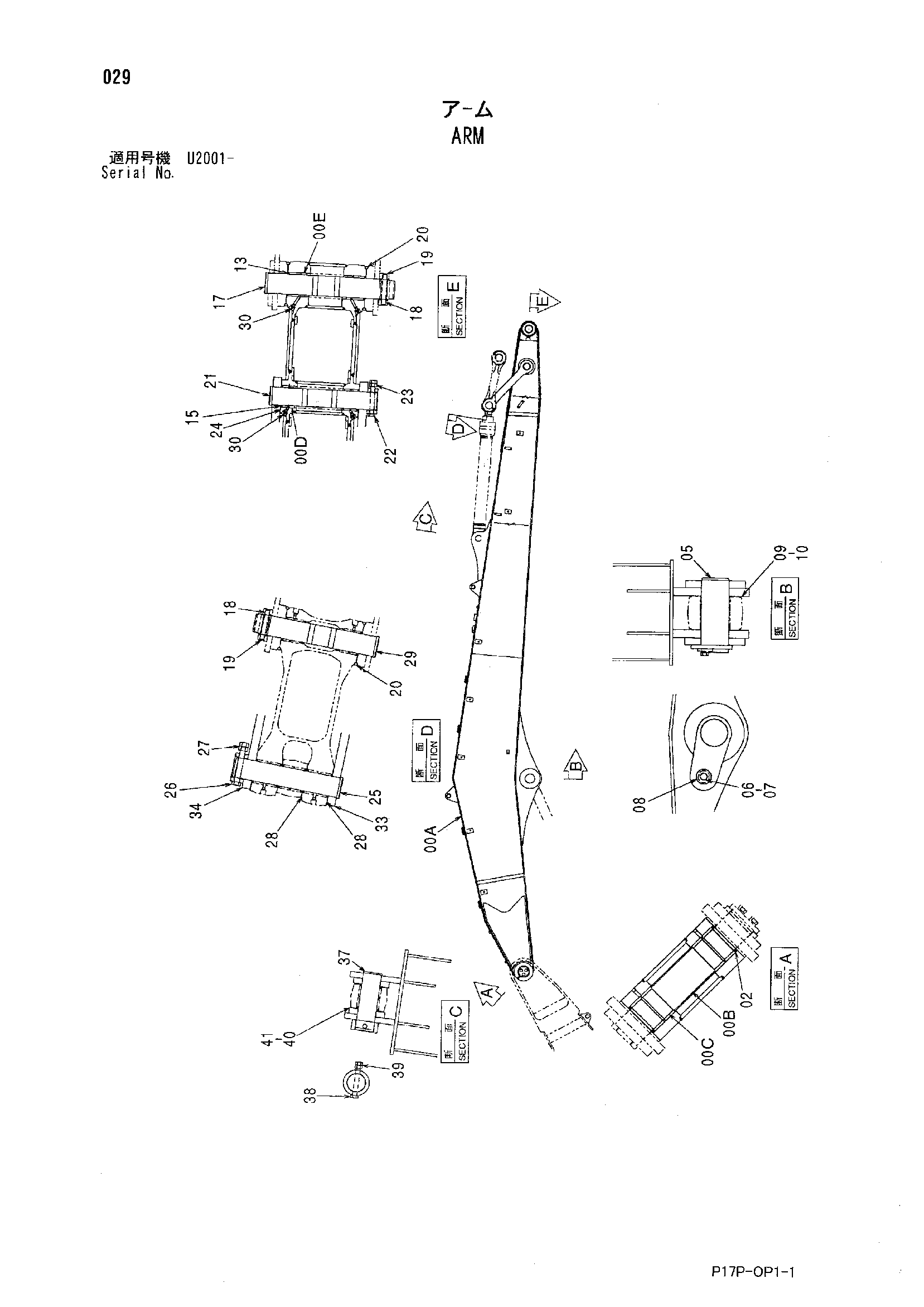

Заводская схема «Рукоять» для HITACHI ZX600. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00A-E | 7048805 | Рукоять | 1 |
| 00A | 6023906 | Рукоять | 1 |
| 00B | 4334122 | Проставка | 1 |
| 00C | 3055205 | Втулка | 2 |
| 00D | 4409122 | Втулка | 2 |
| 00E | 4409178 | Втулка | 2 |
| 02 | 4251752 | Пылезащитное уплотнение | 2 |
| 05 | 8080908 | Палец | 1 |
| 06 | J921840 | Болт | 1 |
| 07 | J257218 | Пружинная шайба | 1 |
| 08 | 4441471 | Пластина | 1 |
| 09 | 4445635 | Упорная пластина 1.0mm | 2 |
| 10 | 4445636 | Упорная пластина 2.0mm | 1 |
| 13 | 4067902 | Пылезащитное уплотнение | 2 |
| 15 | 4084578 | Пылезащитное уплотнение | 2 |
| 17 | 3088577 | Палец | 1 |
| 18 | 4454560 | Палец | 2 |
| 19 | 4454561 | Кольцо | 2 |
| 20 | 4089028 | Уплотнительное кольцо | 4 |
| 21 | 3088579 | Палец | 1 |
| 22 | 4435124 | Стопорный палец | 1 |
| 23 | J950016 | Гайка | 2 |
| 24 | 4450011 | Упорная пластина 1.0mm | 2 |
| 25 | 3088581 | Палец | 1 |
| 26 | 4435126 | Стопорный палец | 1 |
| 27 | J950020 | Гайка | 2 |
| 28 | 4450012 | Упорная пластина 1.0mm | 4 |
| 29 | 3088580 | Палец | 1 |
| 30 | J75481 | Пресс-маслёнка | 4 |
| 33 | 3057230 | Тяга | 1 |
| 34 | 8082975 | Тяга | 1 |
| 37 | 3088578 | Палец | 1 |
| 38 | 4435124 | Стопорный палец | 1 |
| 39 | J950016 | Гайка | 2 |
| 40 | 4444288 | Упорная пластина 1.0mm | 2 |
| 41 | 4444289 | Упорная пластина 2.0mm | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX600 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
