Средний рукоять трубопроводы — HITACHI ZX600

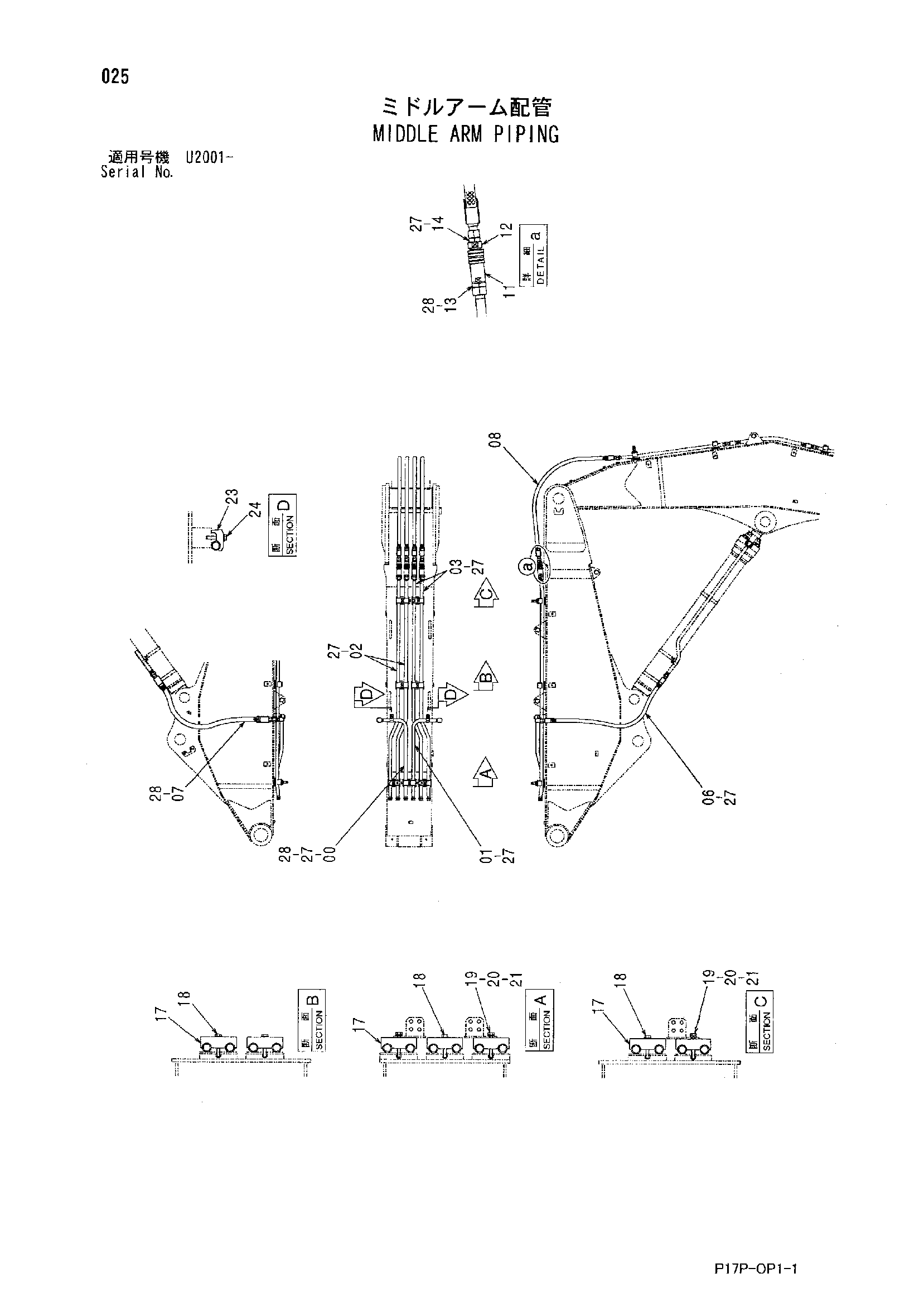

Заводская схема «Средний рукоять трубопроводы» для HITACHI ZX600. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8101165 | Трубка | 1 |
| 01 | 8101166 | Трубка | 1 |
| 02 | 8101167 | Трубка | 2 |
| 03 | 8101168 | Трубка | 2 |
| 06 | 4400849 | Шланг | 1 |
| 07 | 4637929 | Шланг | 1 |
| 08 | 4452263 | Шланг | 4 |
| 11 | 4455882 | Самоуплотняющееся соединение | 4 |
| 12 | 4455883 | Самоуплотняющееся соединение | 4 |
| 13 | 4207425 | Адаптер | 4 |
| 13A | 4506429 | Уплотнительное кольцо | 1 |
| 14 | 4189535 | Адаптер | 4 |
| 14A | 4506429 | Уплотнительное кольцо | 1 |
| 17 | 4487201 | Хомут трубки | 7 |
| 18 | J271280 | Болт с шайбой | 8 |
| 18A | J901280 | Болт | 1 |
| 18B | J222012 | Шайба | 1 |
| 19 | J901290 | Болт | 6 |
| 20 | A590112 | Плоская шайба | 6 |
| 21 | A590912 | Пружинная шайба | 6 |
| 23 | 4190127 | Хомут трубки | 2 |
| 24 | J271265 | Болт с шайбой | 2 |
| 24A | J901265 | Болт | 1 |
| 24B | J222012 | Шайба | 1 |
| 27 | 4187328 | Уплотнительное кольцо | 12 |
| 28 | 4187329 | Уплотнительное кольцо | 6 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX600 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
