Направляющее колесо (STD. гусеница) — HITACHI ZX600

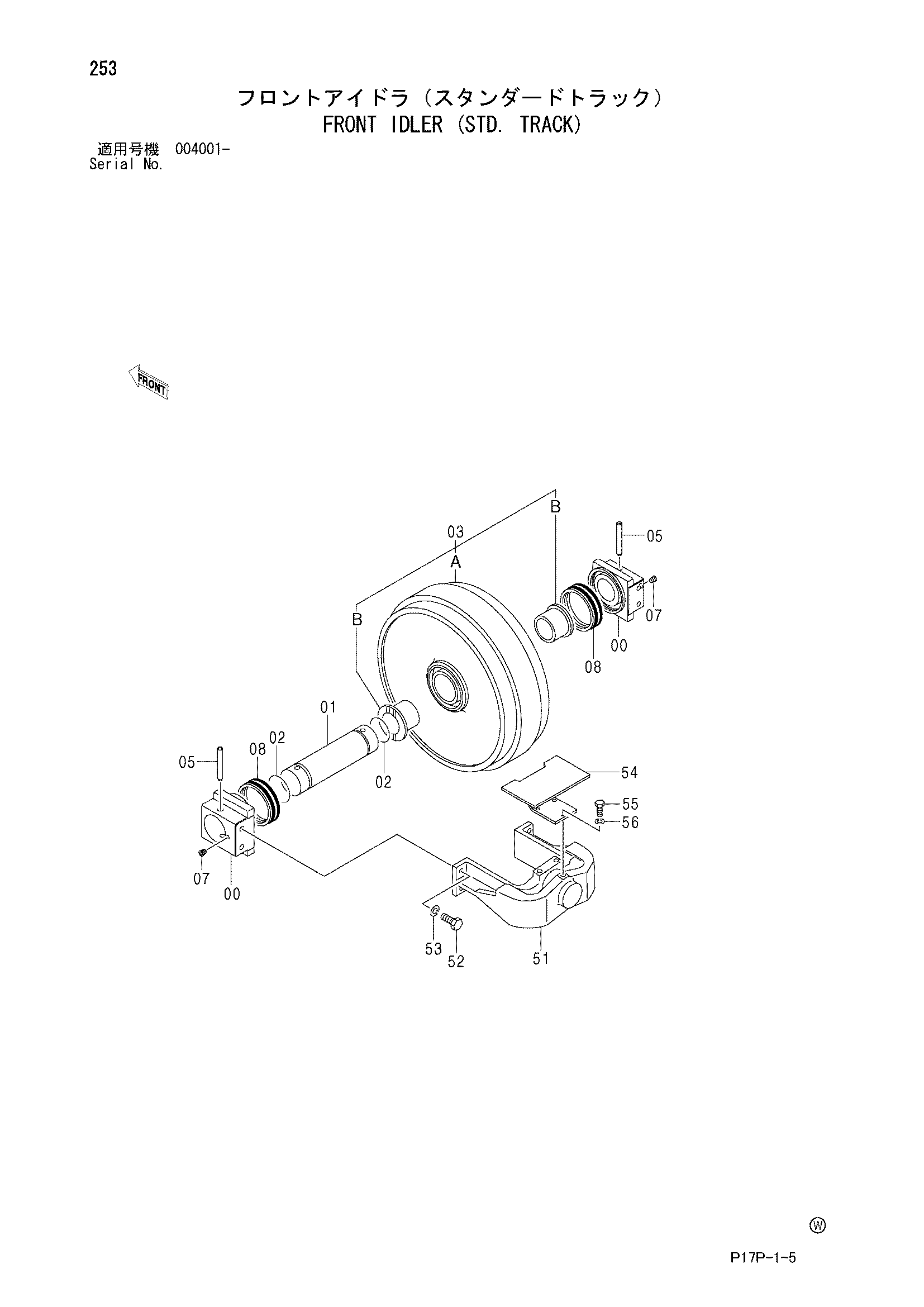

Заводская схема «Направляющее колесо (STD. гусеница)» для HITACHI ZX600. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4386651 замена: 9109489 | Направляющее колесо в сборе (IP) | 2 | |
| 9109489 | Направляющее колесо в сборе | 2 | |
| 00-08 | 2044041 замена: 9137270 | Направляющее колесо в сборе | 1 |
| 00-08 | 9137270 | Направляющее колесо в сборе | 1 |
| 00 | 2044042 замена: 1020496 | Подшипник | 2 |
| 00 | 1020496 | Подшипник | 2 |
| 01 | 3086380 замена: 2037408 | Мост | 1 |
| 01 | 2037408 | Мост | 1 |
| 02 | 3086381 замена: 4513526 | Уплотнительное кольцо | 2 |
| 02 | 4513526 | Уплотнительное кольцо | 2 |
| 03 | 3086382 замена: 9137280 | Направляющее колесо | 1 |
| 03 | 9137280 | Направляющее колесо | 1 |
| 03A | 2044043 замена: 6014654 | Направляющее колесо | 1 |
| 03A | 6014654 | Направляющее колесо | 1 |
| 03B | 3086383 замена: 3059745 | Втулка | 2 |
| 03B | 3059745 | Втулка | 2 |
| 05 | 3086370 замена: 4215452 | Палец | 2 |
| 05 | 4215452 | Палец | 2 |
| 07 | 94-2011 | Пробка | 2 |
| 08 | 3086384 замена: 4344810 | Комплект уплотнений | 2 |
| 08 | 4344810 | Комплект уплотнений | 2 |
| 51 | 2044044 замена: 2033233 | Вилка | 1 |
| 51 | 2033233 | Вилка | 1 |
| 52 | J912460 | Болт | 4 |
| 53 | A590924 | Пружинная шайба | 4 |
| 54 | 3086385 замена: 8053767 | Защитный кожух | 1 |
| 54 | 8053767 | Защитный кожух | 1 |
| 55 | J901230 | Болт | 3 |
| 56 | A590912 | Пружинная шайба | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX600 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
