Лубликате трубопроводы (средний рукоять) — HITACHI ZX600

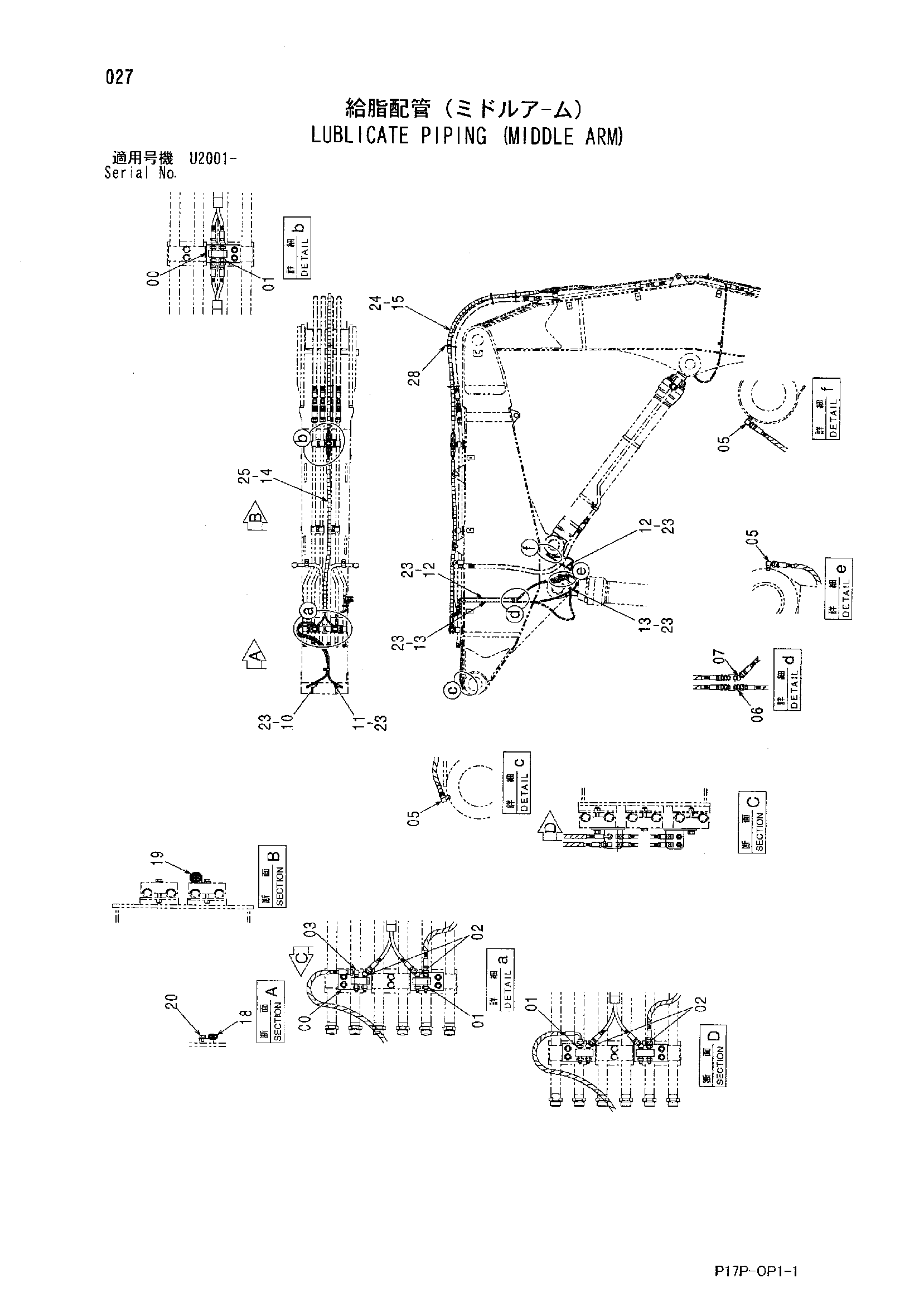

Заводская схема «Лубликате трубопроводы (средний рукоять)» для HITACHI ZX600. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9761799 | Блок | 3 |
| 01 | 4154651 | Адаптер | 19 |
| 02 | 4154655 | Угловой штуцер | 4 |
| 03 | 4154656 | Угловой штуцер | 1 |
| 05 | 4154656 | Угловой штуцер | 4 |
| 06 | 4154651 | Адаптер | 3 |
| 07 | 4154655 | Угловой штуцер | 1 |
| 10 | 4608136 | Шланг | 1 |
| 11 | 4451993 | Шланг | 1 |
| 12 | 4482928 | Шланг | 2 |
| 13 | 4609117 | Шланг | 2 |
| 14 | 4461128 | Шланг | 4 |
| 15 | 4486008 | Шланг | 4 |
| 18 | 4190292 | Зажим | 1 |
| 19 | 4190264 | Зажим | 1 |
| 20 | J271016 | Болт с шайбой | 1 |
| 20A | J901016 | Болт | 1 |
| 20B | J222010 | Шайба | 1 |
| 23 | 4327293 | Защитный кожух | 12 |
| 24 | 4487203 | Защитный кожух | 1 |
| 25 | 4487204 | Защитный кожух | 1 |
| 28 | 4121859 | Ленточный зажим | 10 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX600 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
