Основной высокий температуре трубопроводы — HITACHI ZX600

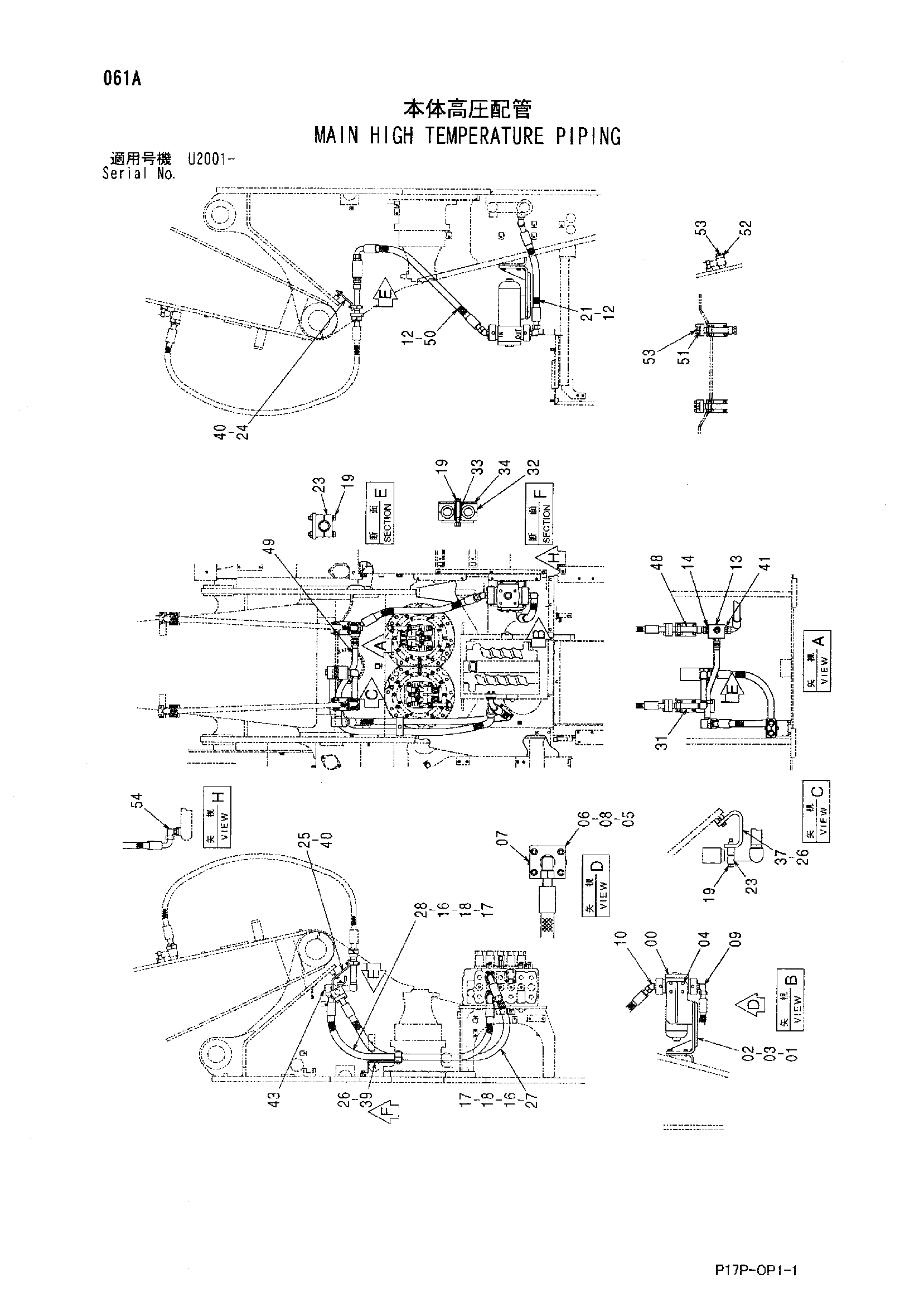

Заводская схема «Основной высокий температуре трубопроводы» для HITACHI ZX600. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4343540 | Фильтр | 1 |
| 01 | J901640 | Болт | 4 |
| 02 | 8096647 | Кронштейн | 1 |
| 03 | A590916 | Пружинная шайба | 4 |
| 04 | J271235 | Болт с шайбой | 4 |
| 04A | J901235 | Болт | 1 |
| 04B | J222012 | Шайба | 1 |
| 05 | A811100 | Уплотнительное кольцо | 2 |
| 06 | 3065589 | Фланец трубка | 2 |
| 07 | 4093624 | Пробка | 4 |
| 07A | 957366 | Уплотнительное кольцо | 1 |
| 08 | M341660 | Болт с внутренним шестигранником | 8 |
| 09 | A853300 | Угловой штуцер | 1 |
| 09A | 970860 | Уплотнительное кольцо | 1 |
| 10 | A853200 | Угловой штуцер | 1 |
| 10A | 970860 | Уплотнительное кольцо | 1 |
| 12 | 4187329 | Уплотнительное кольцо | 4 |
| 13 | 4409420 | Клапан селектор | 1 |
| 14 | 4042035 | Адаптер | 2 |
| 14A | 970860 | Уплотнительное кольцо | 1 |
| 16 | 4089703 | Разъёмный фланец | 8 |
| 17 | 4508805 | Уплотнительное кольцо | 4 |
| 18 | M341445 | Болт с внутренним шестигранником | 16 |
| 19 | J271200 | Болт с шайбой | 9 |
| 19A | J901200 | Болт | 1 |
| 19B | J222012 | Шайба | 1 |
| 21 | 4626594 | Шланг | 1 |
| 23 | 4334364 | Хомут трубки | 8 |
| 24 | 8088355 | Кронштейн | 1 |
| 25 | 8088354 | Кронштейн | 1 |
| 26 | J271230 | Болт с шайбой | 4 |
| 26A | J901230 | Болт | 1 |
| 26B | J222012 | Шайба | 1 |
| 27 | 4631851 | Шланг | 1 |
| 28 | 4631852 | Шланг | 1 |
| 31 | 8099399 | Трубка | 1 |
| 32 | 4215878 | Хомут шланга | 2 |
| 33 | 4215879 | Проставка | 1 |
| 34 | 4215880 | Пластина | 1 |
| 37 | 9763891 | Кронштейн | 1 |
| 39 | 8065849 | Кронштейн | 1 |
| 40 | J271240 | Болт с шайбой | 4 |
| 40A | J901240 | Болт | 1 |
| 40B | J222012 | Шайба | 1 |
| 41 | A853100 | Адаптер | 1 |
| 41A | 970860 | Уплотнительное кольцо | 1 |
| 43 | A885008 | Пробка | 1 |
| 43A | 4506429 | Уплотнительное кольцо | 1 |
| 48 | 9764069 | Трубка | 1 |
| 49 | 8099843 | Трубка | 1 |
| 50 | 4474229 | Шланг | 1 |
| 51 | 4199396 | Крышка | 2 |
| 52 | 4199393 | Крышка | 2 |
| 53 | 94-2023 | Пробка | 4 |
| 54 | A853300 | Угловой штуцер | 1 |
| 54A | 970860 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX600 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
