Автоматический. смазка система (BE стрела 6.6m) — HITACHI ZX600

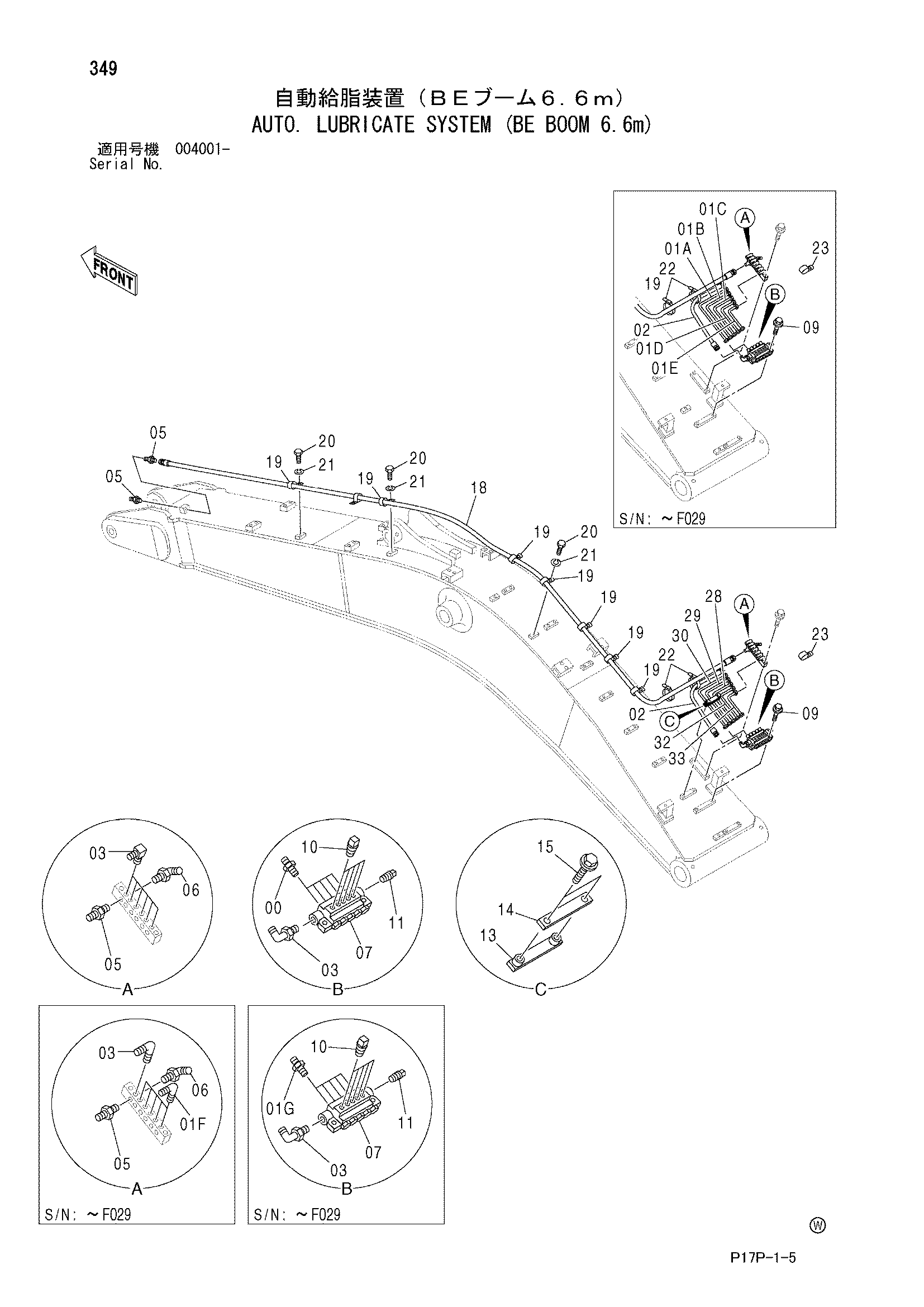

Заводская схема «Автоматический. смазка система (BE стрела 6.6m)» для HITACHI ZX600. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4367300 | Адаптер | 5 |
| 01A-G | 9215821 | Трубка в сборе | 1 |
| 01A | 4462556 | Трубка | 1 |
| 01B | 4462557 | Трубка | 1 |
| 01C | 4462558 | Трубка | 1 |
| 01D | 4462559 | Трубка | 1 |
| 01E | 4462560 | Трубка | 1 |
| 01F | 4130175 | Штуцер трубки | 5 |
| 01G | 4130168 | Штуцер трубки | 5 |
| 02 | 4476689 | Шланг | 1 |
| 02 | 4207318 | Шланг | 1 |
| 03 | 4154656 | Угловой штуцер | 2 |
| 03 | 4154656 | Угловой штуцер | 7 |
| 05 | 4215650 | Адаптер | 3 |
| 06 | 4154657 | Угловой штуцер | 1 |
| 07 | 4476337 | Клапан дивидер | 1 |
| 09 | J010830 | Болт с шайбой | 2 |
| 09 | J260830 замена: J900830 | Болт с шайбой | 2 |
| 10 | 94-2021 | Пробка | 5 |
| 11 | 94-2022 | Пробка | 1 |
| 13 | 9760736 | Хомут | 1 |
| 14 | 9760738 | Хомут | 1 |
| 15 | J011060 | Болт с шайбой | 2 |
| 15 | J271060 замена: J901060 | Болт с шайбой | 2 |
| 18 | 4426291 | Шланг | 1 |
| 19 | 4190274 | Зажим | 9 |
| 20 | J901016 | Болт | 3 |
| 21 | A590910 | Пружинная шайба | 3 |
| 22 | 4121859 | Ленточный зажим | 2 |
| 23 | 4190263 | Зажим | 1 |
| 28 | 4305747 | Шланг | 1 |
| 29 | 4203161 | Шланг | 1 |
| 30 | 4209727 | Шланг | 1 |
| 32 | 4607461 | Шланг | 1 |
| 33 | 4607460 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX600 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
