Наклон кабина трубопроводы <600> — HITACHI ZX600

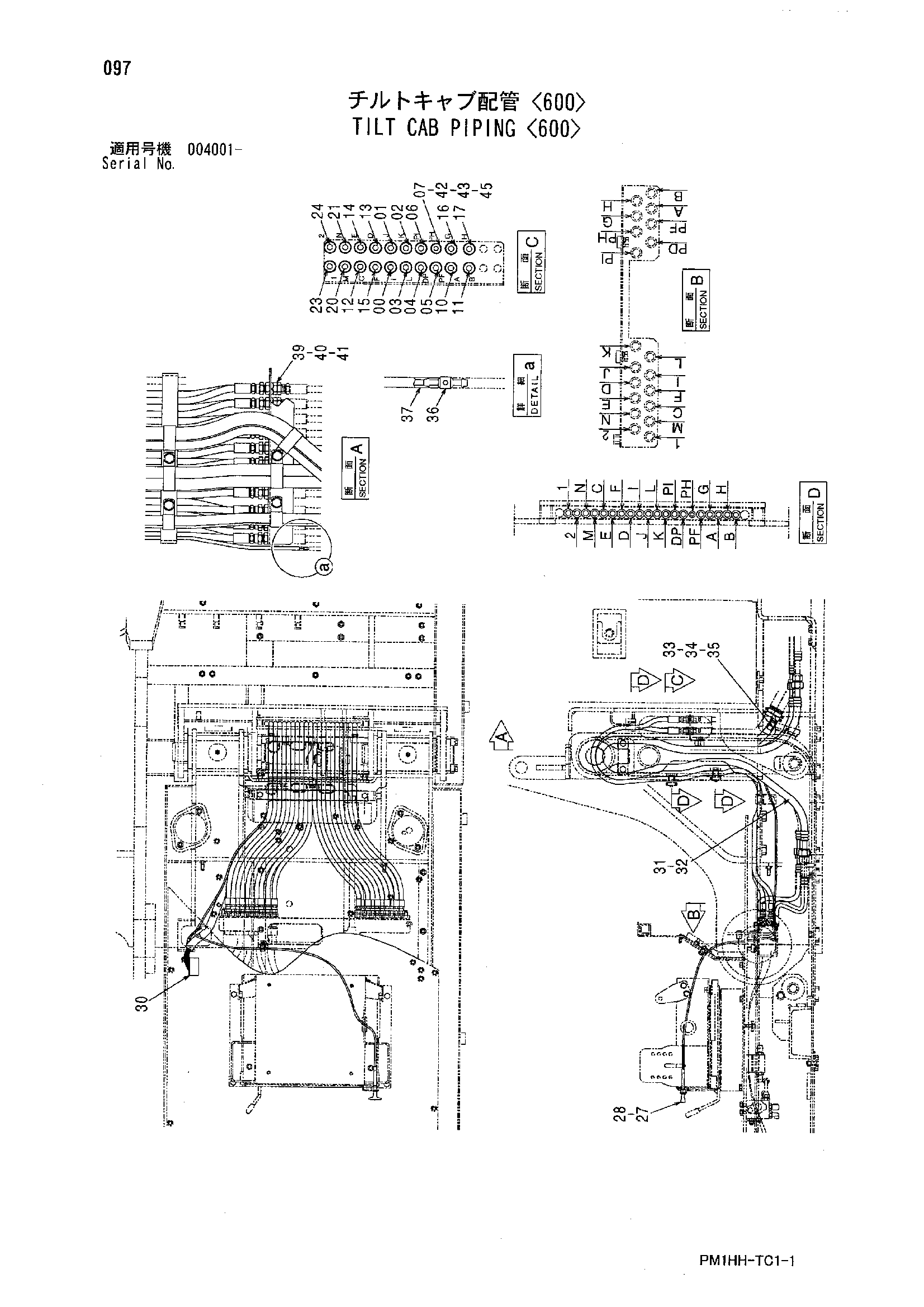

Заводская схема «Наклон кабина трубопроводы <600>» для HITACHI ZX600. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4611947 | Шланг | 1 |
| 01 | 4611966 | Шланг | 1 |
| 02 | 4608038 | Шланг | 1 |
| 03 | 4608039 | Шланг | 1 |
| 04 | 4611967 | Шланг | 1 |
| 05 | 4611968 | Шланг | 1 |
| 06 | 4611970 | Шланг | 1 |
| 07 | 4611168 | Шланг | 1 |
| 10 | 4320026 | Шланг | 1 |
| 11 | 4463088 | Шланг | 1 |
| 12 | 4442266 | Шланг | 1 |
| 13 | 4277481 | Шланг | 1 |
| 14 | 4465555 | Шланг | 1 |
| 15 | 4277483 | Шланг | 1 |
| 16 | 4277479 | Шланг | 1 |
| 17 | 4447637 | Шланг | 1 |
| 20 | 4611169 | Шланг | 1 |
| 21 | 4381210 | Шланг | 1 |
| 23 | 4607783 | Шланг | 1 |
| 24 | 4607785 | Шланг | 1 |
| 27 | 4458032 | Трос управления | 1 |
| 28 | 4431090 | Разъём | 1 |
| 30 | 2048440 | Жгут проводов | 1 |
| 31 | 4486261 | Шланг | 1 |
| 32 | 4486260 | Шланг | 1 |
| 33 | 4486647 | Водяной шланг | 1 |
| 34 | 4486648 | Водяной шланг | 1 |
| 35 | 4347396 | Соединение трубка | 2 |
| 36 | 4514699 | Хомут шланга | 4 |
| 37 | 4338764 | Виниловый шланг | 1 |
| 38 | 4327293 | Защитный кожух | 50 |
| 39 | 4202532 | Адаптер | 21 |
| 40 | A590914 | Пружинная шайба | 21 |
| 41 | 4202531 | Гайка | 21 |
| 42 | 4248117 | Адаптер | 1 |
| 43 | A590914 | Пружинная шайба | 1 |
| 45 | 4209198 | Гайка | 1 |
| 46 | 4218441 | Шланг | 3 |
| 47 | 4631920 | Пластина | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX600 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
