Крышка (2) — HITACHI ZX600

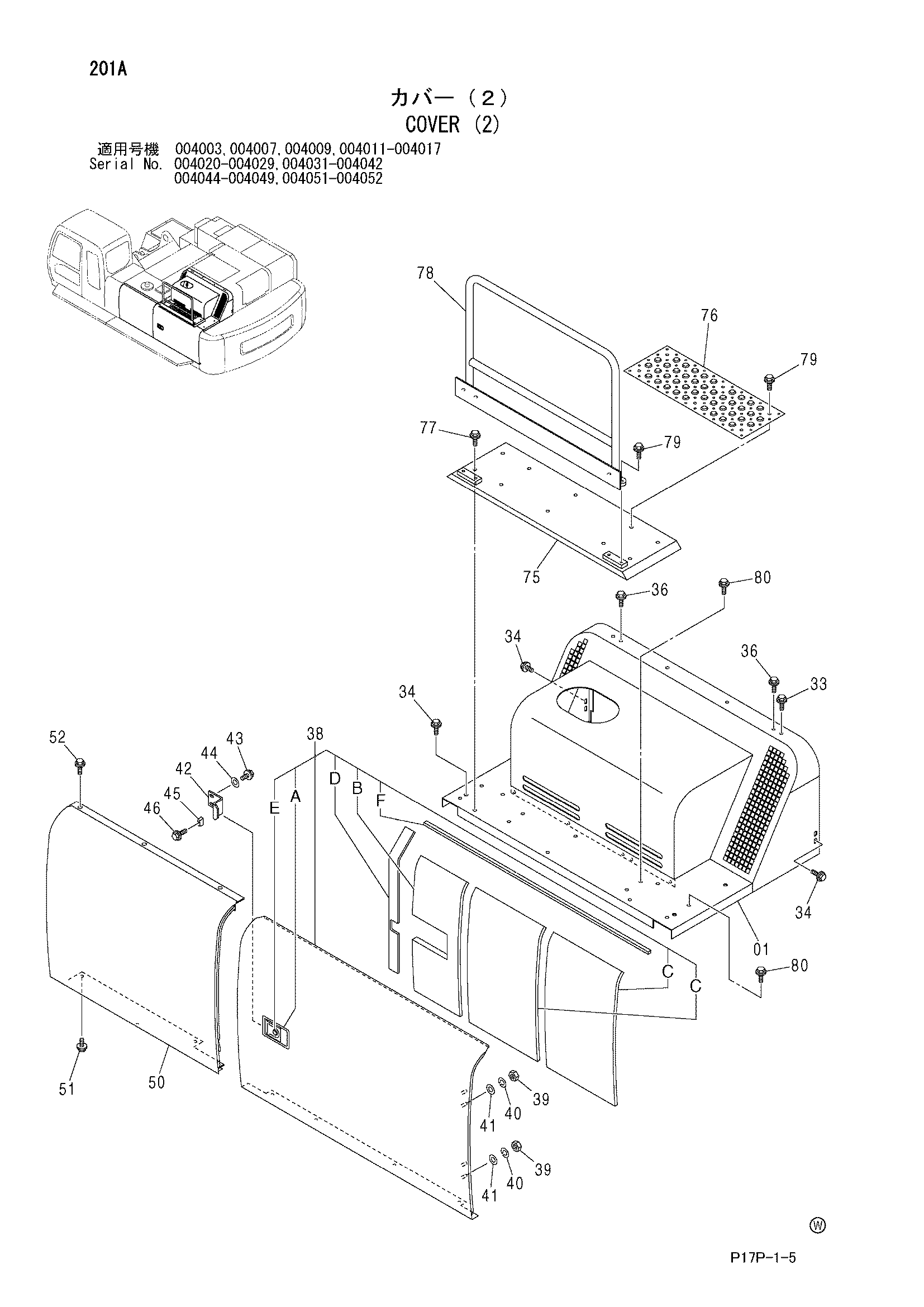

Заводская схема «Крышка (2)» для HITACHI ZX600. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 5007853 | Крышка | 1 |
| 33 | J021255 | Болт с шайбой | 4 |
| 33 | J271255 замена: J901255 | Болт с шайбой | 4 |
| 34 | J021230 | Болт с шайбой | 8 |
| 34 | J271230 замена: J901230 | Болт с шайбой | 8 |
| 36 | J011225 | Болт с шайбой | 2 |
| 36 | J271225 замена: J901225 | Болт с шайбой | 2 |
| 38 | 5007773 | Дверь | 1 |
| 38A | 4409447 | Замок | 1 |
| 38B | 4446551 | Резиновая прокладка | 1 |
| 38C | 4456252 | Резиновая прокладка | 2 |
| 38D | 4425575 | Резиновая прокладка | 1 |
| 38E | 4409396 | Гидроцилиндр. блокировка | 1 |
| 38F | 4462413 | Резиновая прокладка | 1 |
| 39 | J950012 | Гайка | 4 |
| 40 | A590912 | Пружинная шайба | 4 |
| 41 | J222012 | Шайба | 4 |
| 42 | 4446694 | Ограничитель | 1 |
| 43 | J011235 | Болт с шайбой | 2 |
| 43 | J271235 замена: J901235 | Болт с шайбой | 2 |
| 44 | 4249324 | Шайба | 2 |
| 45 | 4424157 | Ограничитель | 1 |
| 46 | J020640 | Болт с шайбой | 1 |
| 46 | J260640 замена: J900640 | Болт с шайбой | 1 |
| 50 | 5007772 | Крышка | 1 |
| 51 | J021230 | Болт с шайбой | 2 |
| 51 | J271230 замена: J901230 | Болт с шайбой | 2 |
| 52 | J031230 | Болт с шайбой | 3 |
| 52 | J281225 замена: J901225 | Болт с шайбой | 3 |
| 75 | 8086390 | Ступень | 1 |
| 76 | 3091338 | Крышка | 1 |
| 77 | J021265 | Болт с шайбой | 6 |
| 77 | J271265 замена: J901265 | Болт с шайбой | 6 |
| 78 | 7041196 | Поручень | 1 |
| 79 | J021235 | Болт с шайбой | 8 |
| 79 | J271230 замена: J901230 | Болт с шайбой | 8 |
| 80 | J031235 | Болт с шайбой | 8 |
| 80 | J281235 замена: J901235 | Болт с шайбой | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX600 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
