Основные гидролинии (гидромолот) — HITACHI ZX600

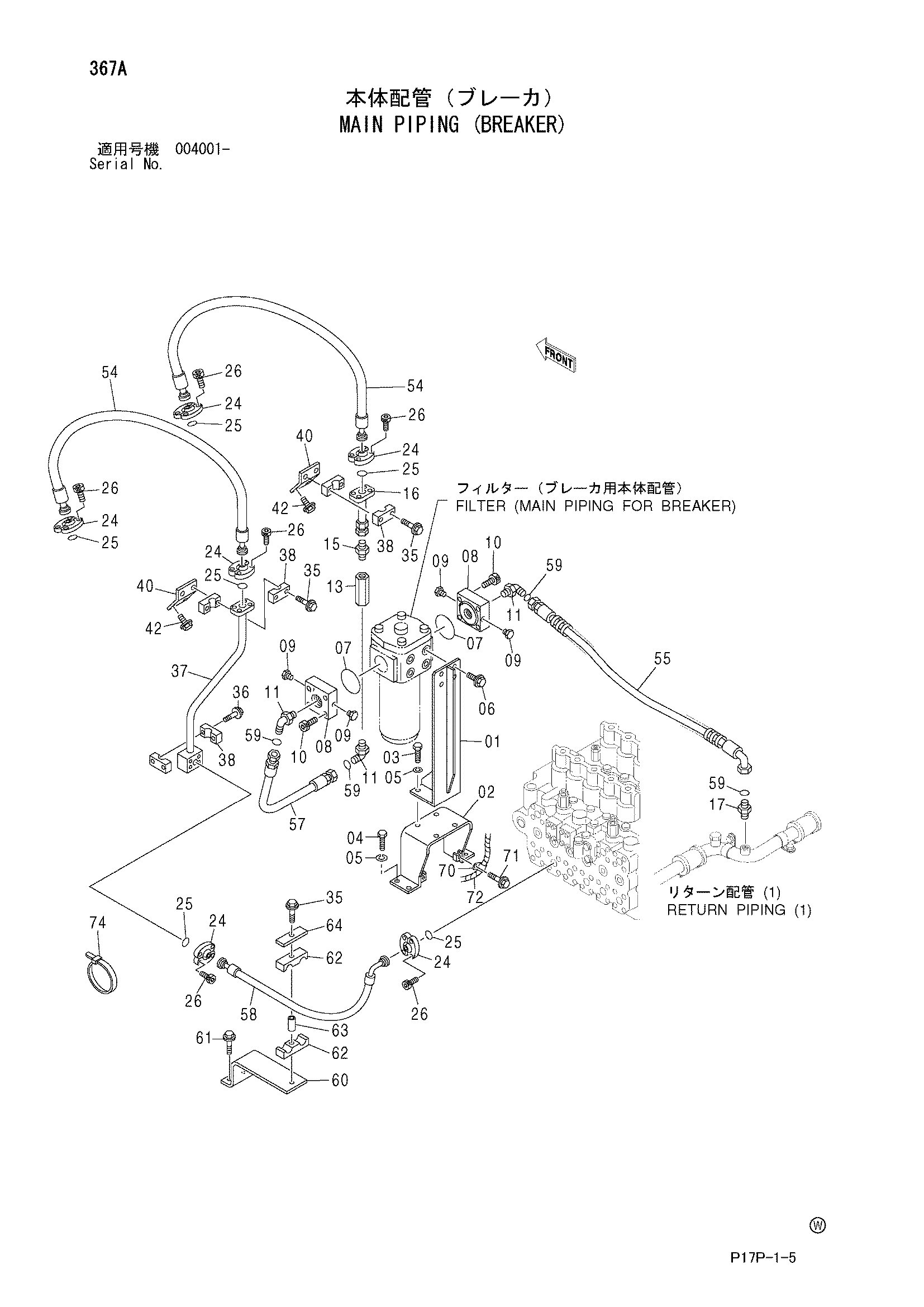

Заводская схема «Основные гидролинии (гидромолот)» для HITACHI ZX600. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	8061396	Кронштейн	1
02	8065850	Кронштейн	1
03	J901665	Болт	4
04	J901640	Болт	4
05	A590916	Пружинная шайба	8
06	J011235	Болт с шайбой	4
06	J271235 замена: J901235	Болт с шайбой	4
07	A811100	Уплотнительное кольцо	2
08	3065589	Фланец трубка	2
09	4093624	Пробка	4
09A	957366	Уплотнительное кольцо	1
10	M341660	Болт с внутренним шестигранником	8
11	A853300	Угловой штуцер	3
11A	970860	Уплотнительное кольцо	1
13	4384215	Разъём	1
15	4042035	Адаптер	1
15A	970860	Уплотнительное кольцо	1
16	9746478	Трубка	1
17	A853100	Адаптер	1
17A	970860	Уплотнительное кольцо	1
24	4089703	Разъёмный фланец	12
25	4508805	Уплотнительное кольцо	6
26	M341445	Болт с внутренним шестигранником	24
35	J011295	Болт с шайбой	5
35	J271295 замена: J901295	Болт с шайбой	5
36	J011290	Болт с шайбой	2
36	J271290 замена: J901290	Болт с шайбой	2
37	8065847	Трубка	1
38	4334364	Хомут трубки	6
40	8088355	Кронштейн	2
42	J011240	Болт с шайбой	4
42	J271240 замена: J901240	Болт с шайбой	4
54	4344300	Шланг	2
55	4482846	Шланг	1
57	4457580	Шланг	1
58	4354222	Шланг	1
59	4187329	Уплотнительное кольцо	4
60	8065849	Кронштейн	1
61	J011030	Болт с шайбой	2
61	J271030 замена: J901030	Болт с шайбой	2
62	4215878	Хомут шланга	2
63	4215879	Проставка	1
64	4215880	Пластина	1
70	4190277	Зажим	1
71	J011022	Болт с шайбой	1
71	J271025 замена: J901025	Болт с шайбой	1
72	4327293	Защитный кожух	6
74	4055312	Ленточный зажим	5

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI ZX600 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
