Рукоять трубопроводы — HITACHI ZX600

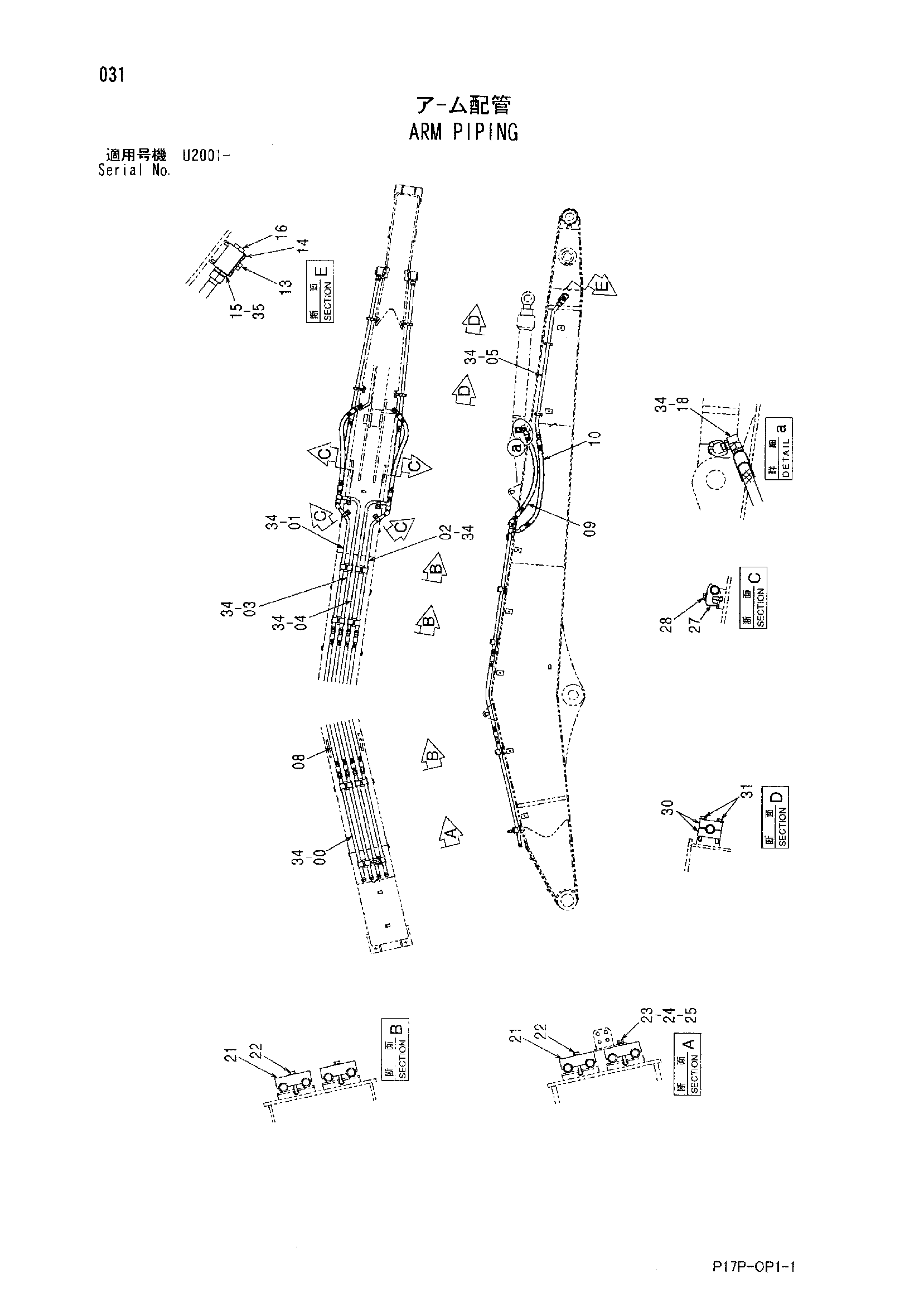

Заводская схема «Рукоять трубопроводы» для HITACHI ZX600. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9764594 | Трубка | 4 |
| 01 | 8101169 | Трубка | 1 |
| 02 | 8101170 | Трубка | 1 |
| 03 | 8101171 | Трубка | 1 |
| 04 | 8101172 | Трубка | 1 |
| 05 | 9764595 | Трубка | 2 |
| 08 | 4286851 | Шланг | 4 |
| 09 | 4639541 | Шланг | 2 |
| 10 | 4477206 | Шланг | 2 |
| 13 | 4447675 | Запорный клапан | 2 |
| 14 | J271085 | Болт с шайбой | 4 |
| 14A | J901085 | Болт | 1 |
| 14B | J222010 | Шайба | 1 |
| 15 | 4205196 | Адаптер | 2 |
| 15A | 4506429 | Уплотнительное кольцо | 1 |
| 16 | 4113926 | Пробка | 2 |
| 16A | 4506429 | Уплотнительное кольцо | 1 |
| 18 | 4205391 | Угловой штуцер | 2 |
| 18A | 4506424 | Уплотнительное кольцо | 1 |
| 21 | 4487201 | Хомут трубки | 8 |
| 22 | J271280 | Болт с шайбой | 14 |
| 22A | J901280 | Болт | 1 |
| 22B | J222012 | Шайба | 1 |
| 23 | J901290 | Болт | 2 |
| 24 | A590112 | Плоская шайба | 2 |
| 25 | A590912 | Пружинная шайба | 2 |
| 27 | 4190127 | Хомут трубки | 4 |
| 28 | J271265 | Болт с шайбой | 4 |
| 28A | J901265 | Болт | 1 |
| 28B | J222012 | Шайба | 1 |
| 30 | 4334363 | Хомут трубки | 8 |
| 31 | J271285 | Болт с шайбой | 8 |
| 31A | J901285 | Болт | 1 |
| 31B | J222012 | Шайба | 1 |
| 34 | 4187328 | Уплотнительное кольцо | 20 |
| 35 | 4187329 | Уплотнительное кольцо | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX600 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
