Пилотные гидролинии (4) — HITACHI ZX600

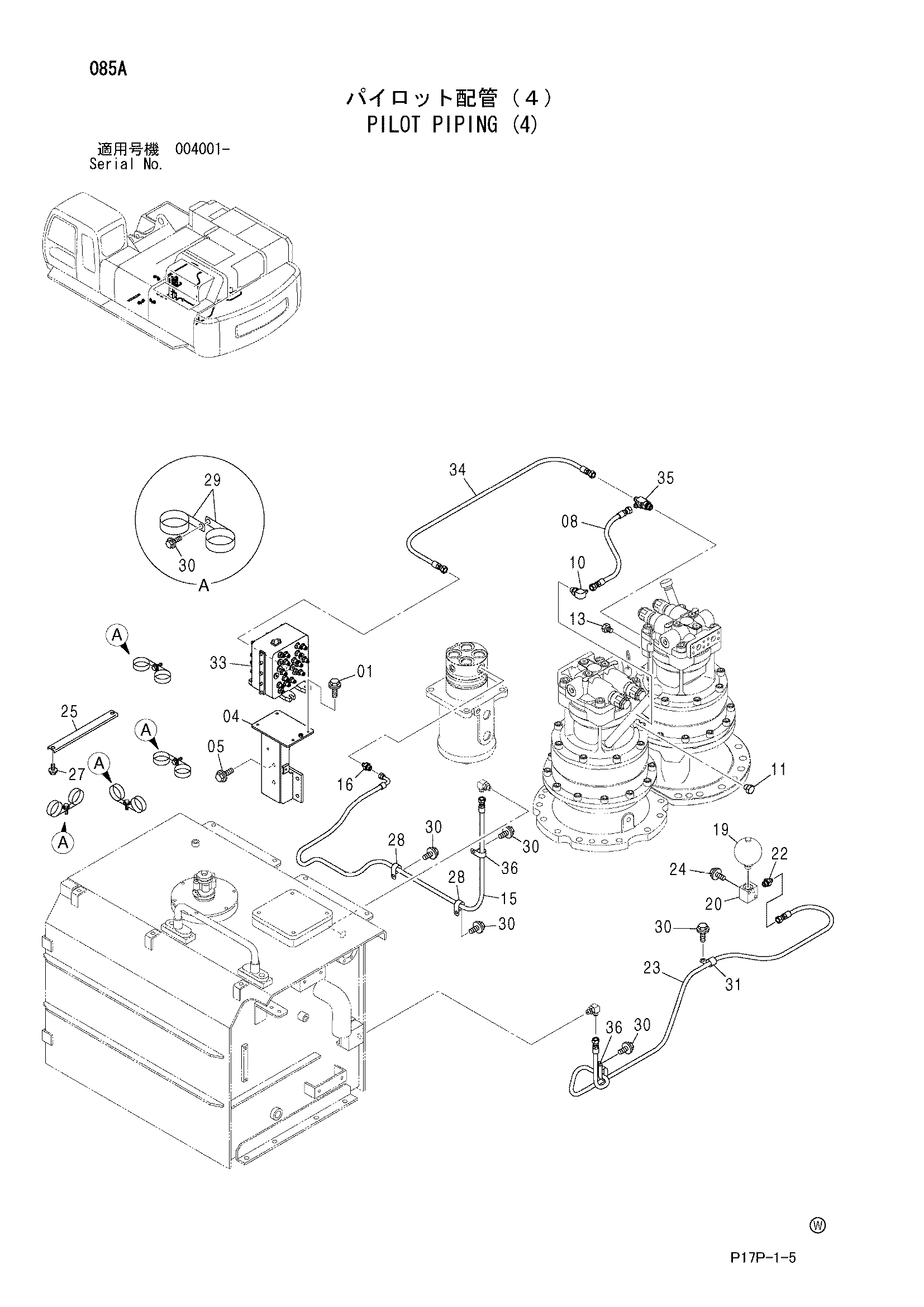

Заводская схема «Пилотные гидролинии (4)» для HITACHI ZX600. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | J021040 | Болт с шайбой | 4 |
| 01 | J271040 замена: J901040 | Болт с шайбой | 4 |
| 04 | 7040508 | Кронштейн | 1 |
| 05 | J011230 | Болт с шайбой | 4 |
| 05 | J271230 замена: J901230 | Болт с шайбой | 4 |
| 08 | 4451816 | Шланг (BKC) | 1 |
| 10 | A852322 | Угловой штуцер | 1 |
| 10A | 957366 | Уплотнительное кольцо | 1 |
| 11 | A852122 | Адаптер | 1 |
| 11A | 957366 | Уплотнительное кольцо | 1 |
| 13 | A885002 | Пробка | 1 |
| 13A | 957366 | Уплотнительное кольцо | 1 |
| 15 | 4455444 | Шланг (SB) | 1 |
| 16 | A852133 | Адаптер | 1 |
| 16A | 4509180 | Уплотнительное кольцо | 1 |
| 19 | 4195978 | Гидроаккумулятор | 1 |
| 19A | 954493 | Уплотнительное кольцо | 1 |
| 20 | 3036998 | Блок | 1 |
| 22 | A852123 | Адаптер | 1 |
| 22A | 957366 | Уплотнительное кольцо | 1 |
| 23 | 4453229 | Шланг (A) | 1 |
| 24 | J011055 | Болт с шайбой | 2 |
| 24 | J271055 замена: J901055 | Болт с шайбой | 2 |
| 25 | 4425177 | Хомут шланга | 1 |
| 27 | J021020 | Болт с шайбой | 2 |
| 27 | J271020 замена: J901020 | Болт с шайбой | 2 |
| 28 | 4190264 | Зажим | 2 |
| 29 | 4190265 | Зажим | 8 |
| 30 | J011022 | Болт с шайбой | 9 |
| 30 | J271020 замена: J901020 | Болт с шайбой | 9 |
| 31 | 4190253 | Зажим | 1 |
| 33 | 4470661 | Челночный клапан | 1 |
| 34 | 4469375 | Шланг (SH) | 1 |
| 35 | 4219346 | Тройник | 1 |
| 35A | 957366 | Уплотнительное кольцо | 1 |
| 36 | 4190282 | Зажим | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX600 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
