Пилотные гидролинии (2-1) — HITACHI ZX600

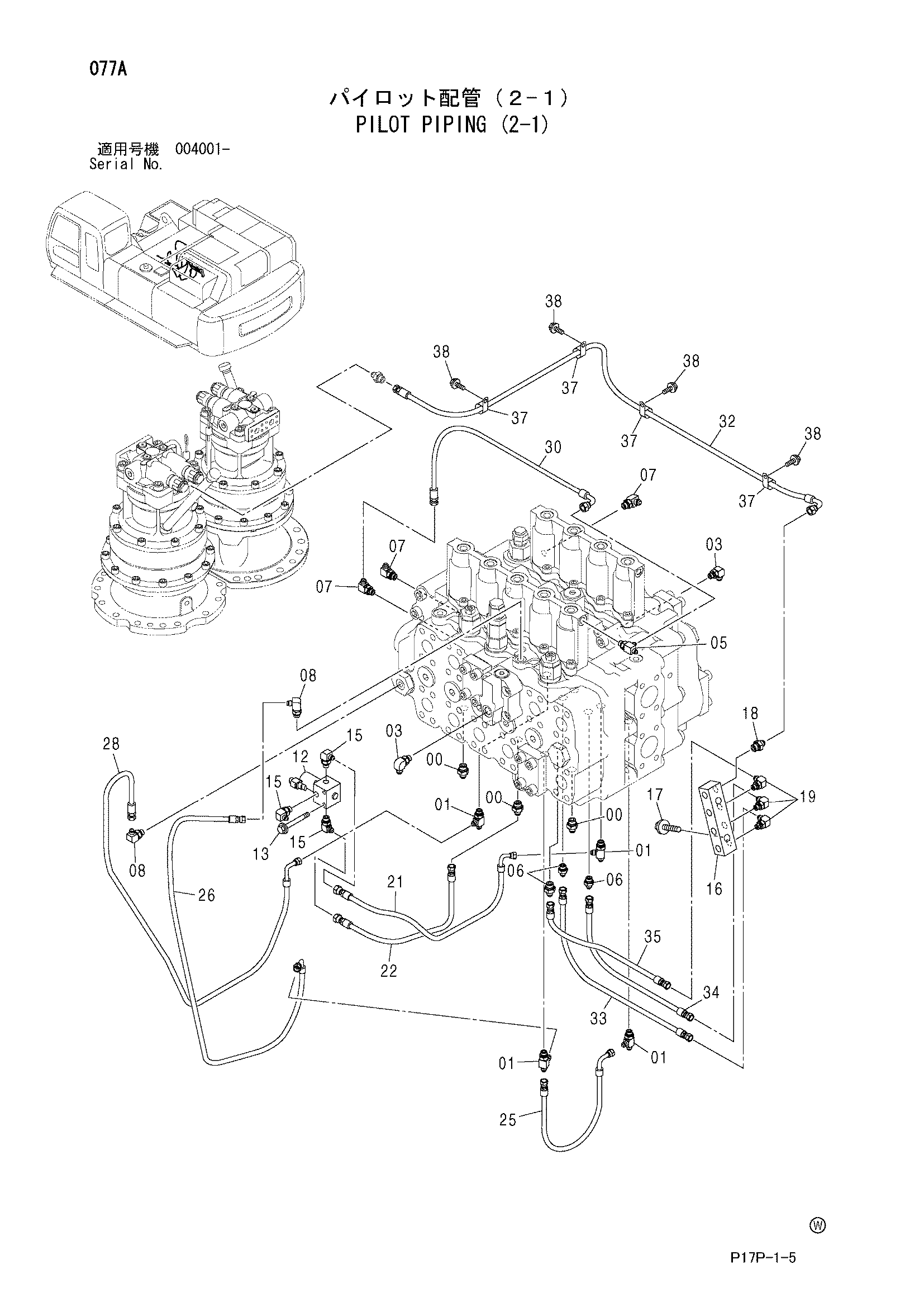

Заводская схема «Пилотные гидролинии (2-1)» для HITACHI ZX600. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | A852133 | Адаптер | 3 |
| 00A | 4509180 | Уплотнительное кольцо | 1 |
| 01 | A852433 | Тройник | 4 |
| 01A | 4509180 | Уплотнительное кольцо | 1 |
| 03 | A852333 | Угловой штуцер | 2 |
| 03A | 4509180 | Уплотнительное кольцо | 1 |
| 05 | A852422 | Тройник | 1 |
| 05A | 957366 | Уплотнительное кольцо | 1 |
| 06 | A852122 | Адаптер | 3 |
| 06A | 957366 | Уплотнительное кольцо | 1 |
| 07 | A852322 | Угловой штуцер | 3 |
| 07A | 957366 | Уплотнительное кольцо | 1 |
| 08 | A852323 | Угловой штуцер | 2 |
| 08A | 957366 | Уплотнительное кольцо | 1 |
| 12 | 4261289 | Электромагнитный клапан | 1 |
| 13 | J010860 | Болт с шайбой | 2 |
| 13 | J260860 замена: J900860 | Болт с шайбой | 2 |
| 15 | A852323 | Угловой штуцер | 3 |
| 15A | 957366 | Уплотнительное кольцо | 1 |
| 16 | 4451778 | Блок | 1 |
| 17 | J011055 | Болт с шайбой | 2 |
| 17 | J271055 замена: J901055 | Болт с шайбой | 2 |
| 18 | A852122 | Адаптер | 1 |
| 18A | 957366 | Уплотнительное кольцо | 1 |
| 19 | A852322 | Угловой штуцер | 3 |
| 19A | 957366 | Уплотнительное кольцо | 1 |
| 21 | 4454898 | Шланг (1A) | 1 |
| 22 | 4454899 | Шланг (1B) | 1 |
| 25 | 4449629 | Шланг (4A) | 1 |
| 26 | 4449630 | Шланг (4B) | 1 |
| 28 | 4449632 | Шланг (7A) | 1 |
| 30 | 4437412 | Шланг (D51) | 1 |
| 32 | 4454900 | Шланг (PS) | 1 |
| 33 | 4451816 | Шланг (BKC) | 1 |
| 34 | 4451817 | Шланг (BMU) | 1 |
| 35 | 4451818 | Шланг (AMC) | 1 |
| 37 | 4190272 | Зажим | 4 |
| 38 | J011020 | Болт с шайбой | 4 |
| 38 | J271020 замена: J901020 | Болт с шайбой | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX600 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
