Пилотные гидролинии (1) — HITACHI ZX600

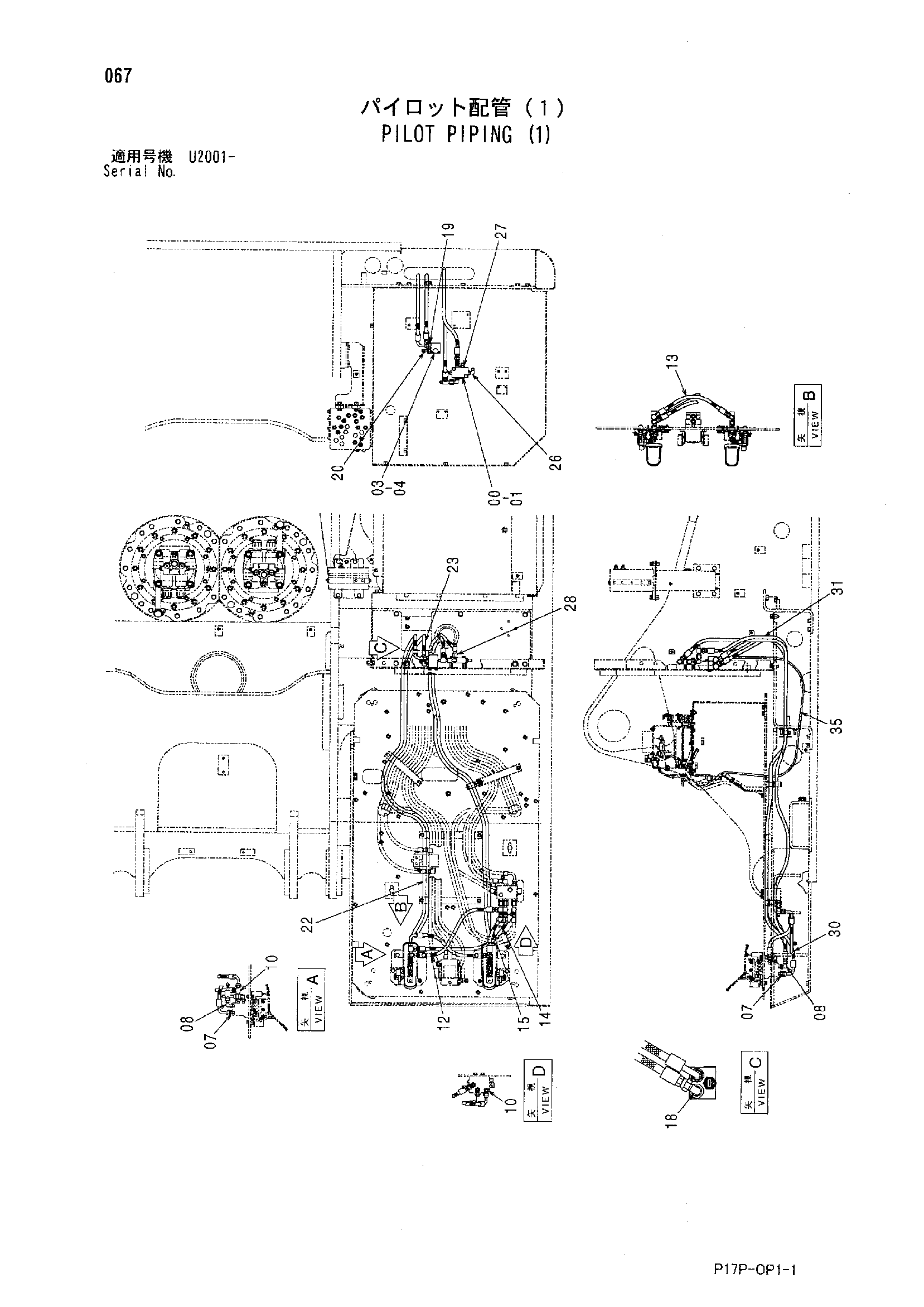

Заводская схема «Пилотные гидролинии (1)» для HITACHI ZX600. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4411004 | Челночный клапан | 1 |
| 01 | J260850 | Болт с шайбой | 2 |
| 01A | J900850 | Болт | 1 |
| 01B | A590108 | Плоская шайба | 1 |
| 03 | 4330230 | Челночный клапан | 1 |
| 04 | J260816 | Болт с шайбой | 2 |
| 04A | J900816 | Болт | 1 |
| 04B | A590108 | Плоская шайба | 1 |
| 07 | A852123 | Адаптер | 4 |
| 07A | 957366 | Уплотнительное кольцо | 1 |
| 08 | A852323 | Угловой штуцер | 4 |
| 08A | 957366 | Уплотнительное кольцо | 1 |
| 10 | 4246672 | Соединительный штуцер | 4 |
| 12 | 4474673 | Шланг | 1 |
| 13 | 4489623 | Шланг | 1 |
| 14 | 4451924 | Шланг | 1 |
| 15 | 4487172 | Шланг | 1 |
| 18 | A852333 | Угловой штуцер | 1 |
| 18A | 4509180 | Уплотнительное кольцо | 1 |
| 19 | A852133 | Адаптер | 1 |
| 19A | 4509180 | Уплотнительное кольцо | 1 |
| 20 | 4436535 | Датчик давления | 1 |
| 20A | 957366 | Уплотнительное кольцо | 1 |
| 22 | 4452381 | Шланг | 1 |
| 23 | 4606150 | Шланг | 1 |
| 26 | A852323 | Угловой штуцер | 4 |
| 26A | 957366 | Уплотнительное кольцо | 1 |
| 27 | A852123 | Адаптер | 1 |
| 27A | 957366 | Уплотнительное кольцо | 1 |
| 28 | 4246672 | Соединительный штуцер | 2 |
| 30 | 4613826 | Шланг | 1 |
| 31 | 4450021 | Шланг | 1 |
| 35 | 4470500 | Жгут проводов | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX600 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
