Средний рукоять — HITACHI ZX600

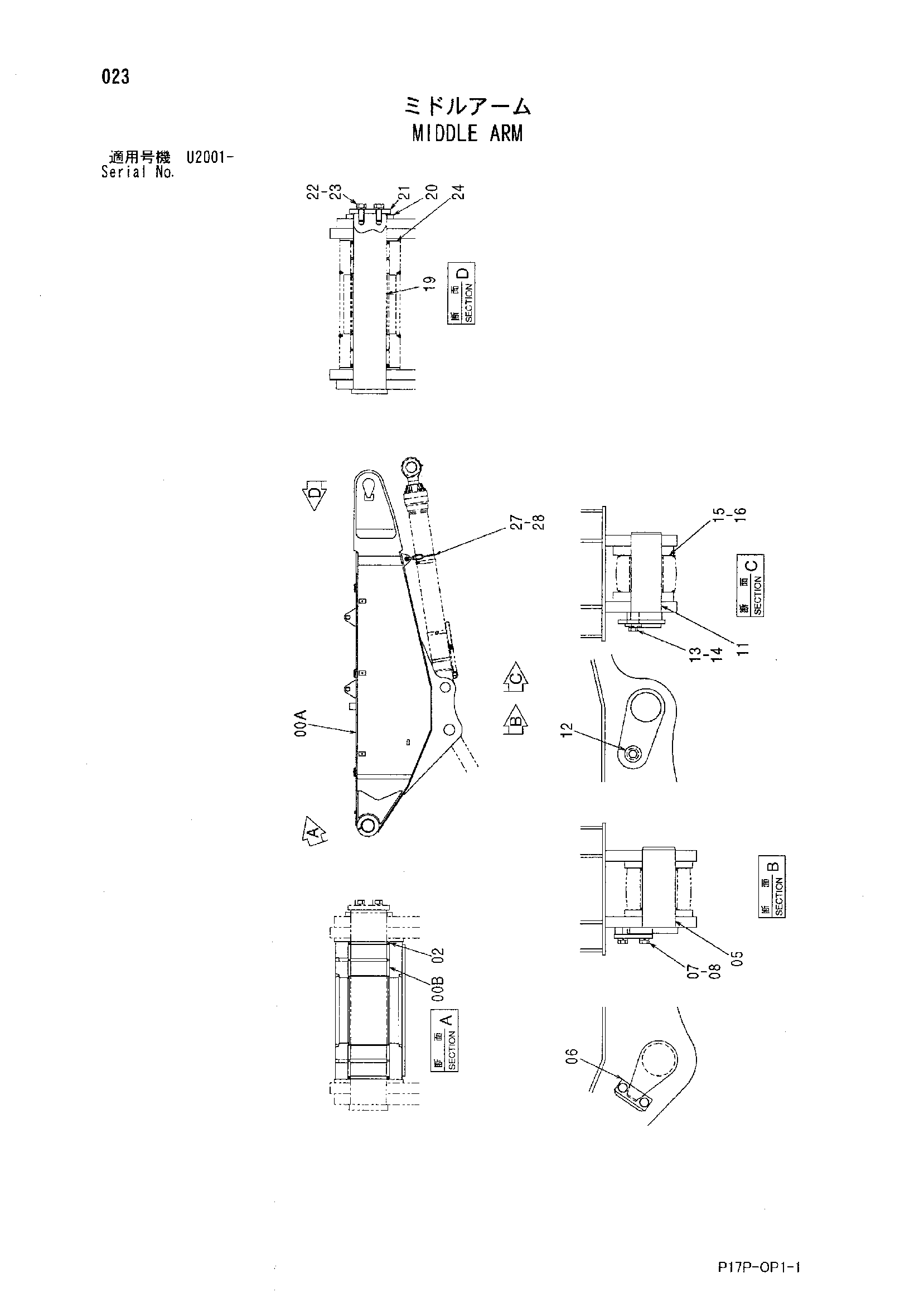

Заводская схема «Средний рукоять» для HITACHI ZX600. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00A-B | 7048804 | Рукоять средний | 1 |
| 00A | 7048802 | Рукоять средний | 1 |
| 00B | 3060580 | Втулка | 2 |
| 02 | 4251767 | Пылезащитное уплотнение | 2 |
| 05 | 8053519 | Палец | 1 |
| 06 | 4122729 | Пластина | 1 |
| 07 | A590920 | Пружинная шайба | 2 |
| 08 | J912045 | Болт | 2 |
| 11 | 8101147 | Палец | 1 |
| 12 | 4441471 | Пластина | 1 |
| 13 | J921840 | Болт | 1 |
| 14 | J257218 | Пружинная шайба | 1 |
| 15 | 4445636 | Упорная пластина 2.0mm | 1 |
| 16 | 4445635 | Упорная пластина 1.0mm | 2 |
| 19 | 8043311 | Палец | 1 |
| 20 | 4040931 | Шайба | 1 |
| 21 | 4206989 | Ограничитель | 1 |
| 22 | A590920 | Пружинная шайба | 3 |
| 23 | J912050 | Болт | 3 |
| 24 | 4232239 | Регулировочная шайба 1.2mm | 2 |
| 27 | 4638441 | Канат провод | 1 |
| 28 | 4048482 | Серьга | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX600 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
