Электрооборудование (6) — HITACHI ZX600

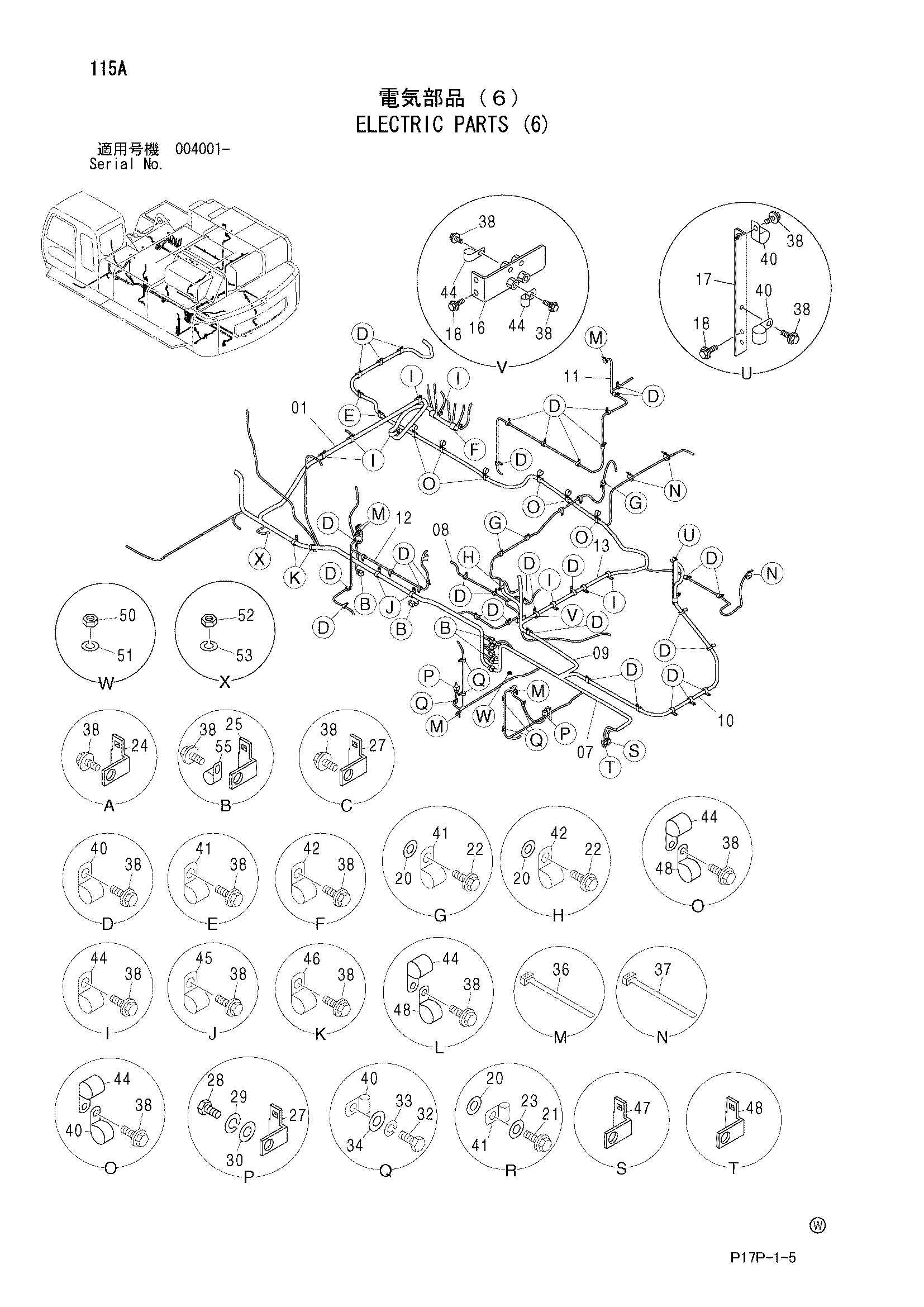

Заводская схема «Электрооборудование (6)» для HITACHI ZX600. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	1030243	Жгут проводов провод (основной)	1
07	2047517	Жгут проводов провод (насос)	1
08	3093046	Жгут проводов	1
09	2047508	Жгут проводов провод (двигатель: 1)	1
09	2049711	Жгут проводов провод (двигатель: 1)	1
10	3094363	Жгут проводов провод (двигатель: 2)	1
11	3092898	Жгут проводов	1
12	3092437	Жгут проводов провод (гидробак)	1
13	4469404	Жгут проводов	1
16	9756816	Кронштейн	1
17	9756826	Кронштейн	1
18	J011020	Болт с шайбой	4
18	J271020 замена: J901020	Болт с шайбой	4
20	4322539	Проставка	7
21	J011000	Болт с шайбой	2
21	J271000 замена: J901000	Болт с шайбой	2
22	J011035	Болт с шайбой	5
22	J271035 замена: J901035	Болт с шайбой	5
23	J222010	Шайба	2
24	4418301	Кронштейн	1
25	4448037	Кронштейн	5
27	4336874	Кронштейн	4
28	J900612	Болт	4
29	A590906	Пружинная шайба	4
30	A590106	Плоская шайба	4
32	J900814 замена: J900816	Болт	7
32	J900816	Болт	7
33	A590908	Пружинная шайба	7
34	A590108	Плоская шайба	7
36	4055311	Ленточный зажим	13
37	4055312	Ленточный зажим	7
38	J011020	Болт с шайбой	80
38	J271020 замена: J901020	Болт с шайбой	80
40	4190261	Зажим (10)	54
41	4190275	Зажим (14)	11
42	4190273	Зажим (18)	7
44	4190263	Зажим (25)	20
45	4192035	Зажим (28)	2
46	4190264	Зажим (35)	3
47	4257159	Кронштейн	1
48	4336875	Кронштейн	1
50	J950014	Гайка	1
51	A590914	Пружинная шайба	1
52	J950010	Гайка	1
53	A590910	Пружинная шайба	1
55	4190282	Зажим (18X2)	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI ZX600 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
