Пилотные гидролинии (3)(гидромолот, гидроножницы) — HITACHI ZX600

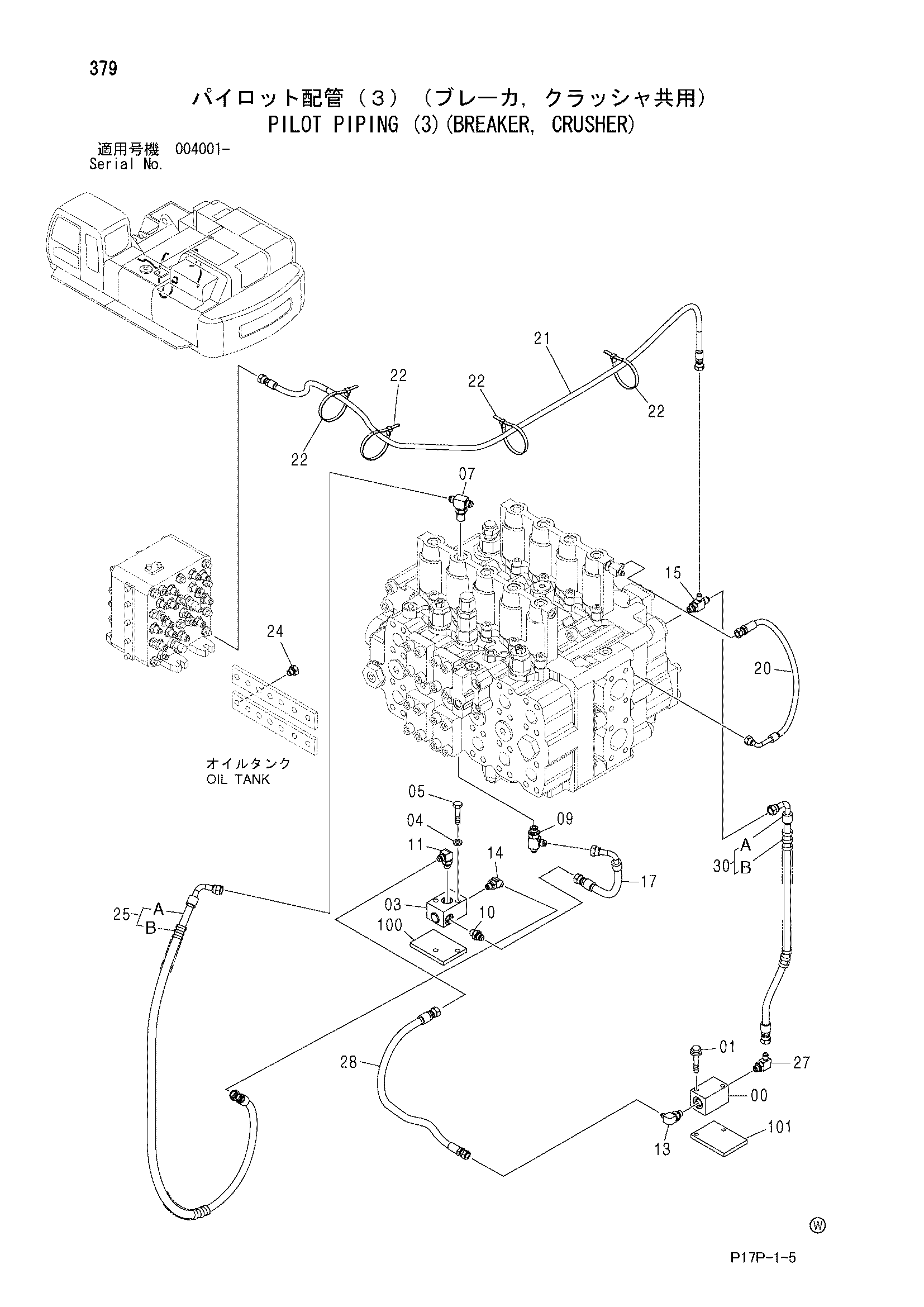

Заводская схема «Пилотные гидролинии (3)(гидромолот, гидроножницы)» для HITACHI ZX600. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4211313 | Запорный клапан | 1 |
| 01 | J020860 | Болт с шайбой | 2 |
| 01 | J260860 замена: J900860 | Болт с шайбой | 2 |
| 03 | 4195759 | Челночный клапан | 1 |
| 04 | A590910 | Пружинная шайба | 2 |
| 05 | J901055 | Болт | 2 |
| 07 | 4450662 | Тройник | 1 |
| 07A | 4509180 | Уплотнительное кольцо | 1 |
| 09 | A852433 | Тройник | 1 |
| 09A | 4509180 | Уплотнительное кольцо | 1 |
| 10 | A852123 | Адаптер | 1 |
| 10A | 957366 | Уплотнительное кольцо | 1 |
| 11 | A852323 | Угловой штуцер | 1 |
| 11A | 957366 | Уплотнительное кольцо | 1 |
| 12 | A852133 | Адаптер | 1 |
| 12A | 4509180 | Уплотнительное кольцо | 1 |
| 13 | A852333 | Угловой штуцер | 1 |
| 13A | 4509180 | Уплотнительное кольцо | 1 |
| 14 | A852223 | Угловой штуцер | 1 |
| 14A | 957366 | Уплотнительное кольцо | 1 |
| 15 | 4219346 | Тройник | 1 |
| 15A | 957366 | Уплотнительное кольцо | 1 |
| 17 | 4410485 | Шланг (SR, 4) | 1 |
| 20 | 4442219 | Шланг | 1 |
| 21 | 4377919 | Шланг (PC1) | 1 |
| 22 | 4121859 | Ленточный зажим | 6 |
| 24 | A885002 | Пробка | 1 |
| 24A | 957366 | Уплотнительное кольцо | 1 |
| 25 | 9218496 | Шланг в сборе | 1 |
| 25A | 4382135 | Шланг | 1 |
| 25B | 4327293 | Защитный кожух | 2 |
| 27 | A852233 | Угловой штуцер | 1 |
| 27A | 4509180 | Уплотнительное кольцо | 1 |
| 28 | 4375295 | Шланг | 1 |
| 30 | 9220380 | Шланг в сборе | 1 |
| 30A | 4396897 | Шланг (SP) | 1 |
| 30B | 4327293 | Защитный кожух | 2 |
| 100 | 4463704 | Седло винта | 1 |
| 101 | 4362113 | Седло винта | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX600 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
