Радиатор — HITACHI ZX600

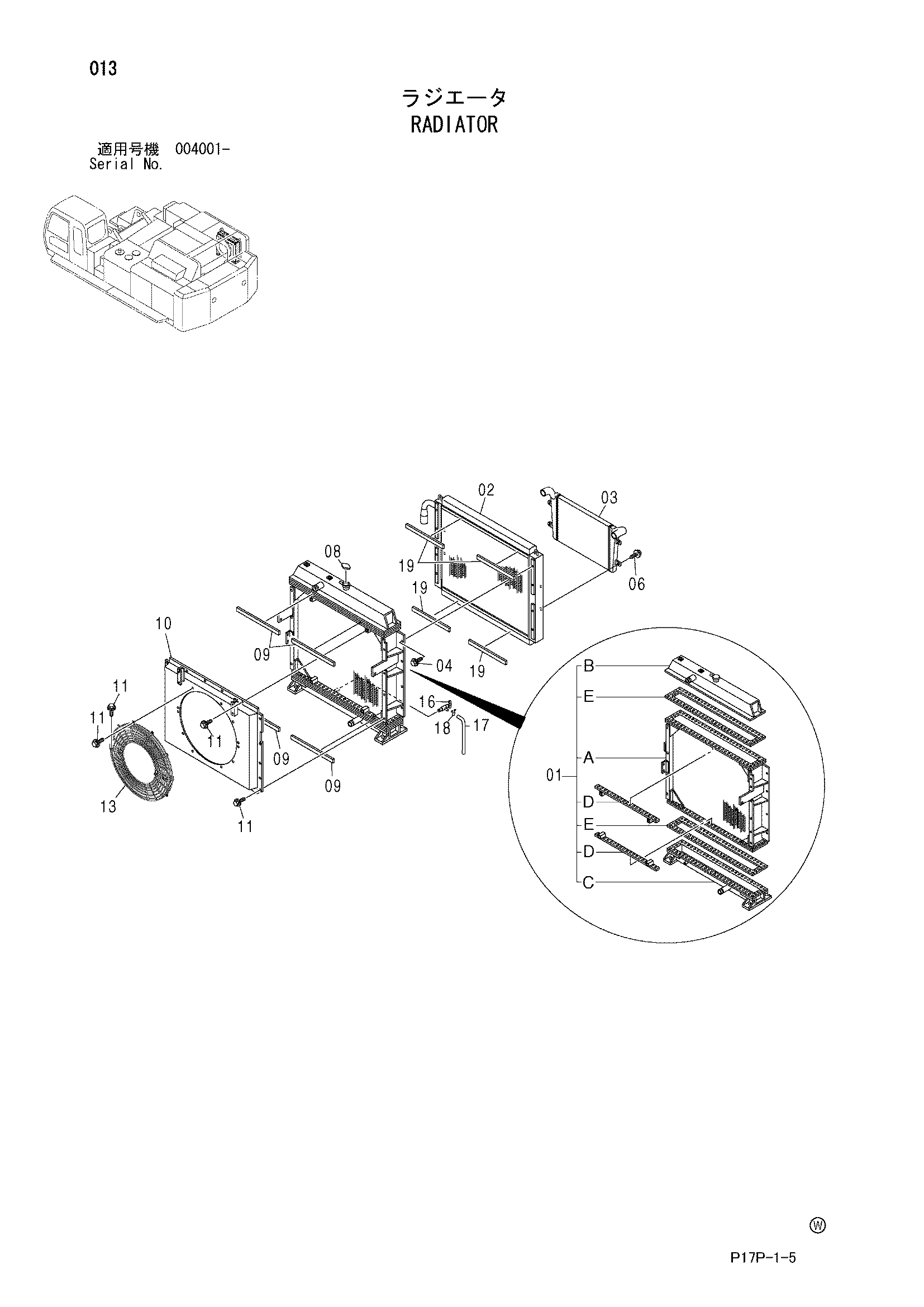

Заводская схема «Радиатор» для HITACHI ZX600. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4454499 | Радиатор в сборе | 1 | |
| 01 | 4474011 | Коре радиатор | 1 |
| 01A | 4476162 | Коре | 1 |
| 01B | 4476163 | Бак верхний | 1 |
| 01C | 4476164 | Бак нижний | 1 |
| 01D | 4476168 | Пластина | 2 |
| 01E | 4476174 | Прокладка | 2 |
| 02 | 4474003 | Масляный радиатор | 1 |
| 03 | 4474004 | Радиатор | 1 |
| 04 | J021230 | Болт с шайбой | 8 |
| 04 | J271230 замена: J901230 | Болт с шайбой | 8 |
| 06 | J021245 | Болт с шайбой | 4 |
| 06 | J271245 замена: J901245 | Болт с шайбой | 4 |
| 08 | 4231888 | Колпачок | 1 |
| 09 | 4476175 | Манжета | 4 |
| 10 | 4476176 | Кожух | 1 |
| 11 | J021030 | Болт с шайбой | 28 |
| 11 | J271030 замена: J901030 | Болт с шайбой | 28 |
| 13 | 4436426 | Защита вентилятор | 2 |
| 16 | 4206315 | Кокк дренажный | 1 |
| 17 | 4206316 | Виниловый шланг | 1 |
| 18 | 4143888 | Провод | 1 |
| 19 | 4476177 | Манжета | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX600 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
