Пилотные гидролинии (2) — HITACHI ZX600

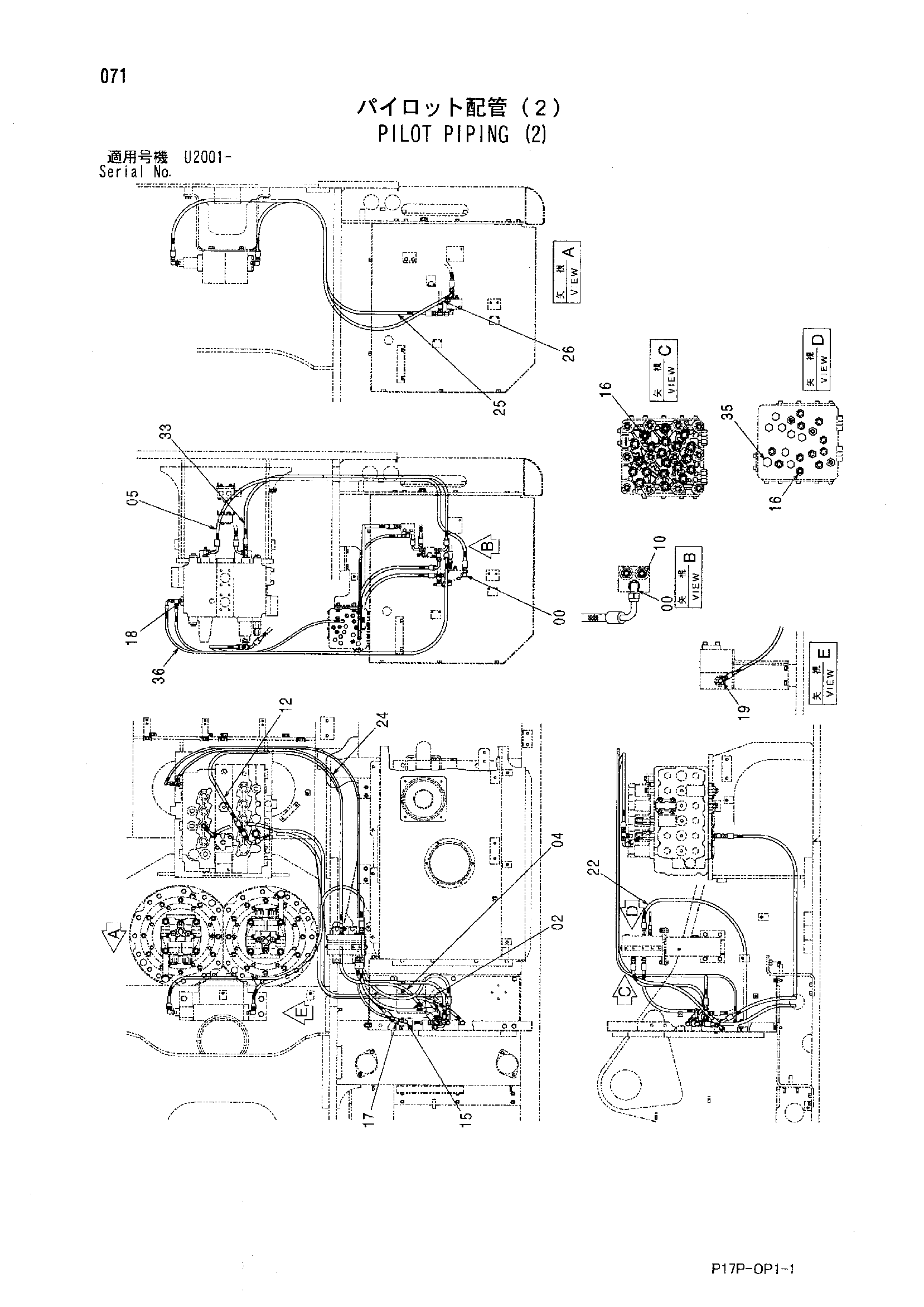

Заводская схема «Пилотные гидролинии (2)» для HITACHI ZX600. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | A852323 | Угловой штуцер | 2 |
| 00A | 957366 | Уплотнительное кольцо | 1 |
| 02 | 4452732 | Шланг | 1 |
| 04 | 4610962 | Шланг | 1 |
| 05 | 4455849 | Шланг | 1 |
| 10 | A852133 | Адаптер | 2 |
| 10A | 4509180 | Уплотнительное кольцо | 1 |
| 12 | 4616733 | Шланг | 1 |
| 15 | A852323 | Угловой штуцер | 1 |
| 15A | 957366 | Уплотнительное кольцо | 1 |
| 16 | A852133 | Адаптер | 3 |
| 16A | 4509180 | Уплотнительное кольцо | 1 |
| 17 | A852223 | Угловой штуцер | 1 |
| 17A | 957366 | Уплотнительное кольцо | 1 |
| 18 | A852422 | Тройник | 1 |
| 18A | 957366 | Уплотнительное кольцо | 1 |
| 19 | A852333 | Угловой штуцер | 2 |
| 19A | 4509180 | Уплотнительное кольцо | 1 |
| 22 | 4442278 | Шланг | 1 |
| 24 | 4442285 | Шланг | 1 |
| 25 | 4614223 | Шланг | 1 |
| 26 | 4442269 | Шланг | 1 |
| 33 | 4442344 | Шланг | 1 |
| 35 | A885003 | Пробка | 1 |
| 35A | 4509180 | Уплотнительное кольцо | 1 |
| 36 | 4488330 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX600 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
