Нижний стрела трубопроводы — HITACHI ZX600

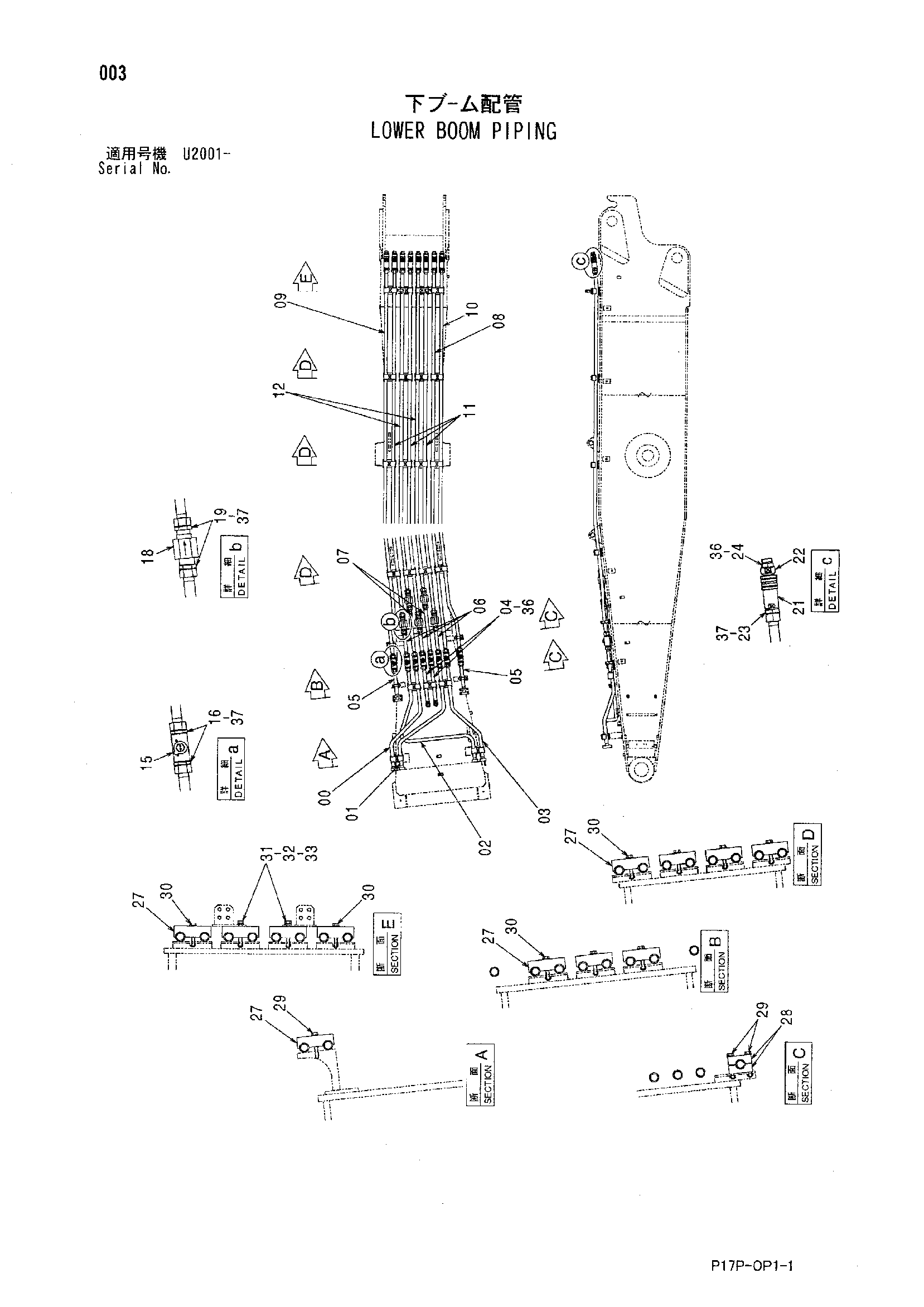

Заводская схема «Нижний стрела трубопроводы» для HITACHI ZX600. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8101155 | Трубка | 1 |
| 01 | 8101156 | Трубка | 1 |
| 02 | 8101157 | Трубка | 1 |
| 03 | 8101158 | Трубка | 1 |
| 04 | 9764586 | Трубка | 2 |
| 05 | 9764587 | Трубка | 2 |
| 06 | 9764588 | Трубка | 3 |
| 07 | 9764589 | Трубка | 2 |
| 08 | 9764590 | Трубка | 1 |
| 09 | 8101159 | Трубка | 1 |
| 10 | 8101160 | Трубка | 1 |
| 11 | 9764591 | Трубка | 3 |
| 12 | 9764592 | Трубка | 2 |
| 15 | 4432055 | Запорный клапан | 8 |
| 16 | 4205196 | Адаптер | 16 |
| 16A | 4506429 | Уплотнительное кольцо | 1 |
| 18 | 9075046 | Клапан замедленного возврата | 5 |
| 19 | 4207425 | Адаптер | 10 |
| 19A | 4506429 | Уплотнительное кольцо | 1 |
| 21 | 4455882 | Самоуплотняющееся соединение | 8 |
| 22 | 4455883 | Самоуплотняющееся соединение | 8 |
| 23 | 4207425 | Адаптер | 8 |
| 23A | 4506429 | Уплотнительное кольцо | 1 |
| 24 | 4189535 | Адаптер | 8 |
| 24A | 4506429 | Уплотнительное кольцо | 1 |
| 27 | 4487201 | Хомут трубки | 21 |
| 28 | 4334363 | Хомут трубки | 8 |
| 29 | J271285 | Болт с шайбой | 12 |
| 29A | J901285 | Болт | 1 |
| 29B | J222012 | Шайба | 1 |
| 30 | J271280 | Болт с шайбой | 34 |
| 30A | J901280 | Болт | 1 |
| 30B | J222012 | Шайба | 1 |
| 31 | J901290 | Болт | 4 |
| 32 | A590112 | Плоская шайба | 4 |
| 33 | A590912 | Пружинная шайба | 4 |
| 36 | 4187328 | Уплотнительное кольцо | 10 |
| 37 | 4187329 | Уплотнительное кольцо | 34 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX600 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
