Аккумулятор крышка — HITACHI ZX600

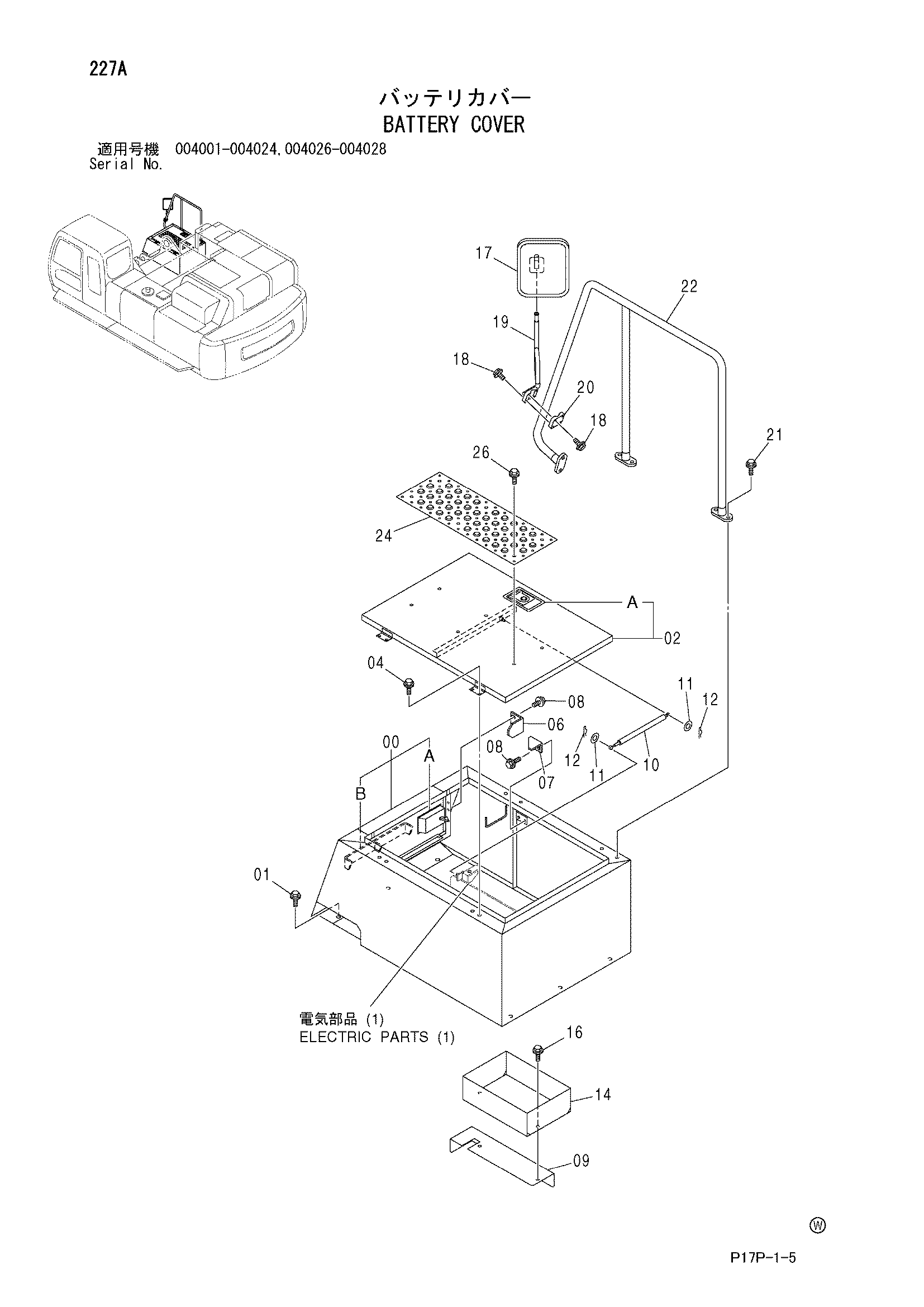

Заводская схема «Аккумулятор крышка» для HITACHI ZX600. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 5007788 замена: 5008571 | Крышка | 1 |
| 00A | 4361766 | Замок | 1 |
| 00B | 8079985 | Ступень | 1 |
| 01 | J031235 | Болт с шайбой | 6 |
| 01 | J281235 замена: J901235 | Болт с шайбой | 6 |
| 02 | 7041595 | Крышка | 1 |
| 02A | 7031001 | Замок | 1 |
| 04 | J011020 | Болт с шайбой | 4 |
| 04 | J271020 замена: J901020 | Болт с шайбой | 4 |
| 06 | 4224236 | Ограничитель | 1 |
| 07 | 4224237 | Ограничитель | 1 |
| 08 | J021225 | Болт с шайбой | 4 |
| 08 | J271225 замена: J901225 | Болт с шайбой | 4 |
| 09 | 3095180 замена: 3108918 | Крышка | 1 |
| 10 | 4188366 | Стойка | 1 |
| 11 | A590108 | Плоская шайба | 2 |
| 12 | 4022697 | Стопорный палец | 2 |
| 14 | 8053492 | Ящик для инструментов | 1 |
| 16 | J021030 | Болт с шайбой | 2 |
| 16 | J271025 замена: J901025 | Болт с шайбой | 2 |
| 17 | 4426821 | Зеркало | 1 |
| 18 | J010850 | Болт с шайбой | 4 |
| 18 | J260850 замена: J900850 | Болт с шайбой | 4 |
| 19 | 8067349 | Стойка | 1 |
| 20 | 4376895 | Хомут | 1 |
| 21 | J031235 | Болт с шайбой | 6 |
| 21 | J281235 замена: J901235 | Болт с шайбой | 6 |
| 22 | 7040580 | Поручень | 1 |
| 24 | 3091338 | Крышка | 1 |
| 26 | J021020 | Болт с шайбой | 6 |
| 26 | J271025 замена: J901025 | Болт с шайбой | 6 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX600 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
