Крышка (3)(тропикал) — HITACHI ZX600

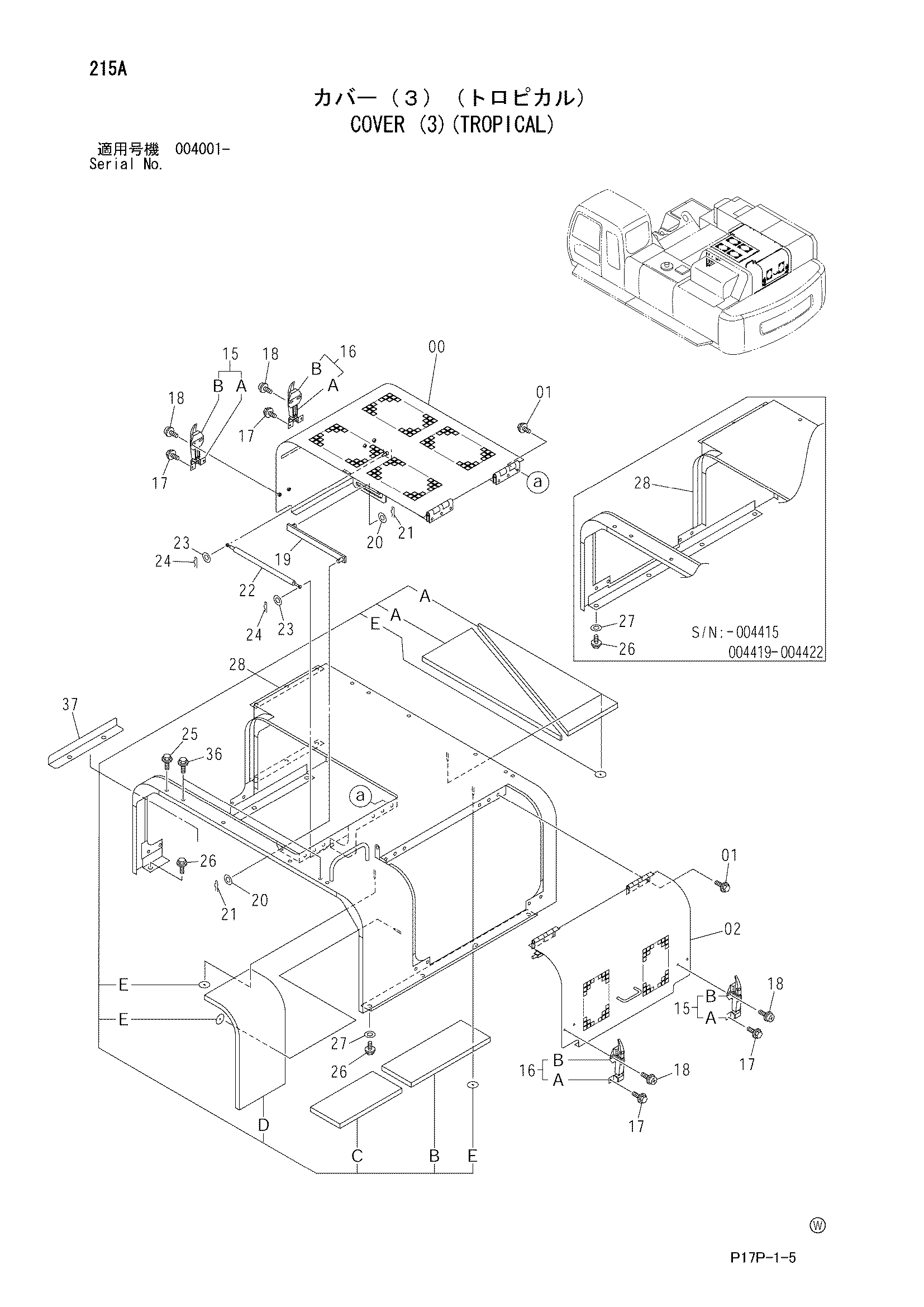

Заводская схема «Крышка (3)(тропикал)» для HITACHI ZX600. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 6021241 | Крышка | 1 |
| 01 | J011025 | Болт с шайбой | 12 |
| 01 | J271025 замена: J901025 | Болт с шайбой | 12 |
| 02 | 7043059 | Крышка | 1 |
| 15 | 4361438 | Защёлка | 2 |
| 15A | 3074568 | Защёлка | 1 |
| 15B | 3021131 | Анкхор | 1 |
| 16 | 4231750 | Защёлка | 2 |
| 16A | 3044290 | Защёлка | 1 |
| 16B | 3021131 | Анкхор | 1 |
| 17 | J020825 | Болт с шайбой | 8 |
| 17 | J260825 замена: J900825 | Болт с шайбой | 8 |
| 18 | J460825 | Винт с шайбой | 8 |
| 19 | 9756164 | Стойка | 1 |
| 20 | A590116 | Плоская шайба | 5 |
| 21 | 4022701 | Стопорный палец | 2 |
| 22 | 4344047 | Гидроцилиндр | 1 |
| 23 | A590108 | Плоская шайба | 2 |
| 24 | 4022697 | Стопорный палец | 2 |
| 25 | J021255 | Болт с шайбой | 8 |
| 25 | J271255 замена: J901255 | Болт с шайбой | 8 |
| 26 | J011240 | Болт с шайбой | 8 |
| 26 | J281235 | Болт с шайбой | 8 |
| 26 | J281235 | Болт с шайбой | 9 |
| 26A | J901235 | Болт | 1 |
| 26B | 4249324 | Шайба | 1 |
| 27 | 4249324 | Шайба | 8 |
| 28 | 6020817 замена: 6021724 | Крышка | 1 |
| 28 | 6021724 замена: 6024682 | Крышка | 1 |
| 28 | 6024682 | Крышка | 1 |
| 28A | 4469655 | Стекловата | 2 |
| 28B | 4471861 | Стекловата | 1 |
| 28C | 4471855 | Стекловата | 1 |
| 28D | 4471843 | Стекловата | 1 |
| 28E | 4156886 | Шайба | 22 |
| 36 | J011225 | Болт с шайбой | 4 |
| 36 | J271225 замена: J901225 | Болт с шайбой | 4 |
| 37 | 4655180 | Опора | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX600 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
