Рукоять 4.1m — HITACHI ZX600

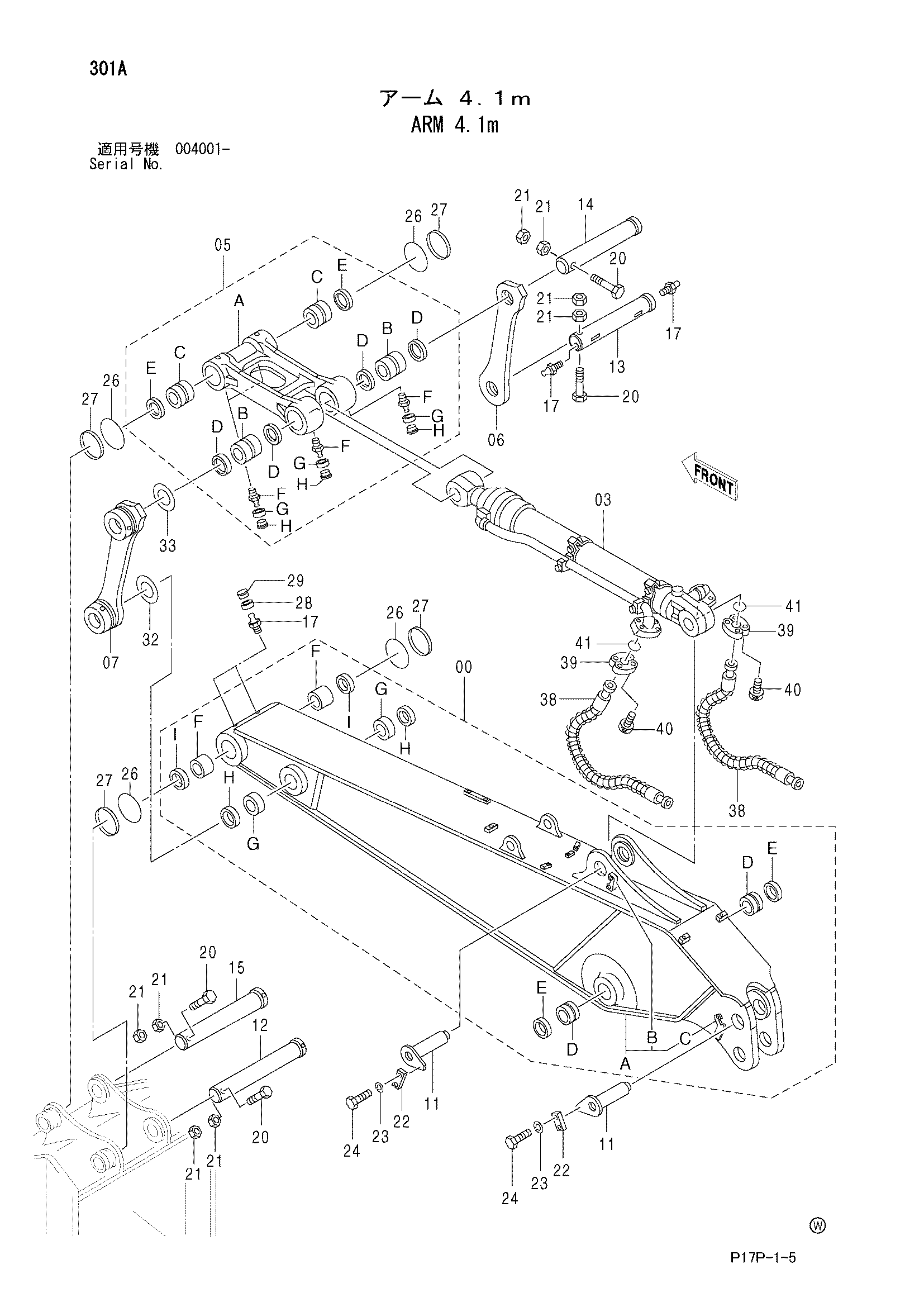

Заводская схема «Рукоять 4.1m» для HITACHI ZX600. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	9141367	Рукоять в сборе	1
00A	5003774	Рукоять	1
00B	4297643	Ограничитель	1
00C	4297750	Ограничитель	1
00D	3060580	Втулка	2
00E	4251767	Пылезащитное уплотнение	2
00F	3079228	Втулка	2
00G	4295981	Втулка	2
00H	4251212	Пылезащитное уплотнение	2
00I	4251752	Пылезащитное уплотнение	2
03	4440151	Гидроцилиндр ковша	1
05	9206476	Тяга	1
05A	1029884	Тяга	1
05B	3060583	Втулка	2
05C	3093142	Втулка	2
05D	4251767	Пылезащитное уплотнение	4
05E	4251752	Пылезащитное уплотнение	2
05F	J75481	Пресс-маслёнка	4
05G	4130686	Втулка	4
05H	4105912	Колпачок	4
06	8049555	Тяга	1
07	8050377	Тяга	1
11	8053519	Палец	2
12	3079227	Палец	1
13	3060596	Палец	1
14	3060595 замена: 3097975	Палец	1
14	3097975	Палец	1
15	3093323	Палец	1
17	J75481	Пресс-маслёнка	4
20	4295167	Болт	4
21	J951020	Гайка	8
22	4122729	Пластина	2
23	A590920	Пружинная шайба	4
24	J912045	Болт	4
26	4102191	Уплотнительное кольцо	4
26	4487582	Уплотнительное кольцо	4
27	4148825	Кольцо	4
28	4130686	Втулка	2
29	4105912	Колпачок	2
32	4143607	Регулировочная шайба 1.2mm	1
33	4296540	Регулировочная шайба 1.0mm	1
38	4326979	Шланг	2
39	4085560	Разъёмный фланец	4
40	M341240	Болт с внутренним шестигранником	8
41	966993	Уплотнительное кольцо	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI ZX600 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
