Опора радиатора — HITACHI ZX600

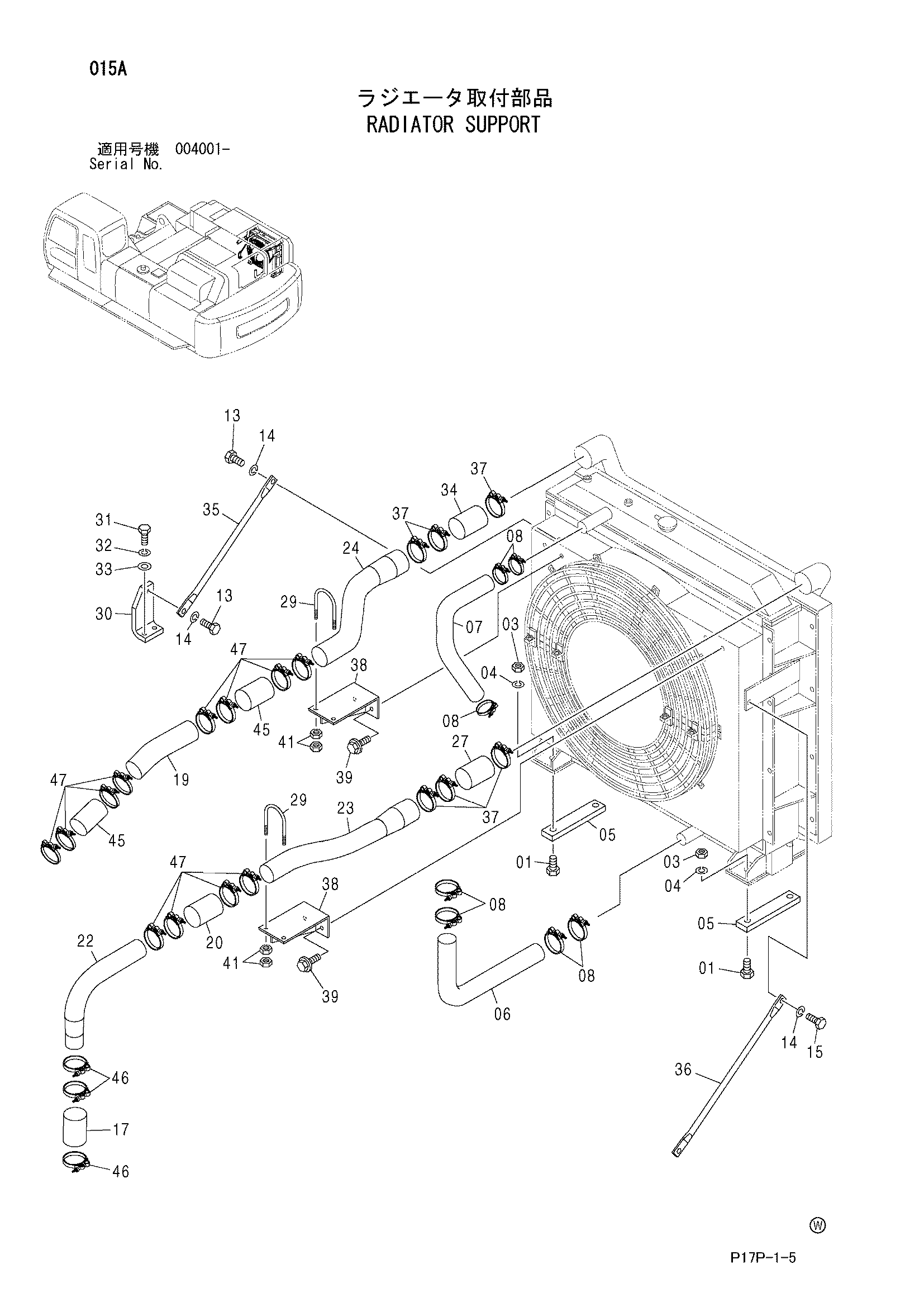

Заводская схема «Опора радиатора» для HITACHI ZX600. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | J912700 замена: J932700 | Болт | 4 |
| 01 | J932700 | Болт | 4 |
| 03 | M660027 | U-образная гайка | 4 |
| 04 | J222027 | Шайба | 4 |
| 05 | 4466664 | Пластина | 2 |
| 06 | 3092263 | Водяной шланг | 1 |
| 07 | 3092264 | Водяной шланг | 1 |
| 08 | 4263764 | Хомут шланга | 7 |
| 13 | J901645 | Болт | 3 |
| 14 | A590916 | Пружинная шайба | 4 |
| 15 | J901660 | Болт | 1 |
| 17 | 4451480 замена: 4620019 | Воздушный шланг | 1 |
| 17 | 4620019 | Воздушный шланг | 1 |
| 19 | 3091579 | Трубка воздушный | 1 |
| 20 | 4451481 | Воздушный шланг | 1 |
| 22 | 8085274 замена: 8096060 | Трубка воздушный | 1 |
| 22 | 8096060 | Трубка воздушный | 1 |
| 23 | 8084400 | Трубка воздушный | 1 |
| 24 | 8084401 | Трубка воздушный | 1 |
| 27 | 4456021 | Воздушный шланг | 1 |
| 29 | 4366298 | U-образный болт | 2 |
| 30 | 9755251 | Кронштейн | 1 |
| 31 | J901645 | Болт | 2 |
| 32 | A590916 | Пружинная шайба | 2 |
| 33 | A590116 | Плоская шайба | 2 |
| 34 | 4468239 | Воздушный шланг | 1 |
| 35 | 4460590 | Стойка | 1 |
| 36 | 9757366 | Стойка | 1 |
| 37 | 4282486 | Хомут шланга | 6 |
| 38 | 8085625 | Кронштейн | 2 |
| 39 | J011025 | Болт с шайбой | 4 |
| 39 | J271025 замена: J901025 | Болт с шайбой | 4 |
| 41 | J950012 | Гайка | 8 |
| 45 | 4464923 | Воздушный шланг | 2 |
| 46 | 4285237 | Хомут шланга | 3 |
| 47 | 4283535 | Хомут шланга | 12 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX600 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
