Автоматическая смазка система (базовый машина)(1)<800> — HITACHI ZX600

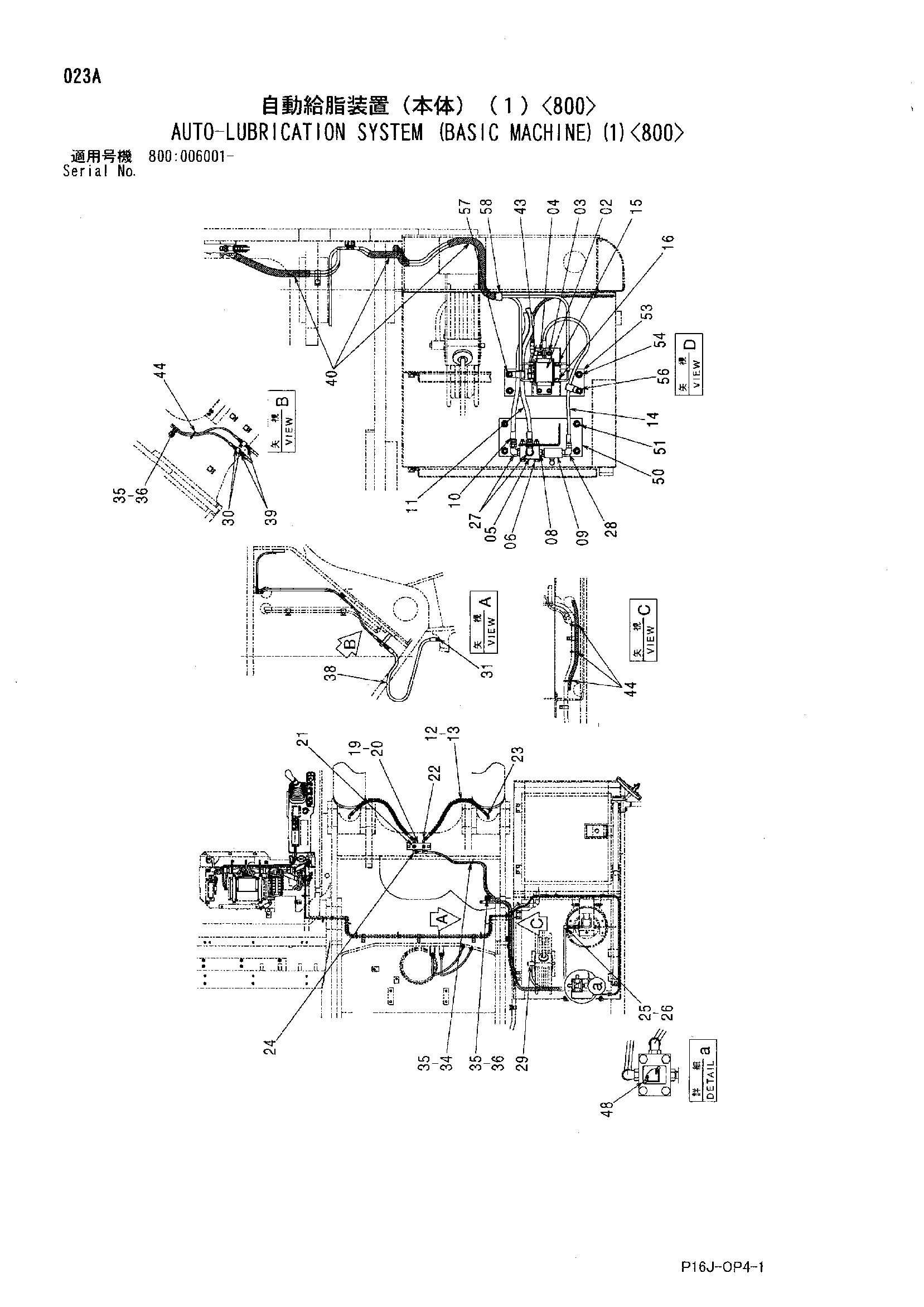

Заводская схема «Автоматическая смазка система (базовый машина)(1)<800>» для HITACHI ZX600. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
02	4399995	Клапан	1
03	4361320	Хомут	2
04	M341025	Болт с внутренним шестигранником	4
05	3056293	Коллектор	1
06	J011075	Болт с шайбой	4
06	J271075 замена: J901075	Болт с шайбой	4
08	4229648	Адаптер	1
08A	4509180	Уплотнительное кольцо	1
09	4622779	Запорный клапан	1
10	4269142	Шланг	1
11	4265935	Шланг	1
12	4158071	Шланг	2
13	4158138	Защита шланга	2
14	4389845	Шланг	1
15	4377230	Пластиковый шланг	2
16	4381476	Пластиковый шланг	2
19	4285392	Блок	1
20	J011045	Болт с шайбой	2
20	J271045 замена: J901045	Болт с шайбой	2
21	J75482	Пресс-маслёнка	2
22	4108100	Угловой штуцер	2
22A	957366	Уплотнительное кольцо	1
23	94-1501	Угловой штуцер	2
24	A852322	Угловой штуцер	2
24A	957366	Уплотнительное кольцо	1
25	94-0631	Угловой штуцер	1
26	94-1302	Адаптер	1
27	4037761	Угловой штуцер	2
27A	4509180	Уплотнительное кольцо	1
28	4182734	Угловой штуцер	1
29	94-1302	Адаптер	1
30	4215649	Адаптер	2
31	4222076	Пробка	2
34	J010816	Болт с шайбой	1
34	J260816 замена: J900816	Болт с шайбой	1
35	4192018	Зажим	4
36	J011016	Болт с шайбой	3
36	J271016 замена: J901016	Болт с шайбой	3
38	4602959	Шланг	2
39	4215650	Адаптер	2
40	4327293	Защитный кожух	15
43	4336875	Кронштейн	1
44	4055312	Ленточный зажим	10
48	4286160	Информационная табличка	1
50	8095959	Кронштейн	1
51	J051230	Болт с шайбой	4
51	J271230 замена: J901230	Болт с шайбой	4
53	8095697	Кронштейн	1
54	J051230	Болт с шайбой	4
54	J271230 замена: J901230	Болт с шайбой	4
56	4190275	Зажим	1
57	4190266	Зажим	1
58	4190264	Зажим	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI ZX600 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
