Обратные трубопроводы (1) — HITACHI ZX600

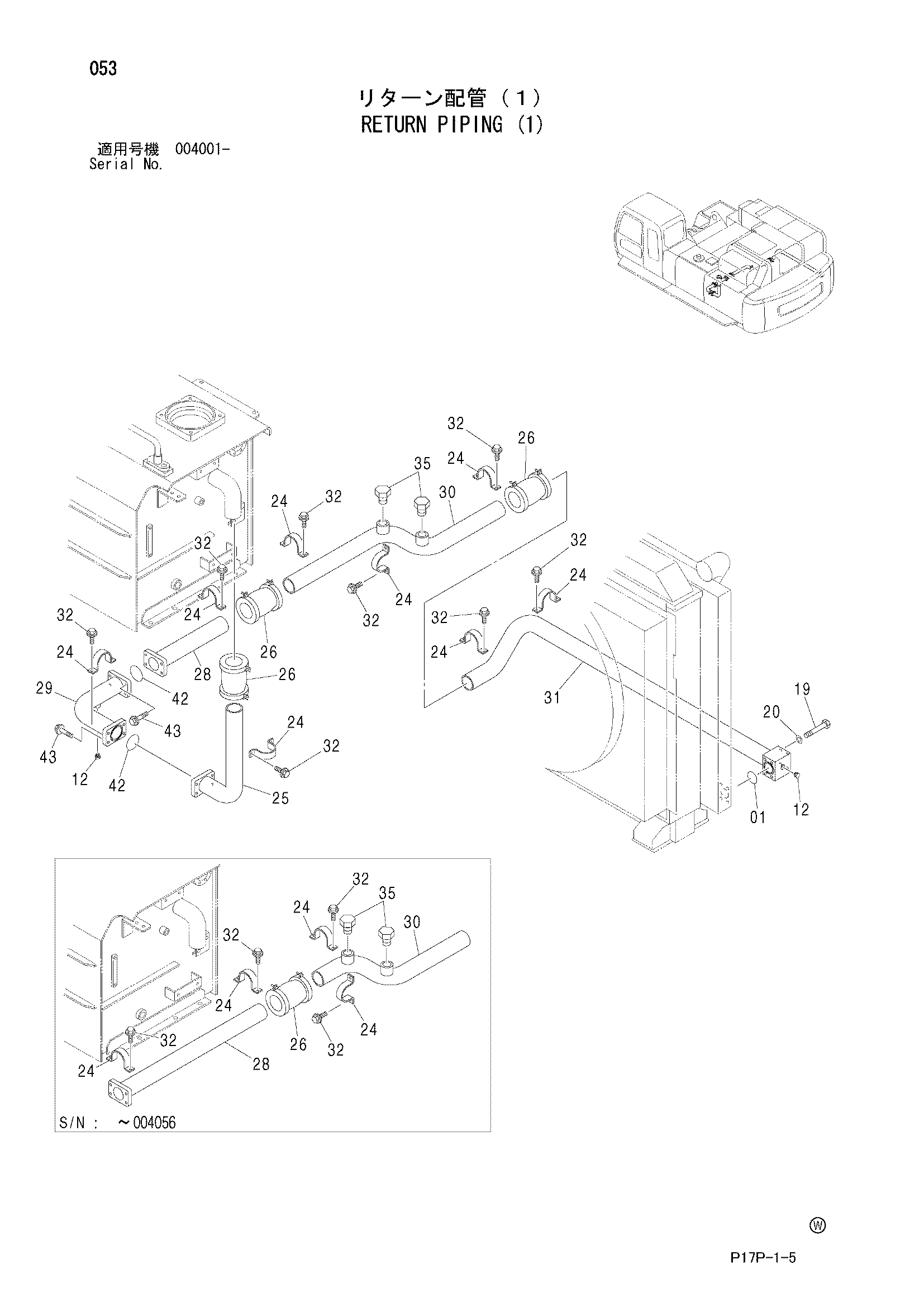

Заводская схема «Обратные трубопроводы (1)» для HITACHI ZX600. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | A811060 | Уплотнительное кольцо | 1 |
| 12 | 4093624 | Пробка | 2 |
| 12A | 957366 | Уплотнительное кольцо | 1 |
| 19 | J901204 | Болт | 4 |
| 20 | A590912 | Пружинная шайба | 4 |
| 24 | 4000909 | Хомут трубки | 9 |
| 24 | 4000909 | Хомут трубки | 8 |
| 25 | 8087991 | Трубка | 1 |
| 26 | 4071215 | Муфта | 3 |
| 28 | 9756540 | Трубка | 1 |
| 28 | 9760384 | Трубка | 1 |
| 29 | 8084137 | Трубка | 1 |
| 30 | 8088405 | Трубка | 1 |
| 30 | 8091316 | Трубка | 1 |
| 31 | 7040301 | Трубка | 1 |
| 32 | J011030 | Болт с шайбой | 18 |
| 32 | J011030 | Болт с шайбой | 16 |
| 35 | 4154693 | Пробка | 2 |
| 35A | 970860 | Уплотнительное кольцо | 1 |
| 42 | A811075 | Уплотнительное кольцо | 2 |
| 43 | J011245 замена: M341240 | Болт с шайбой | 8 |
| 43 | M341240 | Болт с внутренним шестигранником | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX600 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
