Гидроцилиндр трубопроводы — HITACHI ZX600

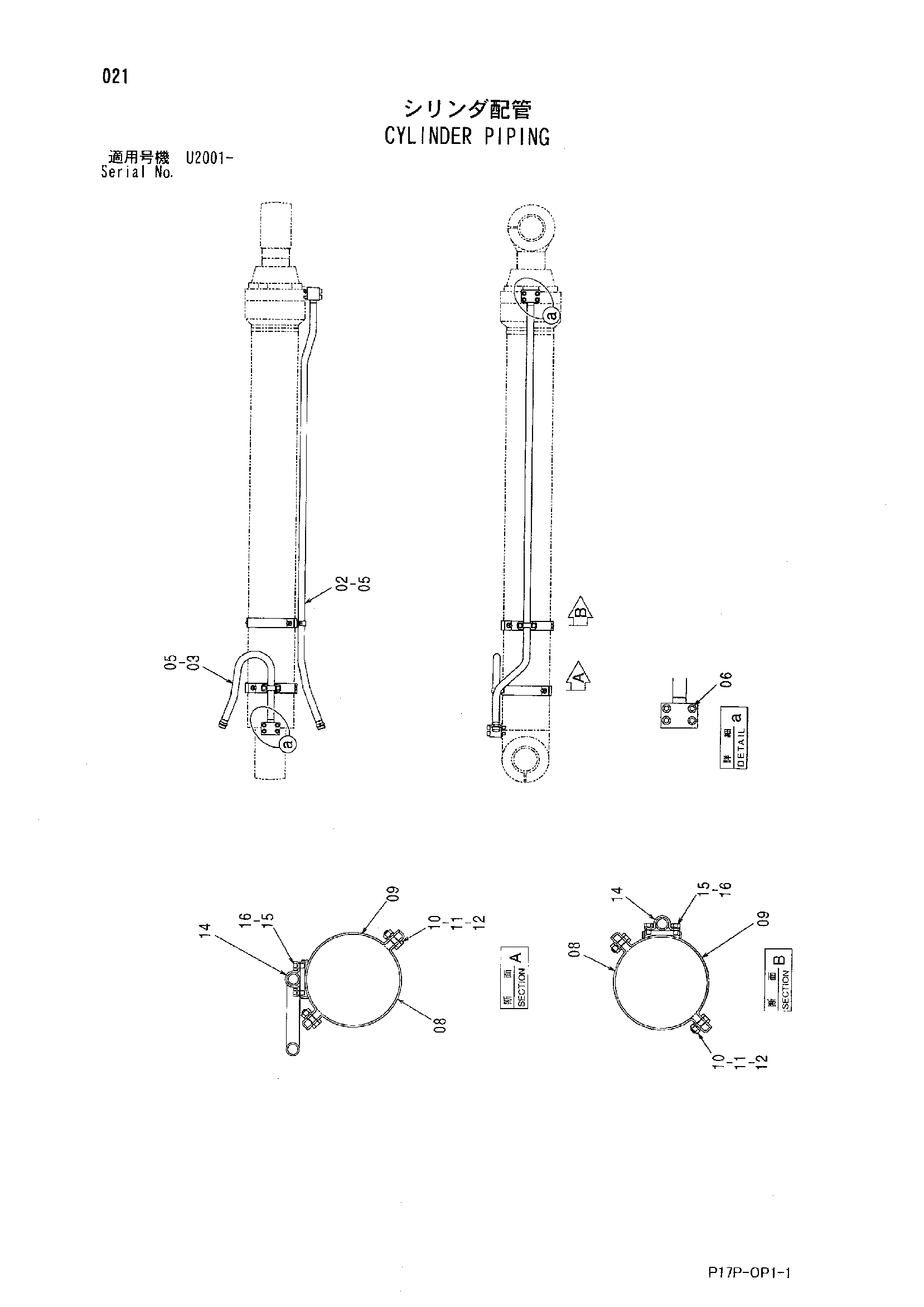

Заводская схема «Гидроцилиндр трубопроводы» для HITACHI ZX600. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
02	8101173	Трубка	1
03	9764596	Трубка	1
05	4508805	Уплотнительное кольцо	2
06	M341480	Болт с внутренним шестигранником	8
08	4639081	Хомут	2
09	8101154	Хомут	2
10	J901445	Болт	4
11	A590914	Пружинная шайба	4
12	J950014	Гайка	4
14	4174241	Хомут трубки	2
15	J901220	Болт	4
16	A590912	Пружинная шайба	4

Для точного подбора сообщите каталожный номер, модель HITACHI ZX600 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
