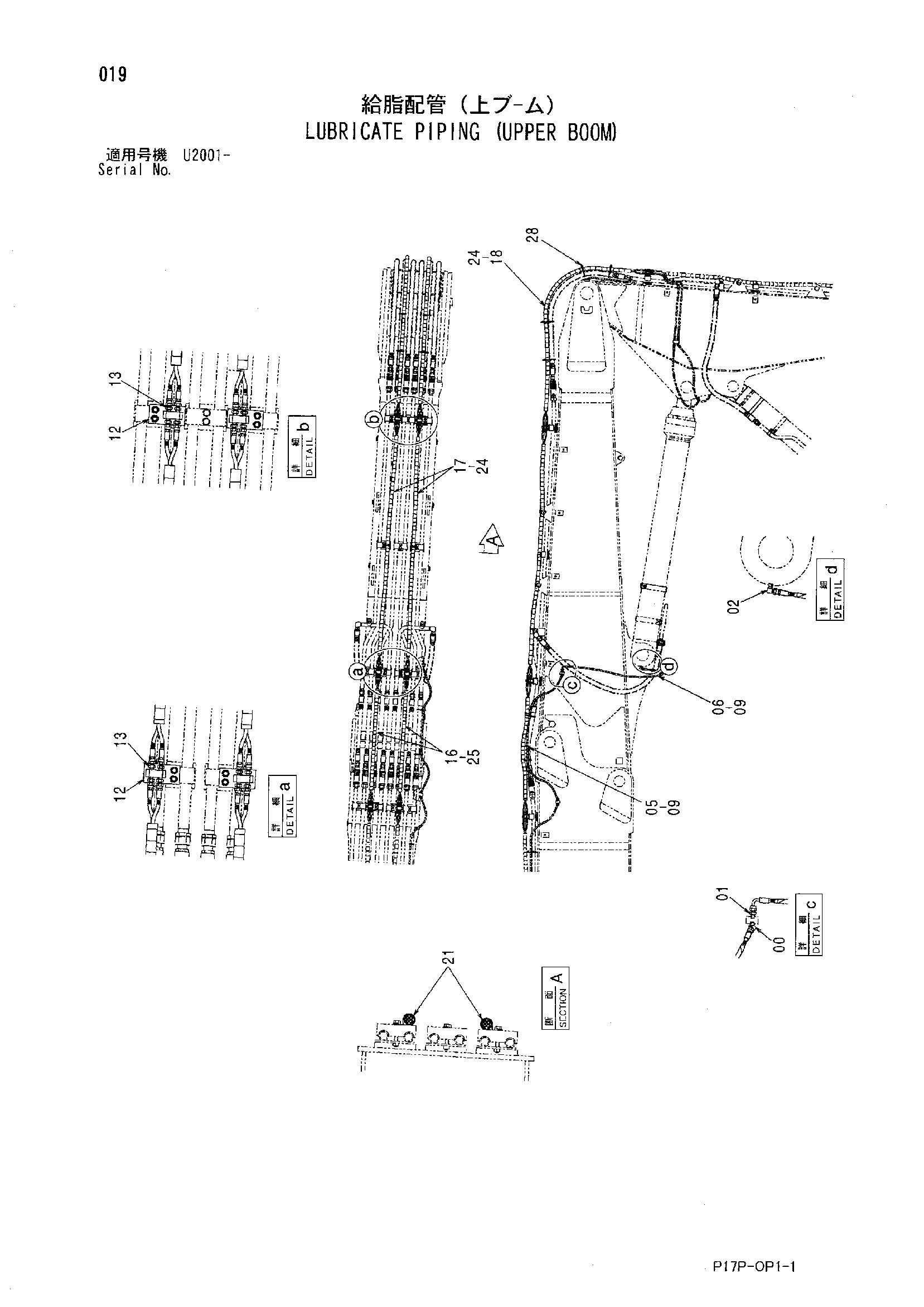

Трубопроводы системы смазки (верхний стрела) — HITACHI ZX600
Заводская схема «Трубопроводы системы смазки (верхний стрела)» для HITACHI ZX600. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4154655 | Угловой штуцер | 1 |
| 01 | 4154651 | Адаптер | 1 |
| 02 | 4154656 | Угловой штуцер | 1 |
| 05 | 4470280 | Шланг | 1 |
| 06 | 4459253 | Шланг | 1 |
| 09 | 4327293 | Защитный кожух | 5 |
| 12 | 9761799 | Блок | 4 |
| 13 | 4154651 | Адаптер | 32 |
| 16 | 4470570 | Шланг | 8 |
| 17 | 4486009 | Шланг | 8 |
| 18 | 4471898 | Шланг | 8 |
| 21 | 4190264 | Зажим | 2 |
| 24 | 4487203 | Защитный кожух | 4 |
| 25 | 4487205 | Защитный кожух | 2 |
| 28 | 4121859 | Ленточный зажим | 10 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX600 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
