Внутренний стрела трубопроводы — HITACHI ZX600

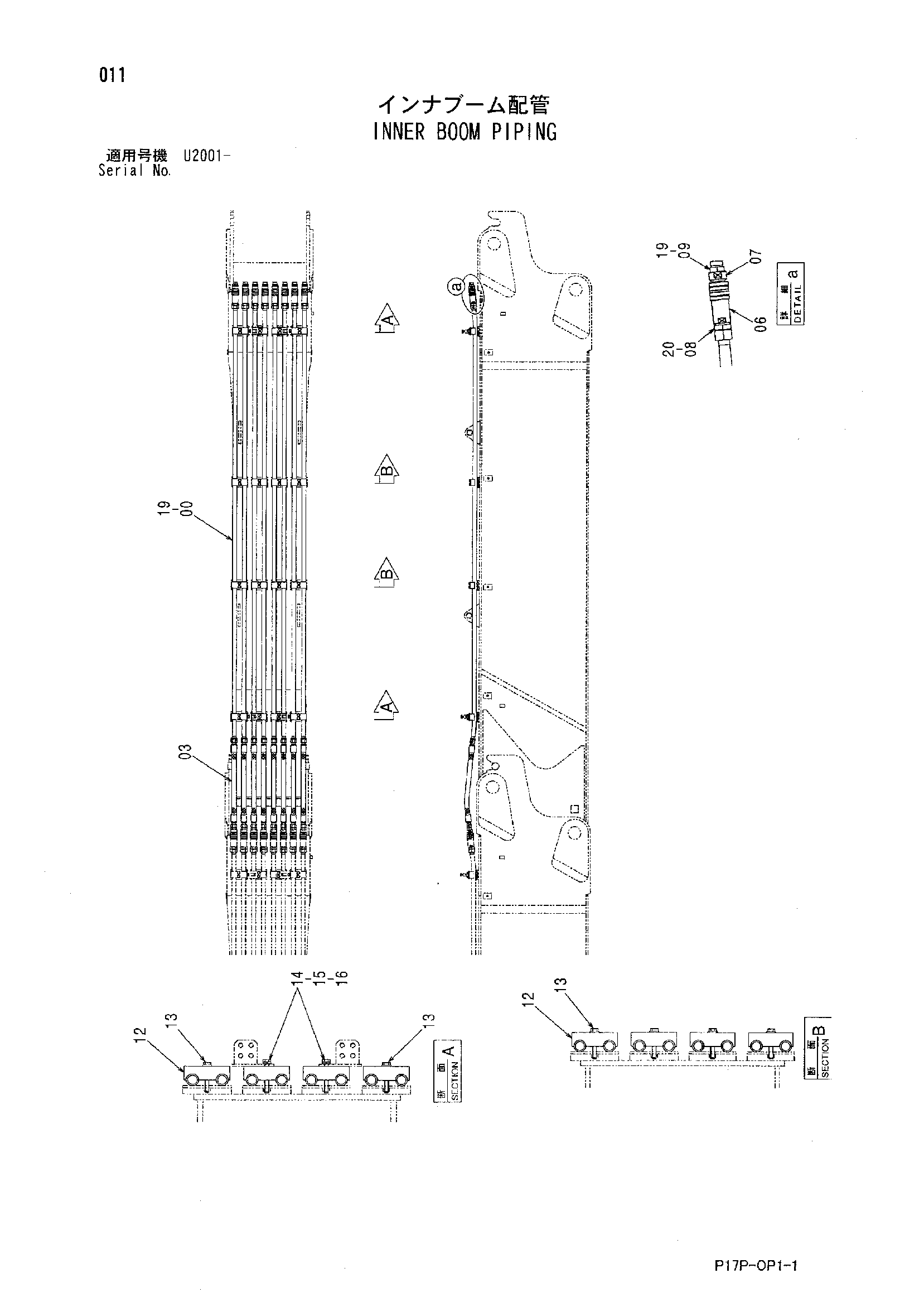

Заводская схема «Внутренний стрела трубопроводы» для HITACHI ZX600. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9764593 | Трубка | 8 |
| 03 | 4286811 | Шланг | 8 |
| 06 | 4455882 | Самоуплотняющееся соединение | 8 |
| 07 | 4455883 | Самоуплотняющееся соединение | 8 |
| 08 | 4207425 | Адаптер | 8 |
| 08A | 4506429 | Уплотнительное кольцо | 1 |
| 09 | 4189535 | Адаптер | 8 |
| 09A | 4506429 | Уплотнительное кольцо | 1 |
| 12 | 4487201 | Хомут трубки | 16 |
| 13 | J271280 | Болт с шайбой | 24 |
| 13A | J901280 | Болт | 1 |
| 13B | J222012 | Шайба | 1 |
| 14 | J901290 | Болт | 8 |
| 15 | A590112 | Плоская шайба | 8 |
| 16 | A590912 | Пружинная шайба | 8 |
| 19 | 4187328 | Уплотнительное кольцо | 16 |
| 20 | 4187329 | Уплотнительное кольцо | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX600 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
