Основные гидролинии — HITACHI ZX600

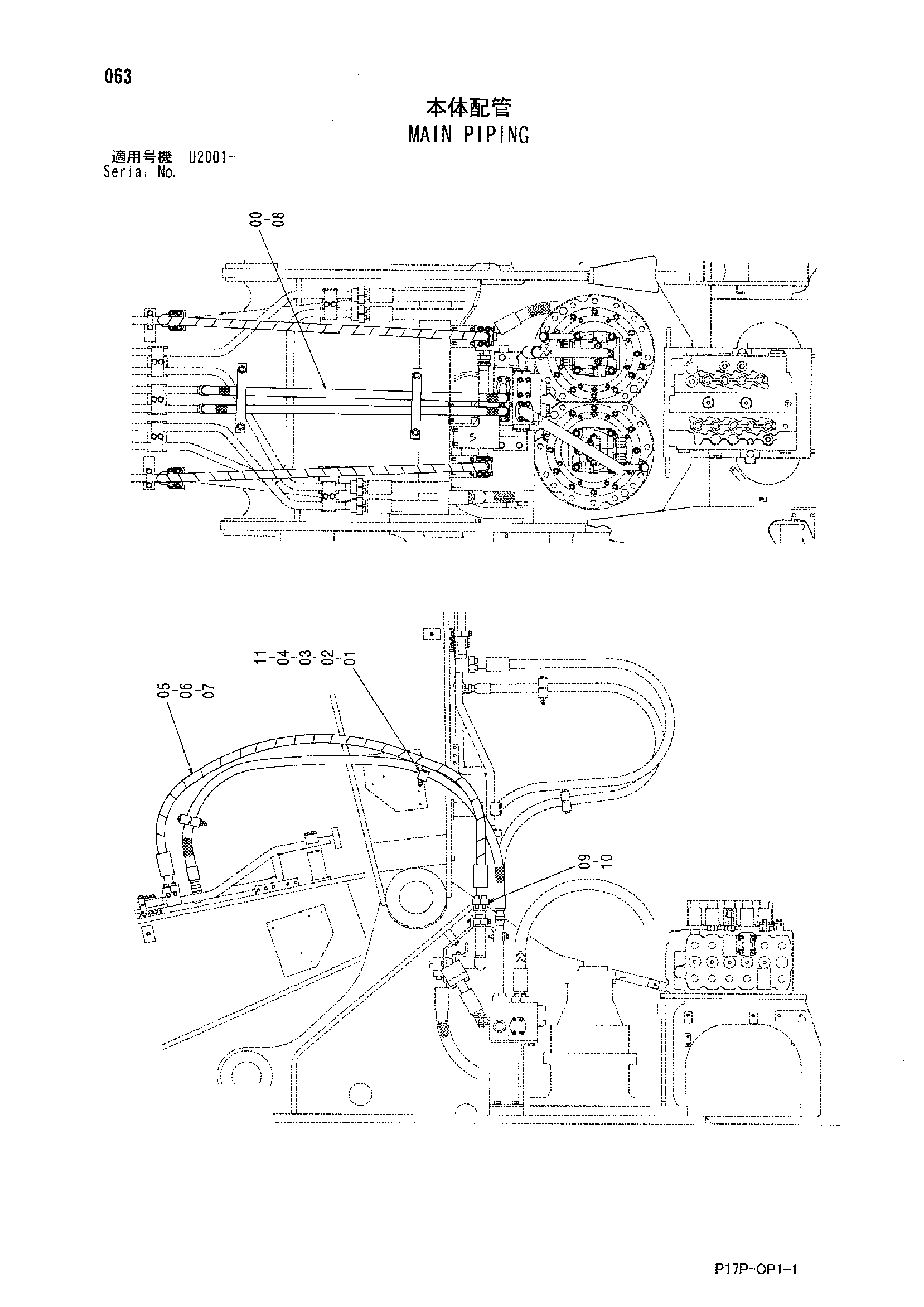

Заводская схема «Основные гидролинии» для HITACHI ZX600. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4286828 | Шланг | 2 |
| 01 | 4601854 | Хомут | 4 |
| 02 | J901204 | Болт | 4 |
| 03 | J950012 | Гайка | 8 |
| 04 | 449490 | Плоская шайба | 8 |
| 05 | 4393949 | Шланг | 2 |
| 06 | 4044420 | Защитный кожух | 10 |
| 07 | 4508805 | Уплотнительное кольцо | 4 |
| 08 | 4187328 | Уплотнительное кольцо | 4 |
| 09 | 4089703 | Разъёмный фланец | 8 |
| 10 | M341445 | Болт с внутренним шестигранником | 16 |
| 11 | 4219918 | Резиновая втулка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX600 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
