Трубопроводы системы смазки (нижний стрела) — HITACHI ZX600

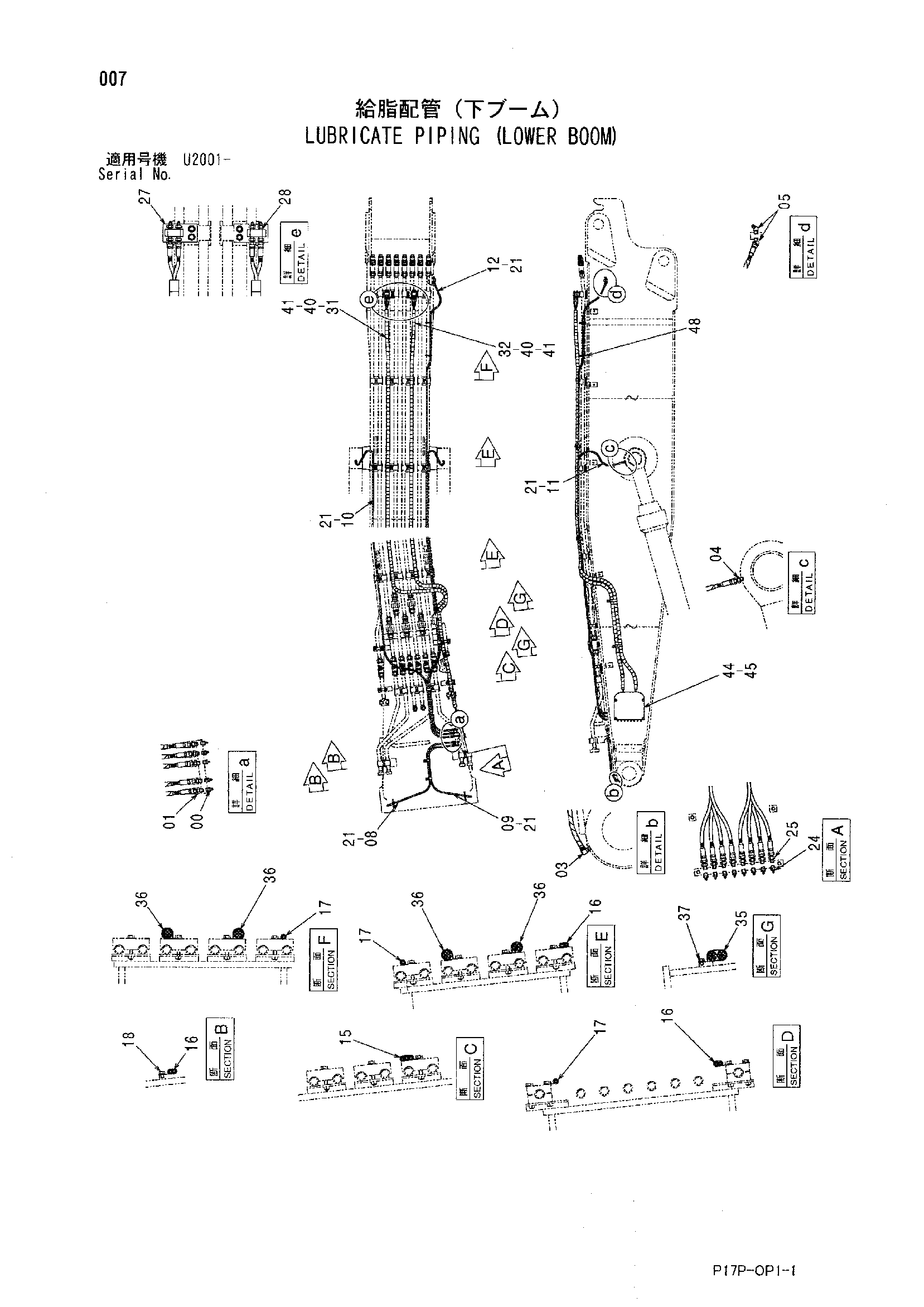

Заводская схема «Трубопроводы системы смазки (нижний стрела)» для HITACHI ZX600. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | J75482 | Пресс-маслёнка | 5 |
| 01 | 4154651 | Адаптер | 5 |
| 03 | 4154656 | Угловой штуцер | 2 |
| 04 | 4154651 | Адаптер | 2 |
| 05 | 4154655 | Угловой штуцер | 2 |
| 08 | 4608136 | Шланг | 1 |
| 09 | 4455842 | Шланг | 1 |
| 10 | 4639546 | Шланг | 1 |
| 11 | 4605051 | Шланг | 1 |
| 12 | 4448058 | Шланг | 1 |
| 15 | 4259817 | Зажим | 1 |
| 16 | 4190292 | Зажим | 5 |
| 17 | 4190275 | Зажим | 4 |
| 18 | J271016 | Болт с шайбой | 2 |
| 18A | J901016 | Болт | 1 |
| 18B | J222010 | Шайба | 1 |
| 21 | 4327293 | Защитный кожух | 26 |
| 24 | J75482 | Пресс-маслёнка | 8 |
| 25 | 4154651 | Адаптер | 8 |
| 27 | 9761799 | Блок | 2 |
| 28 | 4154651 | Адаптер | 16 |
| 31 | 4639542 | Шланг | 4 |
| 32 | 4639543 | Шланг | 4 |
| 35 | 4470169 | Зажим | 2 |
| 36 | 4190264 | Зажим | 6 |
| 37 | J271016 | Болт с шайбой | 2 |
| 37A | J901016 | Болт | 1 |
| 37B | J222010 | Шайба | 1 |
| 40 | 4487203 | Защитный кожух | 2 |
| 41 | 4487204 | Защитный кожух | 2 |
| 44 | 4487202 | Крышка | 1 |
| 45 | J271225 | Болт с шайбой | 4 |
| 45A | J901225 | Болт | 1 |
| 45B | J222012 | Шайба | 1 |
| 48 | 4121859 | Ленточный зажим | 10 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX600 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
