Трубопроводы системы смазки (рукоять) — HITACHI ZX600

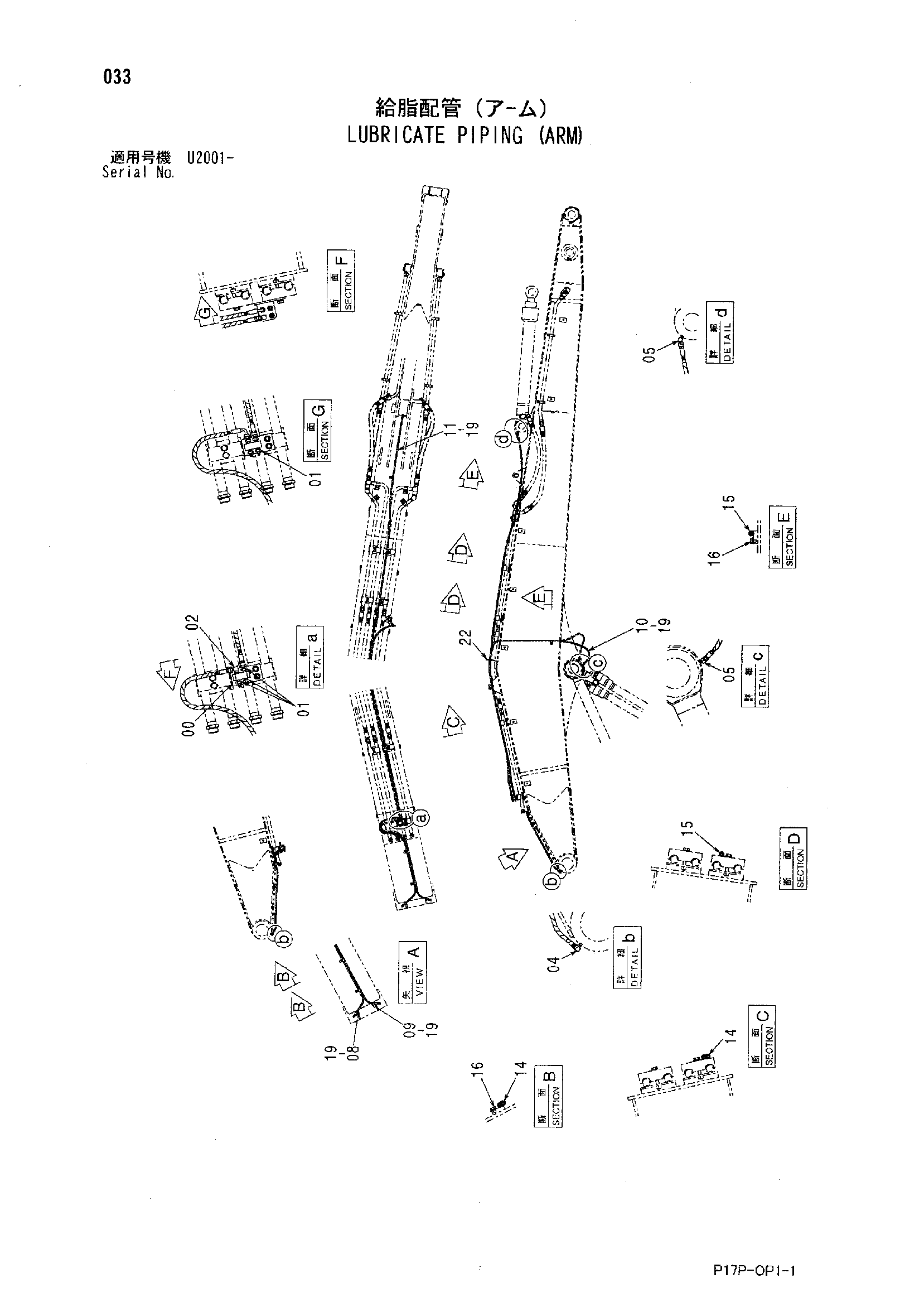

Заводская схема «Трубопроводы системы смазки (рукоять)» для HITACHI ZX600. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9761799 | Блок | 1 |
| 01 | 4154651 | Адаптер | 7 |
| 02 | 4154656 | Угловой штуцер | 1 |
| 04 | 4154656 | Угловой штуцер | 2 |
| 05 | 4298745 | Угловой штуцер | 2 |
| 08 | 4605163 | Шланг | 1 |
| 09 | 4611679 | Шланг | 1 |
| 10 | 4449710 | Шланг | 1 |
| 11 | 4639545 | Шланг | 1 |
| 14 | 4190292 | Зажим | 3 |
| 15 | 4190275 | Зажим | 4 |
| 16 | J271016 | Болт с шайбой | 4 |
| 16A | J901016 | Болт | 1 |
| 16B | J222010 | Шайба | 1 |
| 19 | 4327293 | Защитный кожух | 20 |
| 22 | 4121859 | Ленточный зажим | 10 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX600 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
