Управление педаль (поворот) — HITACHI ZX600

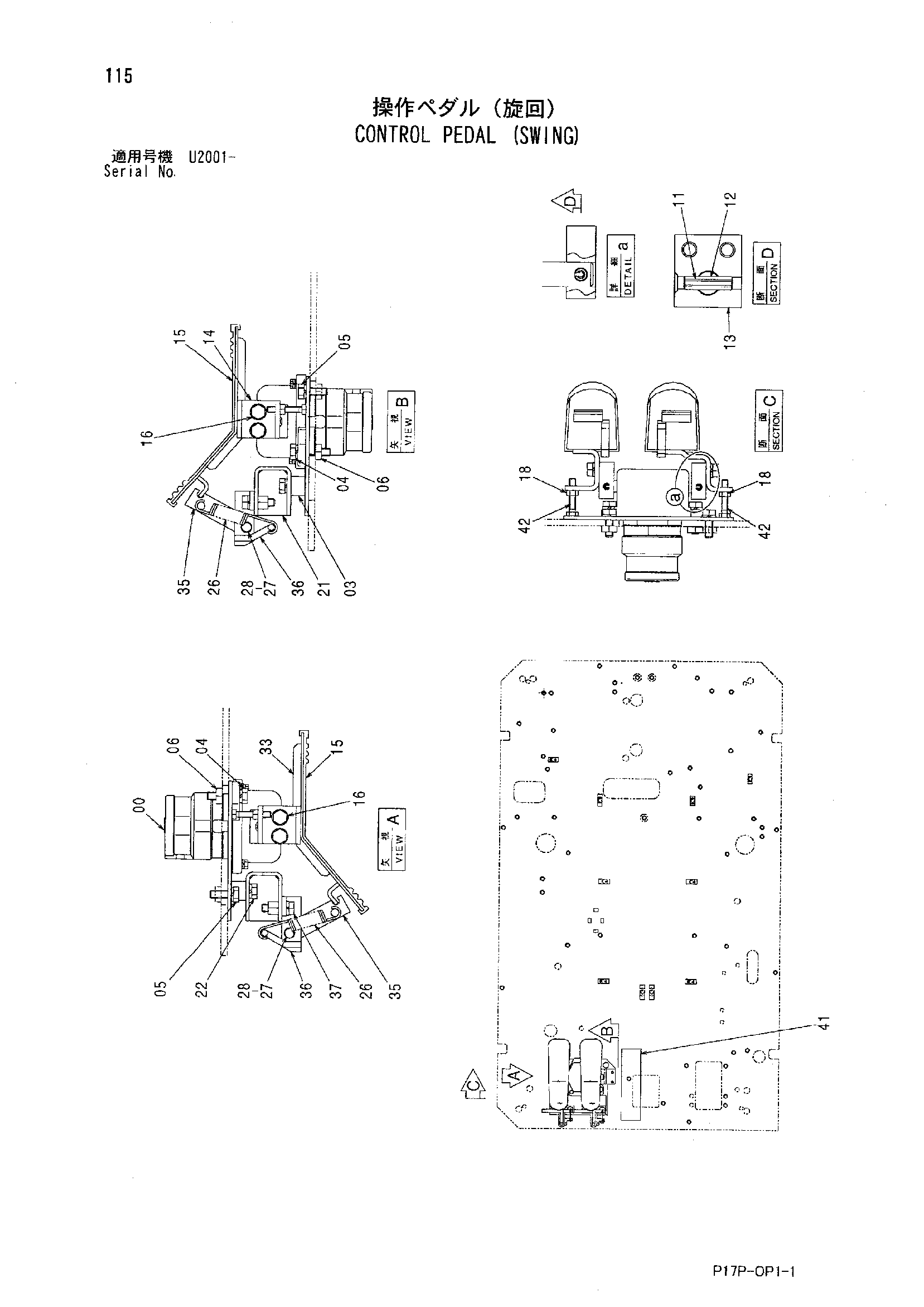

Заводская схема «Управление педаль (поворот)» для HITACHI ZX600. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 9169583 | Пилотный клапан | 1 |
| 03 | 8091425 | Кронштейн | 1 |
| 04 | J271045 | Болт с шайбой | 2 |
| 04A | J901045 | Болт | 1 |
| 04B | J222010 | Шайба | 1 |
| 05 | J271030 | Болт с шайбой | 2 |
| 05A | J901030 | Болт | 1 |
| 05B | J222010 | Шайба | 1 |
| 06 | J950010 | Гайка | 2 |
| 11 | 4205317 | Пружинный штифт | 2 |
| 12 | 4205318 | Пружинный штифт | 2 |
| 13 | 4211166 | Кронштейн | 2 |
| 14 | 8055953 | Педаль | 1 |
| 15 | 4283758 | Крышка | 2 |
| 16 | J271025 | Болт с шайбой | 4 |
| 16A | J901025 | Болт | 1 |
| 16B | J222010 | Шайба | 1 |
| 18 | M500807 | Гайка | 2 |
| 21 | 9760507 | Кронштейн | 1 |
| 22 | J271025 | Болт с шайбой | 2 |
| 22A | J901025 | Болт | 1 |
| 22B | J222010 | Шайба | 1 |
| 26 | 4149125 | Пружина | 2 |
| 27 | A741026 | Палец | 2 |
| 28 | A763016 | Шплинт | 2 |
| 33 | 8091424 | Педаль | 1 |
| 35 | 9756949 | Кронштейн | 2 |
| 36 | 8091423 | Кронштейн | 2 |
| 37 | J271030 | Болт с шайбой | 4 |
| 37A | J901030 | Болт | 1 |
| 37B | J222010 | Шайба | 1 |
| 41 | 3079714 | Педаль | 1 |
| 42 | 4317640 | Болт | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX600 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
