Гидроцилиндр рукояти — HITACHI ZX60-HCMC

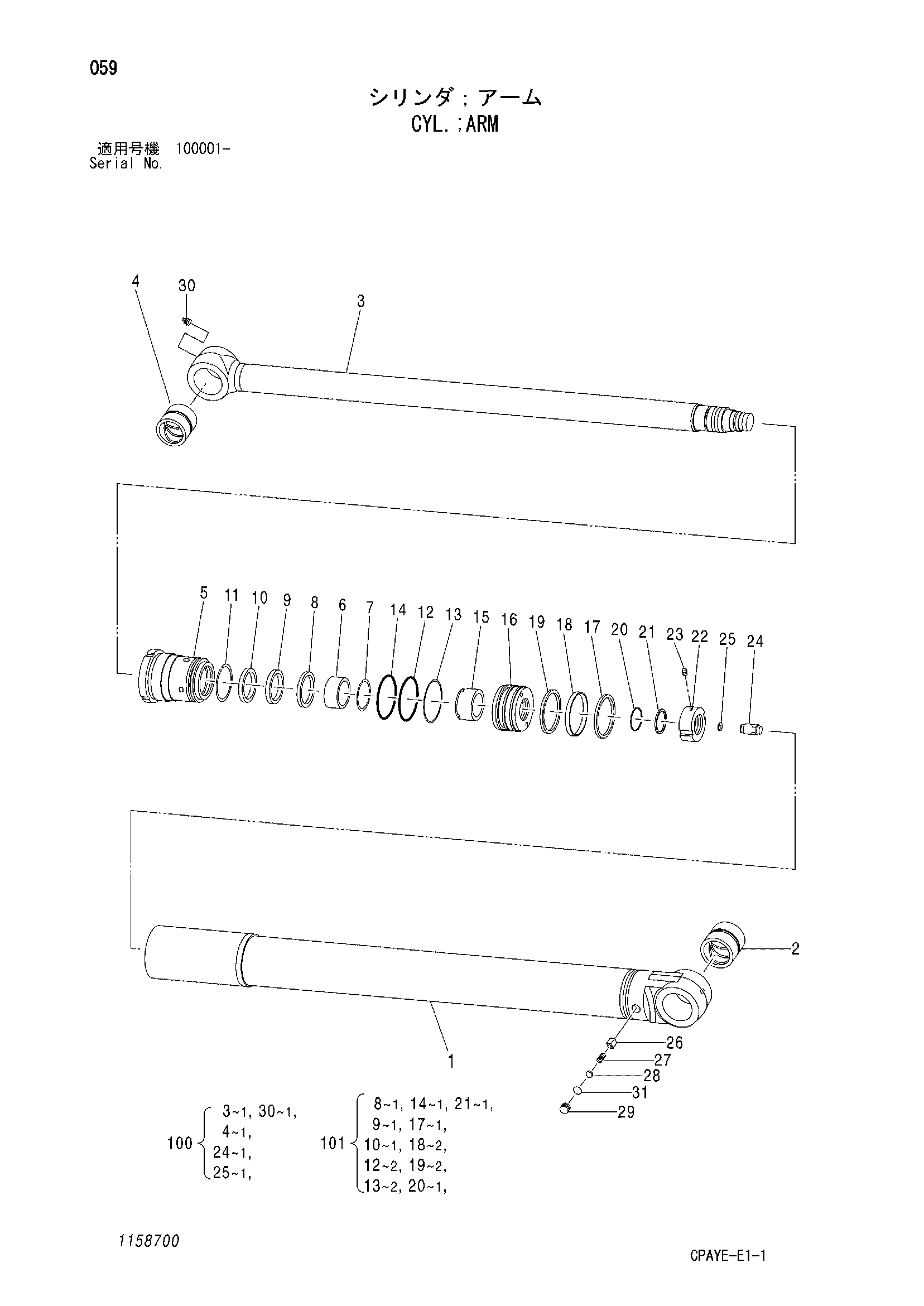

Заводская схема «Гидроцилиндр рукояти» для HITACHI ZX60-HCMC. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4665900 | Гидроцилиндр рукояти | 1 | |
| 1 | 1158701 | Труба гидроцилиндра в сборе | 1 |
| 1A | 1158702 | Труба гидроцилиндра | 1 |
| 1 | 1158727 | Труба гидроцилиндра в сборе | 1 |
| 1A | 1158728 | Труба гидроцилиндра | 1 |
| 1B | 4334427 | Втулка | 1 |
| 3 | 1158703 | Шток поршня | 1 |
| 4 | 4365460 | Втулка | 1 |
| 5-14 | 1158704 | Головка: гидроцилиндр. в сборе | 1 |
| 5 | 1158705 | Головка гидроцилиндра | 1 |
| 6 | 1158706 | Втулка | 1 |
| 7 | 1158707 | Стопорное кольцо | 1 |
| 8 | 1158708 | Уплотнение | 1 |
| 9 | 1158709 | U-образная манжета | 1 |
| 10 | 1158710 | Пылезащитное уплотнение | 1 |
| 11 | 1158711 | Стопорное кольцо | 1 |
| 12 | 1158813 | Уплотнительное кольцо | 2 |
| 13 | 1158712 | Опорное кольцо | 2 |
| 14 | A811085 | Уплотнительное кольцо | 1 |
| 15 | 1158713 | Кольцо амортизатор | 1 |
| 16-21 | 1158714 | Поршень в сборе | 1 |
| 16 | 1158715 | Поршень | 1 |
| 17 | 1158716 | Кольцо | 1 |
| 18 | 1158717 | Износостойкое кольцо | 2 |
| 19 | 1158718 | Кольцо | 2 |
| 20 | 1158719 | Уплотнительное кольцо | 1 |
| 21 | 1158720 | Опорное кольцо | 1 |
| 22 | 1158721 | Гайка | 1 |
| 23 | 0971323 | Установочный винт | 1 |
| 24 | 1158722 | Плунжер | 1 |
| 25 | 1158723 | Кольцо ограничитель | 1 |
| 26 | 1158724 | Обратный клапан | 1 |
| 27 | 1158725 | Пружина | 1 |
| 28 | 0971329 | Опора пружина | 1 |
| 29 | 1115616 | Пробка | 1 |
| 29 | 0971331 | Пробка | 1 |
| 30 | 0971417 | Ниппель смазка | 1 |
| 31 | 4509180 | Уплотнительное кольцо | 1 |
| 100 | 1158726 | Шток пиатон в сборе | 1 |
| 101 | 4681368 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX60-HCMC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
